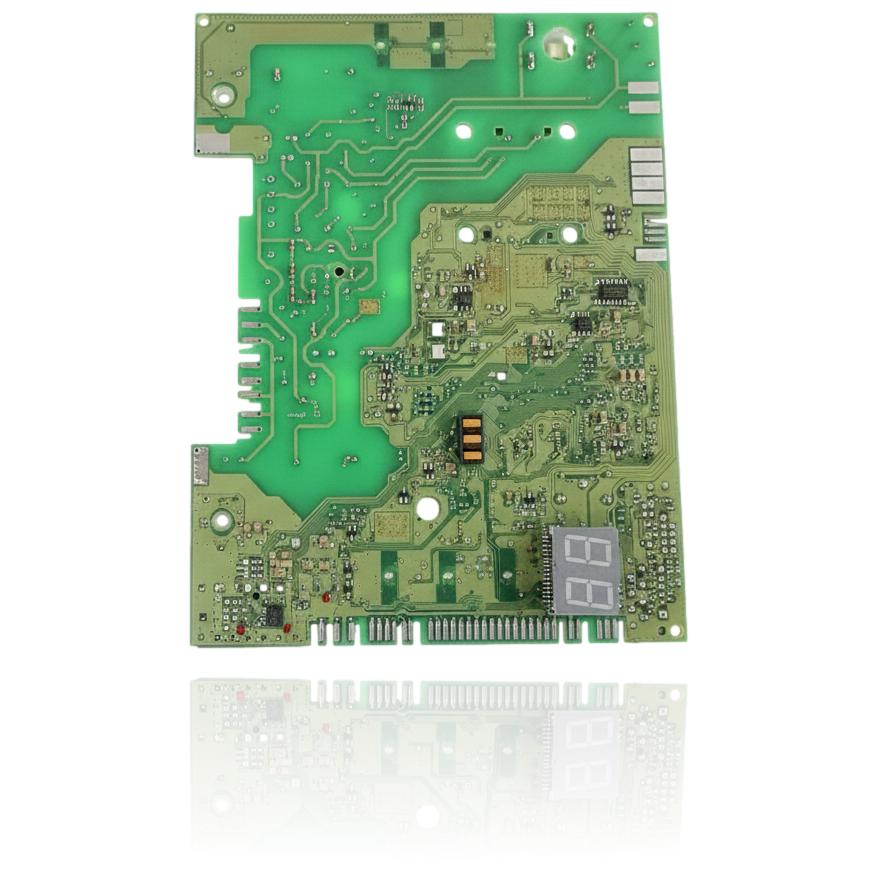

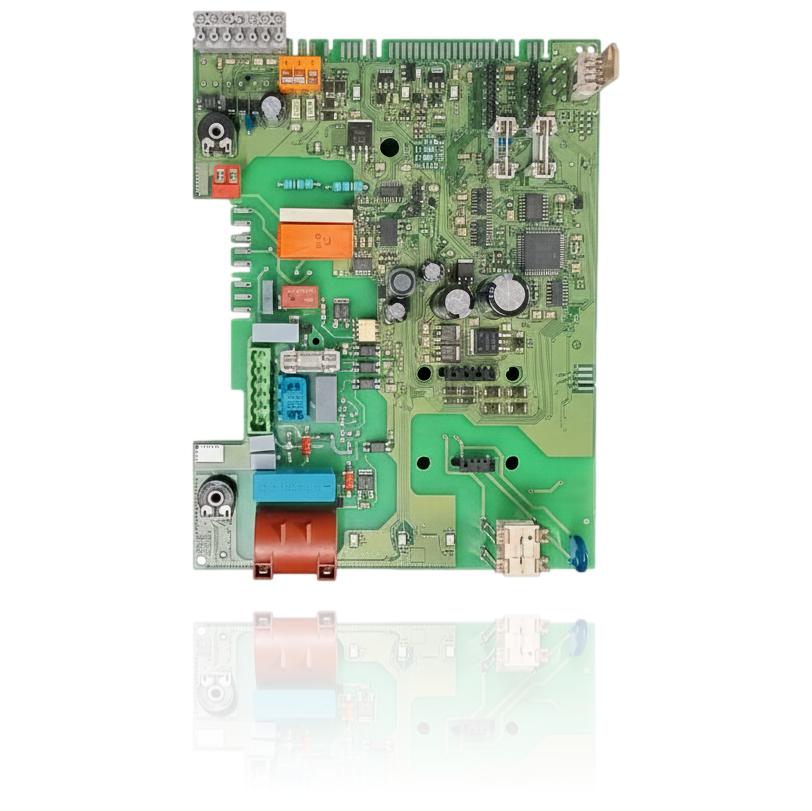

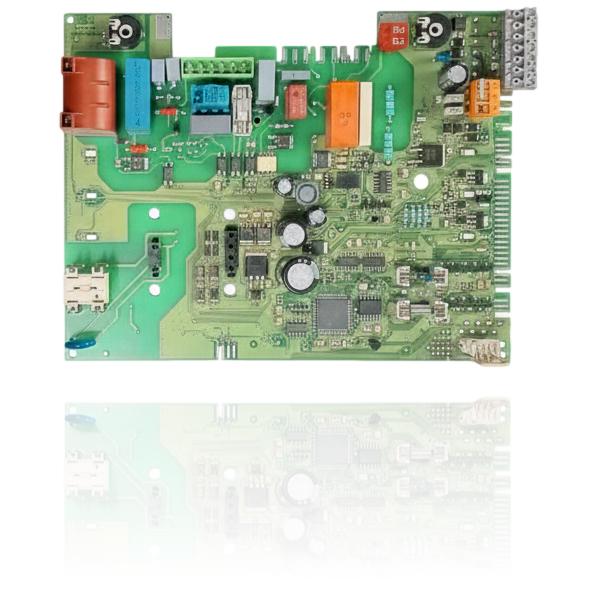

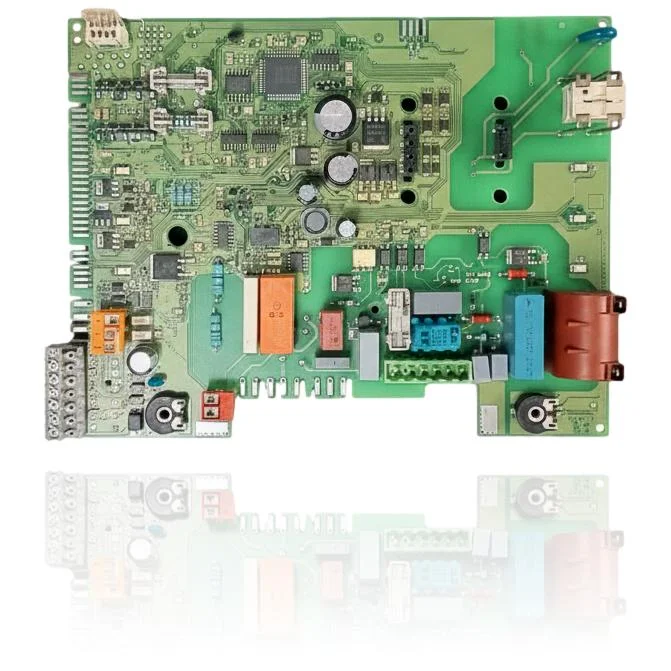

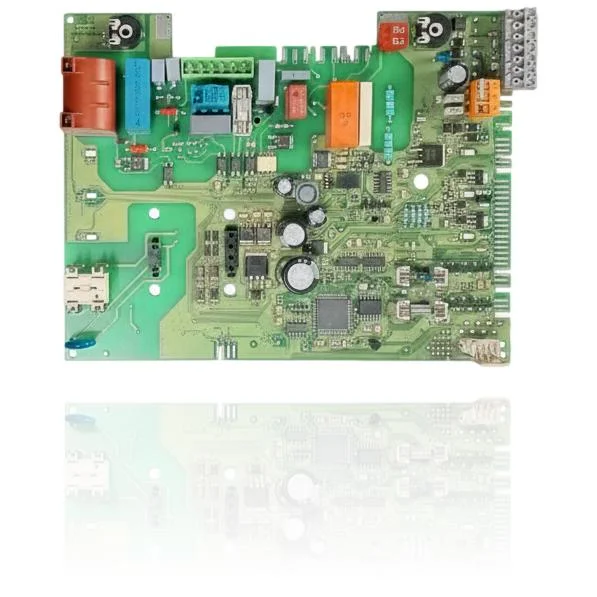

Placa Electrónica Junkers ZSC 35 3 MFA
Si tu caldera no arranca, se bloquea o presenta un comportamiento errático, un diagnóstico técnico debe confirmar si necesitas la Placa Electrónica Junkers ZSC 35 3 MFA, referencia S1047000. Esta placa electrónica de control gestiona funciones como el encendido, la modulación del quemador y las seguridades de la caldera. Se monta en varios modelos de las gamas ZSC, ZWC y ZWE, como el 24-3 MFA y el 35-3 MFA, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituirla cuando observes estos síntomas, ya que su mal funcionamiento puede afectar el rendimiento de tu caldera.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- SKU interno
- PLBO174
- Garantía
- 1 año
Calderas Bosch Junkers compatibles
Placa electrónica. Diez compatibilidades contrastadas: 24-3 MFA y 24-3 MFK.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Bosch Junkers 24-3 MFA | ZSC | Contrastada |
| Bosch Junkers 24-3 MFK | ZSC | Contrastada |
| Bosch Junkers 28-3 MFA | ZSC | Contrastada |
| Bosch Junkers 28-3 MFK | ZSC | Contrastada |
| Bosch Junkers 35-3 MFA | ZSC | Contrastada |
| Bosch Junkers 24-3 MFA | ZWC | Contrastada |
| Bosch Junkers 28-3 MFA | ZWC | Contrastada |
| Bosch Junkers 35-3 MFA | ZWC | Contrastada |
| Bosch Junkers 24-5 MFA | ZWE | Contrastada |
| Bosch Junkers 28-5 MFA | ZWE | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La pantalla de dos dígitos está en blanco, ni siquiera muestra un guión.
Causa: La placa no recibe corriente o no procesa la alimentación, por lo que el display no muestra señal.
Mira el fusible y la tensión en el conector de peine antes de cambiarla.
- 02
La pantalla muestra un código fijo y la caldera no responde a nada.
Causa: El microprocesador está bloqueado y no puede ejecutar instrucciones.
Corta la corriente durante un minuto para forzar un reinicio antes de cambiar la placa.
- 03
La caldera enciende la llama pero se apaga a los pocos segundos.
Causa: La placa no mantiene la señal de control sobre la válvula de gas o el ventilador.
Comprueba que el problema no proviene del presostato o de la sonda de ionización antes de cambiar la placa.
- 04
Los mandos de temperatura no responden al girarlos.
Causa: El conector de peine largo ha perdido contacto con los potenciómetros o pulsadores del panel.
Revisa que el conector de peine esté bien insertado y sin pines doblados antes de cambiar la placa completa.
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Bosch Junkers
- SKU interno Uniclima
- PLBO174
- Marca
- Bosch Junkers
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 2 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- tensión
- 12V
Dudas frecuentes sobre la placa electrónica
¿Esta placa electrónica Junkers ZSC 35 3 MFA (referencia PLBO174) es compatible con mi Junkers ZSC 24-3 MFA?
¿Puedo usar esta placa para una Junkers ZWC 28-3 MFA?
¿Qué tipo de conector tiene la placa electrónica Junkers ZSC 35 3 MFA?
¿Cuántos modelos de calderas son compatibles con esta placa?
¿Existen códigos de error documentados para esta placa?
