Placa Electrónica Principal Saunier Duval Thema F 23 E Ref. 05741000

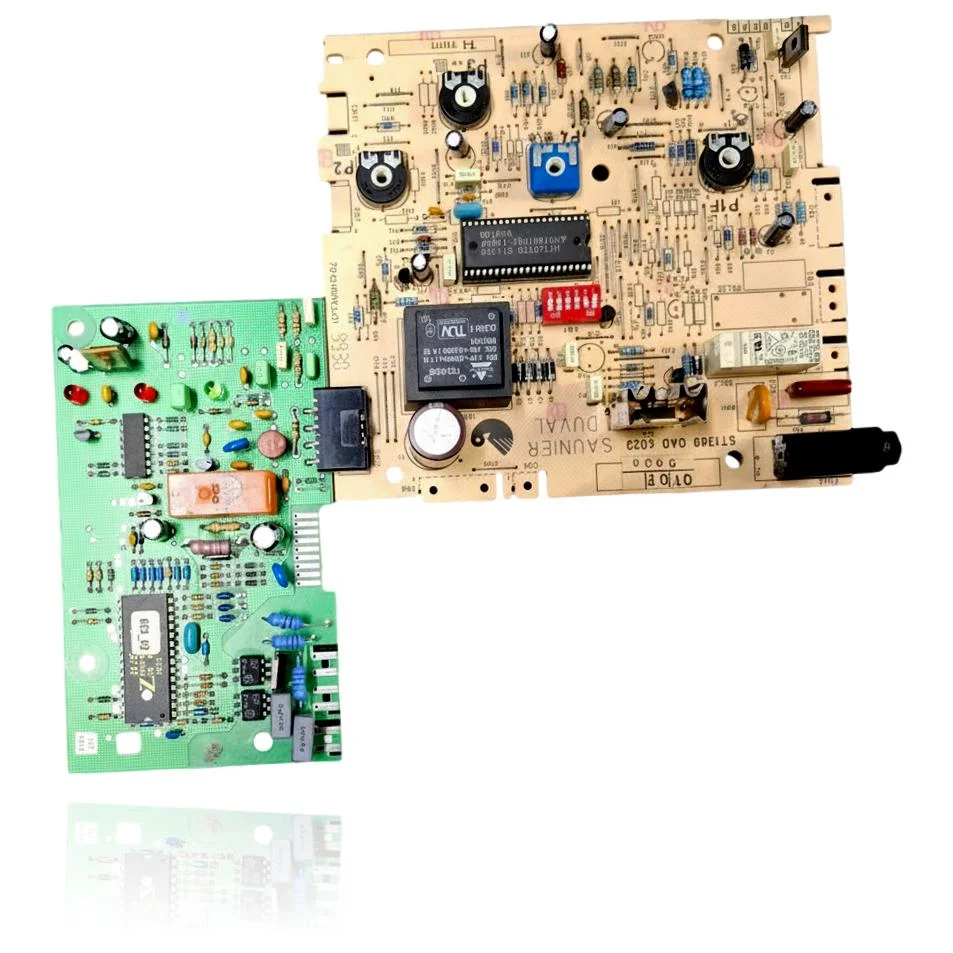

Placa electrónica principal de la caldera; lleva el logo 'Saunier Duval' serigrafiado directamente sobre el circuito. Integra microcontrolador M37481M8T-154SP, relé Zettler AZ698-1A2 y transformador Mercury T28-0438: es el control central que gestiona el encendido y el funcionamiento general del equipo. La sustitución requiere confirmar primero el fallo de la pieza mediante diagnóstico técnico, incluso cuando aparecen fallos de encendido, errores electrónicos intermitentes o el display deja de responder sin causa mecánica aparente.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 05741000
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia 05741000
Placa electrónica con referencia 05741000. Ocho compatibilidades contrastadas: C 23 E y F 23 E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval C 23 E | Thema | Contrastada |
| Saunier Duval F 23 E | Thema | Contrastada |
| Saunier Duval C AS 23 E | Thema | Contrastada |
| Saunier Duval F AS 23 E | Thema | Contrastada |
| Saunier Duval C 23 E | Themaplus | Contrastada |
| Saunier Duval F 23 E | Themaplus | Contrastada |
| Saunier Duval C 23 E | Combitek | Contrastada |
| Saunier Duval F 23 E | Combitek | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 05741000 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 05741000; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 05741000
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende y el display se queda apagado o congelado.
Causa: El transformador de la placa alimenta la parte de control; si falla, el display y la lógica de encendido no responden.
Mide la tensión de salida en el transformador antes de dar la placa por muerta.
- 02
La avería es intermitente: un día enciende bien y otro se bloquea sin motivo aparente.
Causa: Fallos internos del microcontrolador o de sus conexiones provocan comportamientos variables.
Anota fecha y hora de cada fallo para identificar patrones antes de cambiar la placa.
- 03
La bomba, la válvula o el quemador no arrancan aunque la caldera 'hace como que enciende'.
Causa: El relé de salida de la placa proporciona tensión a estos elementos; si no conmutan, se quedan sin corriente.
Mide con un polímetro si el elemento afectado recibe tensión cuando debería activarse, antes de cambiar la placa.
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval 05741000
- Referencia de catálogo
- 05741000
- SKU interno Uniclima
- PLCTF23E
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 5 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Código de placa (PCB)
- ST1349 CAO 6023
- Relé
- ZETTLER AZ698-1A2, AC 250V 8A
- Transformador
- MERCURY T28-0438, primario 24V~50/60Hz (1-5), secundario 48V~0.05VA (8-10), EN61558 CLASS E TUV
- Microcontrolador
- M37481M8T-154SP
- Código impreso en el dorso de la placa
- 109042/B
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval F 23 E (PDF) Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 05741000
¿La placa Ref. 05741000 para la Saunier Duval Thema F 23 E es original de fábrica?
¿Qué calderas admite esta placa además de la Thema F 23 E?
¿Cómo compruebo que esta placa Ref. 05741000 es la que lleva mi caldera?
¿Qué avería obliga a cambiar esta placa en una Combitek o Thema 23 E?
¿Esta placa Ref. 05741000 lleva relé y transformador propios?
Recambios relacionados con Saunier Duval Thema
