Placa Electrónica Saunier Duval SYMSI 7.0 · 0310144400P16 Para Themafast F25 E H-MOD
Por confirmar: Es la placa de control de la caldera: le atribuye el encendido, la modulación, la seguridad y la gestión de temperatura. Se sospecha de ella si la caldera no enciende ni responde, se reinicia o da errores sin causa física.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- SKU interno
- PLC052
- Garantía
- 1 año
Calderas SUNG WEI compatibles
Placa electrónica. Cuatro compatibilidades contrastadas: Saunier Duval Themafast F25 E H-MOD y Saunier Duval Themaclassic F25E. Hay otros 4 modelos que todavía estamos comprobando.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| SUNG WEI Saunier Duval Themafast F25 E H-MOD | SUNG WEI | Contrastada |
| SUNG WEI Saunier Duval Themaclassic F25E | SUNG WEI | Contrastada |
| SUNG WEI Saunier Duval Themafast C 25 E | SUNG WEI | Contrastada |
| SUNG WEI F1LA | SUNG WEI | Contrastada |
Modelos pendientes de comprobar
Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.
| SUNG WEI Saunier Duval Themafast F 30 E H-MOD | SUNG WEI | Sin confirmar |
|---|---|---|
| SUNG WEI Saunier Duval Themafast F 24 E | SUNG WEI | Sin confirmar |
| SUNG WEI Saunier Duval Themaclassic C 24 E, C 25 E, F 24 E y AS 24/25/30 E | SUNG WEI | Sin confirmar |
| SUNG WEI Saunier Duval Themafast F25E y F30E | SUNG WEI | Sin confirmar |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.

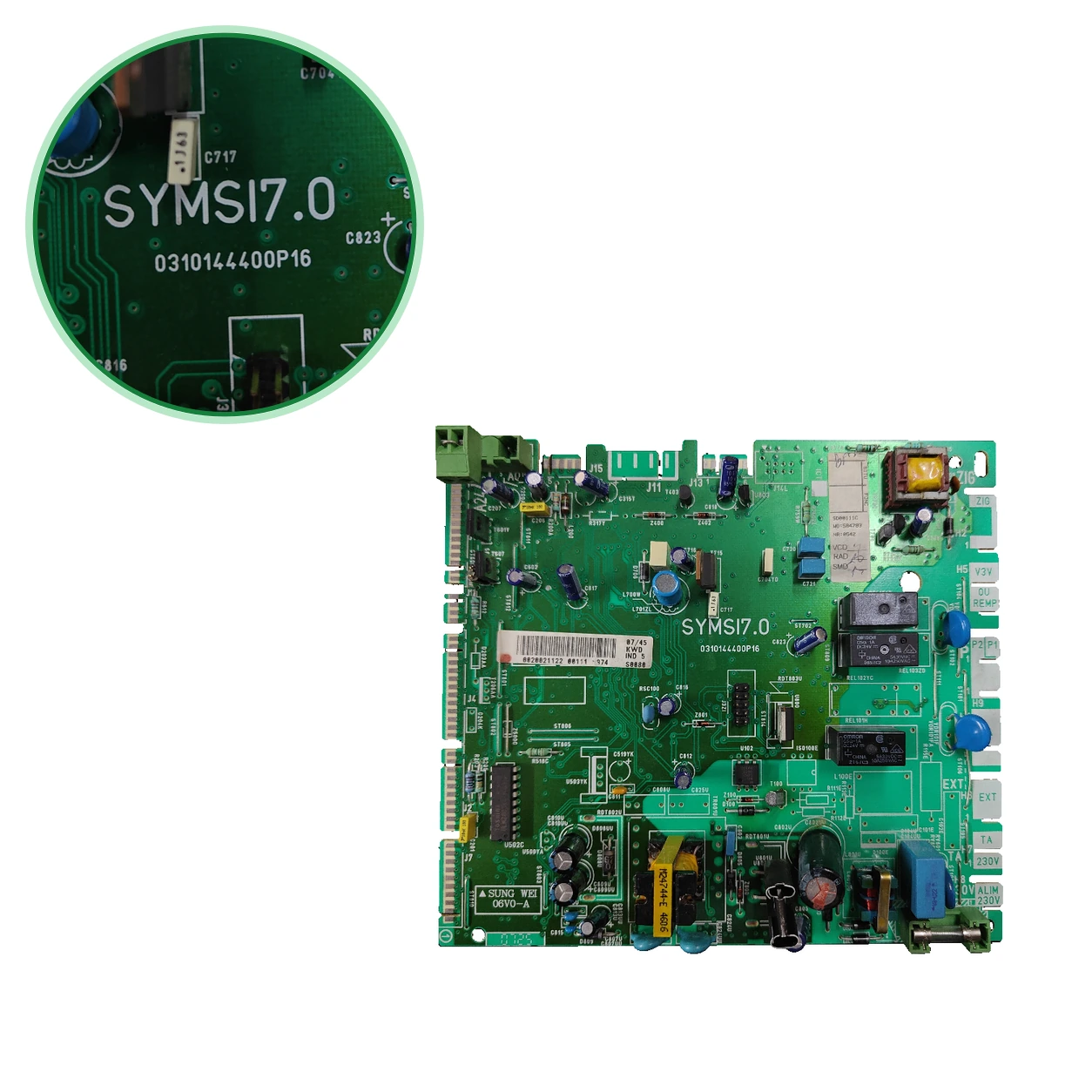

- Busca en el circuito la serigrafía 0310144400P16 y la denominación SYMSI7.0 (o SYMSI 7.0).
- Por confirmar: 0310144400N14 y 0310144400015 son otras versiones, no esta. 0310144400T01 aparece junto a S10470 en y no se une a la P16.
- Cuenta los relés y fíjate en su posición y en la de los conectores: bajo un mismo código hay versiones distintas.
- Mira el modelo en la placa de tu caldera. Confirmadas: Themafast F25 E H-MOD, C 25 E, Themaclassic F25E y F1LA. Sin confirmar: Themafast F 24 E y F 30 E H-MOD.
- Si coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.
Síntomas que requieren diagnóstico en la placa electrónica
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende o no responde a ninguna orden.
Causa: lo asocia a la placa SYMSI 7.0 de la Themafast.
- 02
Errores en pantalla sin causa física o reinicios a mitad de un ciclo de calefacción.
Causa: Según esa, pueden venir de la placa.
- 03
Relés pegados, pistas quemadas u oxidación en el circuito.
Causa: Se aprecian al mirar el circuito impreso.
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica SUNG WEI
- SKU interno Uniclima
- PLC052
- Marca
- SUNG WEI
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 4 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Marcado junto a alimentación
- 230V
- Inventario — Placa/control PCB
- SYMSI7.0; ref. serigrafiada 0310144400P16
- Inventario — Relé subcomponente OMRON G5Q-1A
- bobina 24 V DC
- Inventario — Relé subcomponente OMRON G2RL-1A-E
- bobina 24 V DC
- Inventario — Condensador C818 subcomponente
- 100 μF; 85 °C
- Inventario — Aplicación indicada en inventario
- SAUNIER DUVAL THEMACLASSIC F25E F1LA
- Datos adicionales — Alimentación
- 230 V · 50 Hz · Calefacción y Climatización · P16 V1
- Datos adicionales — Relés
- 4 (versión P16 V1) · Calefacción y Climatización
- Identificación — Designación marcada
- SYMSI7.0
- Identificación — Código marcado
- 0310144400P16
- Identificación — Código marcado
- 06V0-A
- Ficha técnica — Marcado junto a alimentación
- 230V
- Datos del inventario — Placa/control PCB
- SYMSI7.0; ref. serigrafiada 0310144400P16
- Datos del inventario — Relé subcomponente OMRON G5Q-1A
- bobina 24 V DC
- Datos del inventario — Relé subcomponente OMRON G2RL-1A-E
- bobina 24 V DC
- Datos del inventario — Condensador C818 subcomponente
- 100 μF; 85 °C
- Datos del inventario — Aplicación indicada en inventario
- SAUNIER DUVAL THEMACLASSIC F25E
- Datos del inventario — Aplicación indicada en inventario
- F1LA
- Por confirmar: Saunier Duval Themafast F 30 E H-MOD —, con la P16 ( la lista igual para la 015)., con S10470 o N14.
- Por confirmar: Saunier Duval Themafast F 24 E — la da con la P16 (y repite la lista para la 015). Calefacción y Climatización también nombra «F 24 E» con la P16, pero en una lista general sin familia: no cuenta. (S10470) y (N14), con otros códigos.
- Por confirmar: Saunier Duval Themaclassic C 24 E, C 25 E, F 24 E y AS 24/25/30 E — con SYMSI 7.0:; da S10470
- Por confirmar: Saunier Duval Themafast F25E y F30E — con SYMSI 7.0: (P16) y (N14)
- No confundir: 0310144400N14 — Otra versión SYMSI 7.0, que da para Themafast F24 E, F25 E H-MOD y F30 E H-MOD — Terminación distinta: compara relés y conectores
- No confundir: 0310144400015 — Versión V4 de 3 relés (2+1), según Calefacción y Climatización — No es la P16: la P16 V1 tiene 4 relés
- 0020021125 y SD00081C vienen de la etiqueta de una unidad; no los citan.
- y unen la P16 con la SYMSI 7.0 de Saunier Duval. Sin despiece oficial y con otras versiones (N14, 015): compara el código en las calderas no confirmadas.
