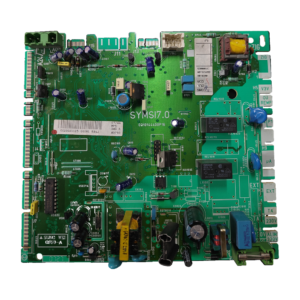

Placa Electrónica Saunier Duval SYMSI7.0 · PCB 0310144400N14 · Themaclassic F25 E
Es la placa electrónica de control de la caldera, detrás del frontal, en la caja de control. Se sospecha de ella si la caldera no enciende, se reinicia a mitad de ciclo o da errores erráticos.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- SKU interno
- PLC093
- Garantía
- 1 año
Calderas SUNG WEI compatibles
Placa electrónica. Tres compatibilidades contrastadas: Saunier Duval Themaclassic F25 E y Saunier Duval Themafast C 25 E. Hay otros 5 modelos que todavía estamos comprobando.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| SUNG WEI Saunier Duval Themaclassic F25 E | SUNG WEI | Contrastada |
| SUNG WEI Saunier Duval Themafast C 25 E | SUNG WEI | Contrastada |
| SUNG WEI Saunier Duval Themaclassic C25 E | SUNG WEI | Contrastada |
Modelos pendientes de comprobar
Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.
| SUNG WEI Saunier Duval Themaclassic F 24 E, Themaclassic F AS 30 E, Themafast C 24 E, Themafast C 30 E y Thematek S F 24 E | SUNG WEI | Sin confirmar |
|---|---|---|
| SUNG WEI Saunier Duval Themafast F24 E, F25 E, F30 E, F30 E-A y F30 E H-MOD | SUNG WEI | Sin confirmar |
| SUNG WEI Saunier Duval Thema C24 E V | SUNG WEI | Sin confirmar |
| SUNG WEI Saunier Duval SF24E | SUNG WEI | Sin confirmar |
| SUNG WEI Saunier Duval Themafast F25 E H-MOD | SUNG WEI | Sin confirmar |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.

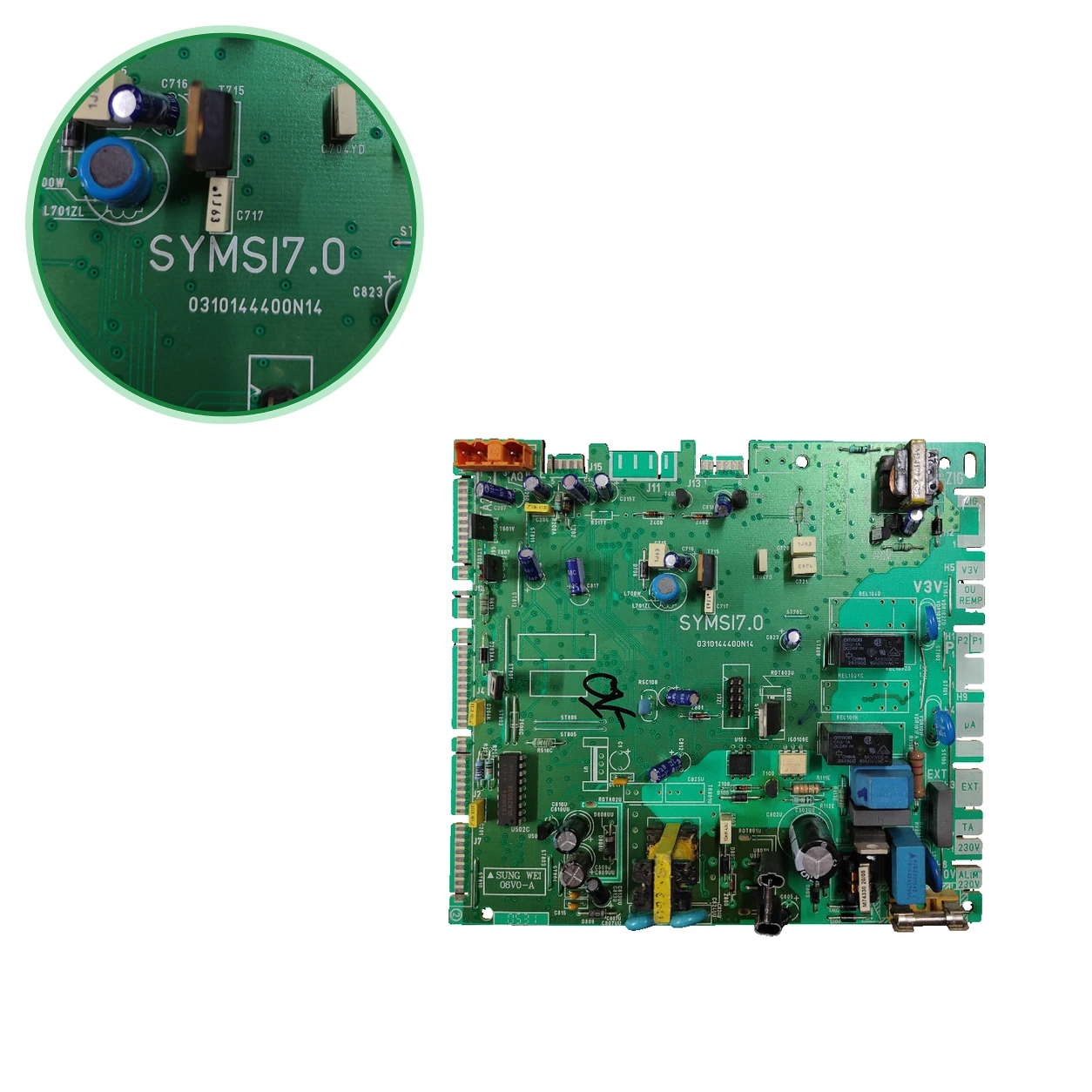

- Busca 0310144400N14 serigrafiado en el circuito impreso (a veces en una pegatina lateral) y la designación SYMSI7.0.
- Compara el número y la posición de relés y conectores: bajo un mismo código hay versiones distintas.
- No la confundas con 0310144400R18, S19, L12 o 0310144400015: son otros códigos. vende la 015 para la ThemaClassic F 25 E con tres relés en 2 + 1; Sin confirmar: si es el mismo circuito.
- Compara el código serigrafiado: 06V0-A también aparece en la R18, y de S19, L12 y 0310144400015 no tenemos dato de marcaje.
- Mira el modelo en la placa de características: Themaclassic F25 E, Themaclassic C25 E, Themafast F25 E H-MOD y Themafast C 25 E están confirmadas.
- Si coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te la reservamos.
Reparación de placas electrónicas · Reparación de calderas Saunier Duval
Síntomas que requieren diagnóstico en la placa electrónica
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende o no responde a ninguna orden.
Causa: Una ficha de lo asocia a esta placa. Antes, comprueba los 230 V.
- 02
Errores erráticos en pantalla, reinicios a mitad de un ciclo, relés pegados o pistas quemadas.
Causa: Según pueden aparecer errores erráticos sin causa física real; relés pegados y pistas quemadas, «en ocasiones».
- 03
La caldera no enciende o se apaga en marcha y no vuelve a encender (códigos F28 o F29).
Causa: Fallo de encendido: puede ser falta de gas, contador de gas, encendido o placa.
Pon la caldera fuera de servicio, espera 5 segundos y vuelve a ponerla en marcha. Si persiste, que lo revise el SAT oficial.
- 04
El piloto rojo parpadea y en pantalla aparece un código F con un número: la caldera se para por una anomalía.
Causa: La placa ha detectado una anomalía. El número indica cuál: encendido, tiro, sondas o circulación.
Haz un reset: apaga la caldera, espera 5 segundos y vuelve a encenderla. Si el fallo persiste, que lo revise el servicio técnico oficial.
- 05
La caldera no enciende el quemador, con el aviso F.28.
Causa: Gas, electrodos, presión de gas o polaridad.
Que lo revise un técnico. No intentes tocar la válvula de gas.
- 06
La caldera detecta llama con el quemador apagado: aviso F.27.
Causa: Humedad en el electrodo, o válvula de gas que no cierra.
Es un fallo de seguridad. Que lo revise un técnico de inmediato.
- 07
La caldera se bloquea con el aviso F.61, relacionado con la válvula de gas.
Causa: Fallo en el control de la válvula de gas.
Que lo revise un técnico: puede hacer falta cambiar la placa.
Códigos de error SUNG WEI que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F28 | Fallo de encendido: el quemador no enciende. | Pon la caldera fuera de servicio, espera 5 segundos y vuelve a ponerla en marcha. Si persiste, que lo revise el SAT oficial: puede ser el gas o el encendido. |
| F29 | Fallo de encendido tras perder la llama durante el funcionamiento. | Igual que el F28: pon la caldera fuera de servicio, espera 5 segundos y vuelve a ponerla en marcha. Si persiste, que lo revise el SAT oficial. |
| F15 | Fallo en la detección de llama: hay llama con el quemador parado. | Si sale al apagar o al encender, que lo revise un técnico: apunta a la placa o al control de llama. |
| F5 | Fallo de la sonda de ida de calefacción (NTC2). | Mira si el conector de la sonda está suelto. Si sigue, que lo revise un técnico: apunta a la sonda, al cable o a la placa. |
| F1 | Fallo de encendido, posible falta de gas (en los Themafast C; en los NOx sale como F28 o F29). | Pon la caldera fuera de servicio, espera 5 segundos y vuelve a ponerla en marcha. Si persiste, que lo revise un técnico. |
| F.10 | Cortocircuito en la sonda de temperatura de ida. | Que lo revise un técnico. Apunta a la sonda de ida o a su cableado, que lee la placa. |
| F.11 | Cortocircuito en la sonda de temperatura de retorno. | Que lo revise un técnico. Apunta a la sonda de retorno o a su cableado, que lee la placa. |
| F.20 | Desconexión de seguridad por sobretemperatura. | No la rearmes una y otra vez. Que lo revise un técnico. Si el aviso vuelve, puede deberse a falta de circulación de agua, no a la placa. |
| F.27 | Llama detectada con el quemador apagado. | Es un fallo de seguridad. Que lo revise un técnico de inmediato. Apunta al electrodo de ionización y a la placa. |
| F.49 | Fallo en la comunicación eBUS: falta de tensión o cortocircuito en la línea. | Revisa el cableado del termostato o del bus. Si el aviso vuelve, que lo revise un técnico. Apunta a la placa de comunicación. |
| F.61 | Fallo en el control de la válvula de gas. | Que lo revise un técnico: puede revisar las conexiones y, si hace falta, la placa electrónica. |
| F.63 | Fallo de memoria (EEPROM) de la electrónica. | Que lo revise un técnico. Puede hacer falta cambiar la placa electrónica. |
| F.62 | Retardo al cerrar la válvula de gas: la llama tarda en apagarse. | Que lo revise un técnico. Apunta a la válvula de gas o a la electrónica. |
| F.65 | Temperatura de la electrónica demasiado alta. | Que lo revise un técnico. Revisa la ubicación y la ventilación de la caldera. Apunta a la placa. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica SUNG WEI
- SKU interno Uniclima
- PLC093
- Marca
- SUNG WEI
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 4 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Bornes de alimentacion, literal
- 230V ALIM; 230V
- Bornes, literal no esquema funcional
- V3V; OU REMP; P2/P1; microA; EXT; TA
- Marcado junto al fusible
- 1 A
- Inventario — Subcomponente relé
- OMRON G5Q-1A, bobina DC24V OMRON G5Q-1A4, bobina DC12V
- Inventario — Bornes/conectores serigrafiados
- V3V, OU REMP, P2/P1, μA, EXT, TA, 230V
- Inventario — Aplicación indicada en inventario
- THEMAFAST F25 E H-MOD
- Datos adicionales — Relés
- Tres en disposición 2 + 1, con electrónica adicional
- Datos adicionales — Circuito integrado
- Toshiba ULN2803A visible en la placa ·
- Identificación — Designación marcada
- SYMSI7.0
- Identificación — Código marcado
- 0310144400N14
- Identificación — Código marcado
- 06V0-A
- Ficha técnica — Bornes de alimentacion, literal
- 230V ALIM; 230V
- Ficha técnica — Bornes, literal no esquema funcional
- V3V; OU REMP; P2/P1; microA; EXT; TA
- Ficha técnica — Marcado junto al fusible
- 1 A
- Datos del inventario — Subcomponente relé
- OMRON G5Q-1A, bobina DC24V
- Datos del inventario — Subcomponente relé
- OMRON G5Q-1A4, bobina DC12V
- Datos del inventario — Bornes/conectores serigrafiados
- V3V, OU REMP, P2/P1, μA, EXT, TA, 230V
- Datos del inventario — Aplicación indicada en inventario
- THEMAFAST F25 E H-MOD
- Marcados adicionales
- Relés OMRON G5Q-1A: bobina DC24V; OMRON G5Q-1A4: bobina DC12V. Marcado 1 A, tipo/ubicación sin detalle. Bornes y leyendas: V3V, OU REMP, P2/P1, μA, EXT, TA, 230V, 230V ALIM. Código marcado 06V0-A.
- Aplicaciones pendientes de comprobar
- Saunier Duval Themafast F25 E H-MOD — compatibilidad citada; pendiente de contraste. Declaraciones de (documentación 23/10/2026; revisión 24/10/2026), pendientes de confirmación por fabricante. Comprobar referencia, revisión y número de serie antes de usar: Themafast F24 E · Themafast F30 E · Themafast F30 E H-MOD · Themafast F30 E-A
- Por confirmar: Saunier Duval Themaclassic F 24 E, Themaclassic F AS 30 E, Themafast C 24 E, Themafast C 30 E y Thematek S F 24 E
- Por confirmar: Saunier Duval Themafast F24 E, F25 E, F30 E, F30 E-A y F30 E H-MOD
- Por confirmar: Saunier Duval Thema C24 E V — Según, la placa de esta caldera es la R18; Sin confirmar: si la N14 encaja.
- Por confirmar: Saunier Duval SF24E, la placa de esta caldera es la R18; Sin confirmar: si la N14 encaja.
- No confundir: 0310144400R18 — Placa SYMSI7.0 de la Thema C24 E V y placa SYMS17.0 de una SF24E — Otro código de circuito. Ambas llevan el marcaje 06V0-A, que no distingue la N14.
- No confundir: 0310144400S19 — Otra versión de la placa — Otro código. la da con cuatro relés (la N14, con tres) y también para la Themaclassic F 25 E y la Themafast F 25 E H-MOD, que Confirmación registrada: con la N14.
- No confundir: 0310144400L12 — Otro código de placa SYMSI7.0 — lo lista con la S19 para varias Themafast (F25E, F24E, F30E y H-Mod), sin N14.
- No confundir: 0310144400015 — Referencia OEM de otra ficha de la ThemaClassic F 25 E, en otra ficha, la da para la ThemaClassic F 25 E, que Confirmación registrada: con la N14. No cita N14 ni SYMSI7.0 y describe tres relés en 2 + 1, como la N14: el número de relés no la distingue.
- Por confirmar: unen la N14 a una placa: (N14 y SYMSI 7.0) y (N14). de (N14, grafía SYMS17.0) no identifica vendedor. dan S1047000 como placa principal de la Themaclassic F 25 E; ninguna la une a N14.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Saunier Duval Themafast F25 E H-MOD.
