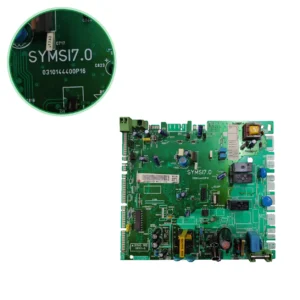

Placa Electrónica Saunier Duval SYMSI 7.0 · 0310144400P16 Para Themafast F25 E H-MOD
Por confirmar: Es la placa de control de la caldera: le atribuye el encendido, la modulación, la seguridad y la gestión de temperatura. Se sospecha de ella si la caldera no enciende ni responde, se reinicia o da errores sin causa física.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- SKU interno
- PLC106
- Garantía
- 1 año
Calderas SUNG WEI compatibles
Placa electrónica. Tres compatibilidades contrastadas: Saunier Duval Themafast F25 E H-MOD y Saunier Duval Themaclassic F25E. Hay otros 5 modelos que todavía estamos comprobando.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| SUNG WEI Saunier Duval Themafast F25 E H-MOD | SUNG WEI | Contrastada |
| SUNG WEI Saunier Duval Themaclassic F25E | SUNG WEI | Contrastada |
| SUNG WEI F1LA | SUNG WEI | Contrastada |
Modelos pendientes de comprobar
Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.
| SUNG WEI Saunier Duval Themafast F 30 E H-MOD | SUNG WEI | Sin confirmar |
|---|---|---|
| SUNG WEI Saunier Duval Themafast F 24 E | SUNG WEI | Sin confirmar |
| SUNG WEI Saunier Duval Themaclassic C 24 E, C 25 E, F 24 E y AS 24/25/30 E | SUNG WEI | Sin confirmar |
| SUNG WEI Saunier Duval Themafast F25E y F30E | SUNG WEI | Sin confirmar |
| SUNG WEI Saunier Duval Themafast C 25 E | SUNG WEI | Sin confirmar |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.

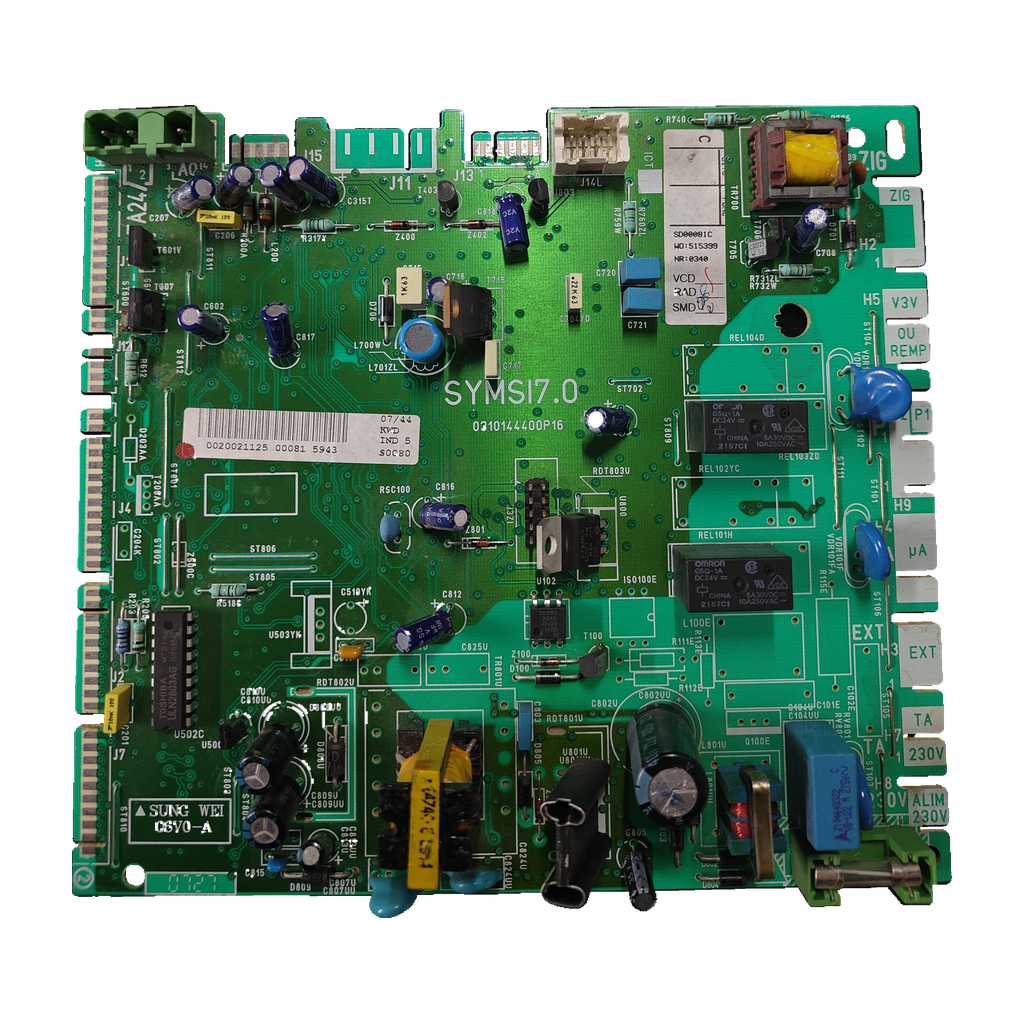

- Busca en el circuito la serigrafía 0310144400P16 y la denominación SYMSI7.0 (o SYMSI 7.0).
- Por confirmar: 0310144400N14 y 0310144400015 son otras versiones, no esta. 0310144400T01 aparece junto a S10470 en y no se une a la P16.
- Cuenta los relés y fíjate en su posición y en la de los conectores: bajo un mismo código hay versiones distintas.
- Mira el modelo en la placa de tu caldera. Confirmadas: Themafast F25 E H-MOD, C 25 E, Themaclassic F25E y F1LA. Sin confirmar: Themafast F 24 E y F 30 E H-MOD.
- Si coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.
Reparación de placas electrónicas · Reparación de calderas Saunier Duval
Síntomas que requieren diagnóstico en la placa electrónica
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende o no responde a ninguna orden.
Causa: lo asocia a la placa SYMSI 7.0 de la Themafast.
- 02
Errores en pantalla sin causa física o reinicios a mitad de un ciclo de calefacción.
Causa: Según esa, pueden venir de la placa.
- 03
Relés pegados, pistas quemadas u oxidación en el circuito.
Causa: Se aprecian al mirar el circuito impreso.
- 04
La caldera no enciende o se apaga en marcha y no vuelve a encender (códigos F28 o F29).
Causa: Fallo de encendido: puede ser falta de gas, contador de gas, encendido o placa.
Pon la caldera fuera de servicio, espera 5 segundos y vuelve a ponerla en marcha. Si persiste, que lo revise el SAT oficial.
- 05
El piloto rojo parpadea y en pantalla aparece un código F con un número: la caldera se para por una anomalía.
Causa: La placa ha detectado una anomalía. El número indica cuál: encendido, tiro, sondas o circulación.
Haz un reset: apaga la caldera, espera 5 segundos y vuelve a encenderla. Si el fallo persiste, que lo revise el servicio técnico oficial.
Códigos de error SUNG WEI que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F28 | Fallo de encendido: el quemador no enciende. | Pon la caldera fuera de servicio, espera 5 segundos y vuelve a ponerla en marcha. Si persiste, que lo revise el SAT oficial: puede ser el gas o el encendido. |
| F29 | Fallo de encendido tras perder la llama durante el funcionamiento. | Igual que el F28: pon la caldera fuera de servicio, espera 5 segundos y vuelve a ponerla en marcha. Si persiste, que lo revise el SAT oficial. |
| F15 | Fallo en la detección de llama: hay llama con el quemador parado. | Si sale al apagar o al encender, que lo revise un técnico: apunta a la placa o al control de llama. |
| F5 | Fallo de la sonda de ida de calefacción (NTC2). | Mira si el conector de la sonda está suelto. Si sigue, que lo revise un técnico: apunta a la sonda, al cable o a la placa. |
| F1 | Fallo de encendido, posible falta de gas (en los Themafast C; en los NOx sale como F28 o F29). | Pon la caldera fuera de servicio, espera 5 segundos y vuelve a ponerla en marcha. Si persiste, que lo revise un técnico. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica SUNG WEI
- SKU interno Uniclima
- PLC106
- Marca
- SUNG WEI
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 2 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Marcaje de fabricante en PCB
- SUNG WEI 06V0-A
- Marcajes de alimentación/conexión
- ALIM 230V; TA 230V (serigrafía de la placa)
- Subcomponente: relé
- OMRON G5LA-1A; bobina DC24V
- Identificador de etiqueta de pieza
- 0020021125
- Procedencia de los datos adicionales
- Información declarada; referencias auxiliares y aplicaciones sin equivalencia del fabricante acreditada.
- Inventario — Subcomponente relé
- OMRON G5A-1A; bobina DC24V
- Inventario — Código marcado
- 0020021125; 07/44; IND 5; S0080; SD00081C
- Datos adicionales — Alimentación
- 230 V · 50 Hz · · P16 V1
- Datos adicionales — Relés
- 4 (versión P16 V1) ·
- Referencia registrada
- 0310144400P16
- Modelo registrado
- SYMSI7.0
- Marcados adicionales
- Relé OMRON G5A-1A, bobina DC24V; también OMRON G5LA-1A, sin tensión de bobina asignada. Conexiones ALIM 230V/TA 230V. Otros códigos: 0020021125; 07/44; IND 5; S0080; SD00081C.
- Aplicaciones pendientes de comprobar
- Saunier Duval THEMAFAST C 25 E — compatibilidad citada; pendiente de contraste por variante. Declaraciones de (documentación 23/10/2026; revisión 24/10/2026), pendientes de confirmación por fabricante. Comprobar referencia, revisión y número de serie antes de usar: Themafast F 24 E · Themafast F 25 E H-MOD · Themafast F 30 E H-Mod · Themafast F25E · Themafast F30E · Themafast F30E (2004)
- Por confirmar: Saunier Duval Themafast F 30 E H-MOD —, con la P16 ( la lista igual para la 015)., con S10470 o N14.
- Por confirmar: Saunier Duval Themafast F 24 E — la da con la P16 (y repite la lista para la 015). también nombra «F 24 E» con la P16, pero en una lista general sin familia: no cuenta. (S10470) y (N14), con otros códigos.
- Por confirmar: Saunier Duval Themaclassic C 24 E, C 25 E, F 24 E y AS 24/25/30 E — con SYMSI 7.0:; da S10470
- Por confirmar: Saunier Duval Themafast F25E y F30E — con SYMSI 7.0: (P16) y (N14)
- No confundir: 0310144400N14 — Otra versión SYMSI 7.0, que da para Themafast F24 E, F25 E H-MOD y F30 E H-MOD — Terminación distinta: compara relés y conectores
- No confundir: 0310144400015 — Versión V4 de 3 relés (2+1), — No es la P16: la P16 V1 tiene 4 relés
- 0020021125 y SD00081C vienen de la etiqueta de una unidad; no los citan.
- y unen la P16 con la SYMSI 7.0 de Saunier Duval. Sin despiece oficial y con otras versiones (N14, 015): compara el código en las calderas no confirmadas.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Saunier Duval Themafast C 25 E.
Dudas frecuentes sobre la placa electrónica
¿Cómo identifico esta placa?
¿Sirve para mi Themafast F25 E H-MOD, Themafast C 25 E, Themaclassic F25E o F1LA?
¿Vale para la Themafast F 30 E H-MOD o la F 24 E?
¿Qué diferencia hay entre la P16 y las terminaciones N14, 015 o T01?
¿Qué significan los códigos de la placa?
¿Qué síntomas apuntan a esta placa y quién debe montarla?
¿Cómo identificar esta placa electrónica?
