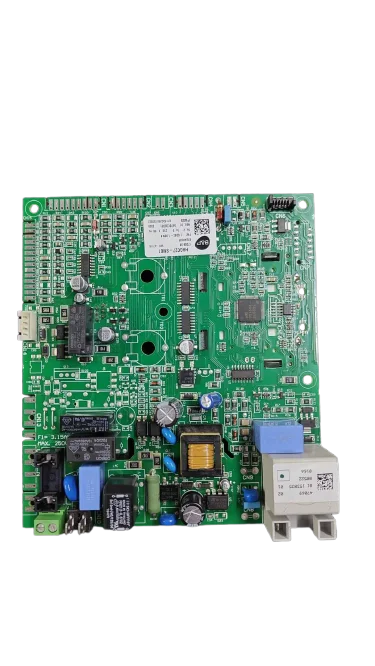

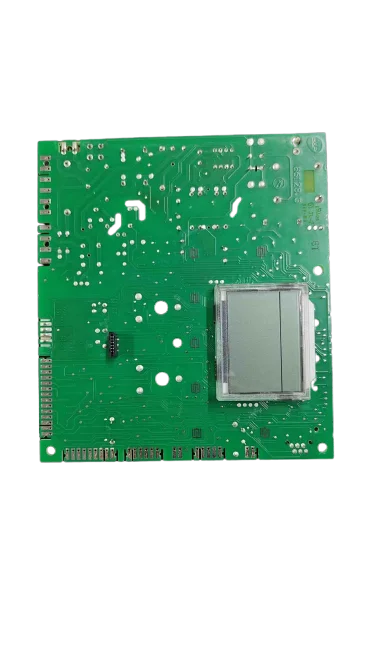

Placa Electrónica Sime Planet HE 25 ERP Ref. 6324920
La Placa Electrónica Sime Planet HE 25 ERP Ref. 6324920 es el componente que controla el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando presenta fallos, la caldera puede no arrancar, bloquearse o funcionar de manera errática. Este problema puede estar asociado a errores como ALL 88, ALL 98, ALL 99, ALL 77 o ALL 78. Se monta en modelos de las gamas Brava Slim HE y Planet HE, como el Brava Slim HE 25, Planet HE 25, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituirla al notar cualquiera de los síntomas mencionados.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 6324920
- Garantía
- 1 año
Calderas Sime compatibles con la referencia 6324920
Placa electrónica con referencia 6324920. Cuatro compatibilidades contrastadas: Brava Slim HE 25 y Brava Slim HE 30.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Sime Brava Slim HE 25 | Brava Slim HE | Contrastada |
| Sime Brava Slim HE 30 | Brava Slim HE | Contrastada |
| Sime Planet HE 25 | Planet HE | Contrastada |
| Sime Planet HE 30 | Planet HE | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 6324920 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 6324920; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 6324920
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende nada de nada: ni pantalla ni testigos.
Causa: La placa reparte la alimentación a todos los circuitos; si falla, el equipo queda completamente inerte aunque llegue corriente a la caldera.
Antes de cambiarla, mira el fusible F1 de la propia placa (visible en la etiqueta) y el diferencial de la instalación; un fusible fundido da la misma cara que una placa muerta.
- 02
En pantalla sale un código de error que no desaparece al resetear.
Causa: La placa bloquea el equipo cuando una lectura de seguridad no cuadra, aunque el origen esté en un sensor externo.
Apunta el código exacto y consúltalo antes de comprar; según el modelo, algunos códigos señalan a un componente distinto de la placa.
- 03
El mando a distancia o el termostato no consiguen que la caldera arranque.
Causa: La etapa de recepción de órdenes de la placa puede fallar de forma aislada, sin afectar a otras funciones del equipo.
Revisa el cableado del termostato en su conector y las pilas del mando antes de sustituir la placa.
- 04
La caldera se apaga sola de forma esporádica, sin aviso previo.
Causa: Un fallo puntual de un componente de la placa (soldadura, condensador) provoca cortes que no siguen un patrón fijo.
Anota en qué momento se corta (arranque, funcionamiento normal, con agua caliente) para poder descartar otras causas antes de decidir cambiarla.
Códigos de error Sime que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| ALL 88 | Error interno (protección de un componente en la tarjeta). | La placa entra en protección por fallo interno de hardware. Verificar tensiones 230V/5V/12V en la PCB y aislar periféricos; si tras reset/autocalibración reaparece, sustituir la placa. |
| ALL 98 | Error de software, arranque de la tarjeta. | El microcontrolador de la placa no completa el arranque/boot. Intentar reset y autocalibración; comprobar alimentación estable y, si persiste, reprogramar o sustituir la placa. |
| ALL 99 | Error genérico de la tarjeta. | Autodiagnóstico de la placa detecta una avería no específica. Comprobar alimentación y desconectar cargas; si el error se mantiene, sustituir la placa. |
| ALL 77 | Error por límites absolutos máx./mín. de corriente EV2 SGV. | La etapa driver de la placa que gobierna el modulador EV2 entrega corriente fuera de rango. Medir señal/corriente al modulador y cableado; si la válvula EV2 está OK, la causa probable es la PCB. |
| ALL 78 | Error por límite superior de corriente EV2 SGV. | Exceso de corriente en el circuito de modulación controlado por la placa. Verificar cableado y corriente de modulación; si la válvula EV2 está correcta, sustituir/ reparar la PCB. |
| ALL 79 | Error por límite inferior de corriente EV2 SGV. | Corriente de modulación por debajo de umbral por fallo de salida/driver en placa o cableado. Comprobar señal de la PCB y estado de la válvula; si ésta funciona, la causa es la placa. |
| ALL 95 | Error por microinterrupciones en la señal de llama. | Lectura de ionización inestable por fallo en la entrada de llama de la placa o por alimentación ruidosa. Medir microamperios de ionización y tensiones en la PCB; si electrodo/gas están OK, sustituir la placa. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Sime 6324920
- Referencia de catálogo
- 6324920
- SKU interno Uniclima
- PLSI098
- Marca
- Sime
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Fusible F1
- 3,15 A, máx. 250V
Dudas frecuentes sobre la placa electrónica 6324920
¿Vale esta placa para la Sime Planet HE 25 ERP?
¿Sirve esta placa para la Sime Brava Slim HE 25?
¿Cuántos modelos son compatibles con esta placa electrónica?
¿Qué fusible lleva esta placa?
¿Qué códigos de error son documentados para esta placa?
¿Cuál es la referencia de esta placa electrónica?
