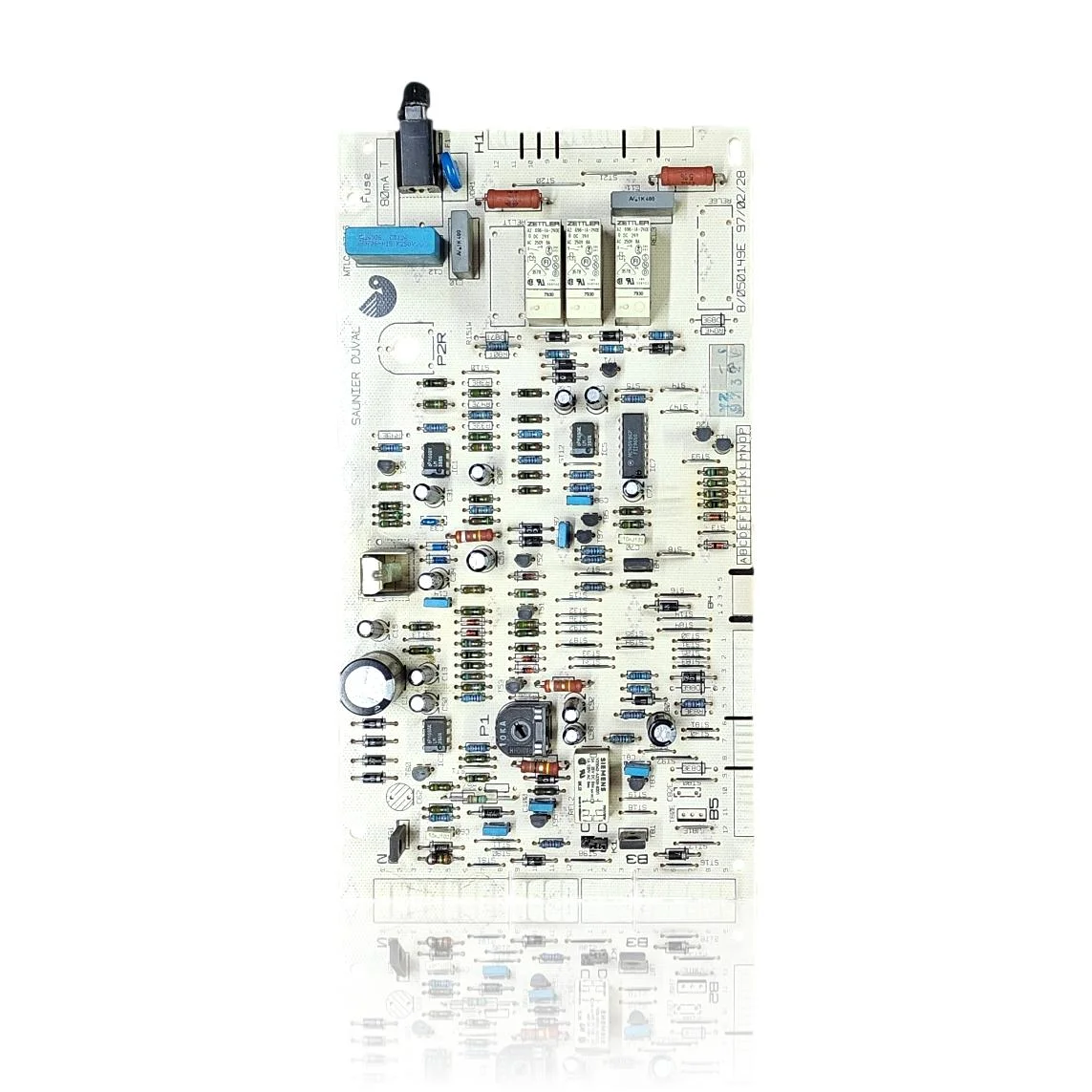

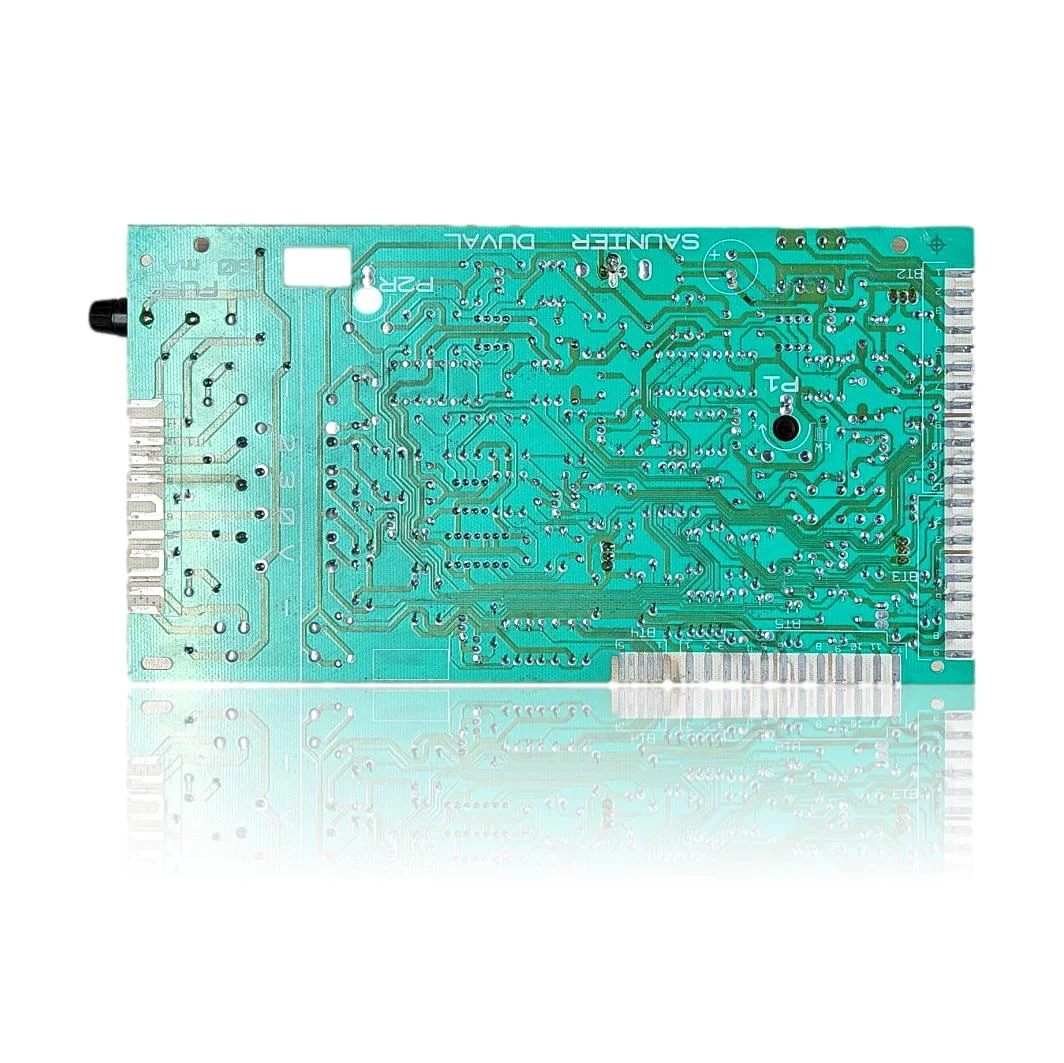

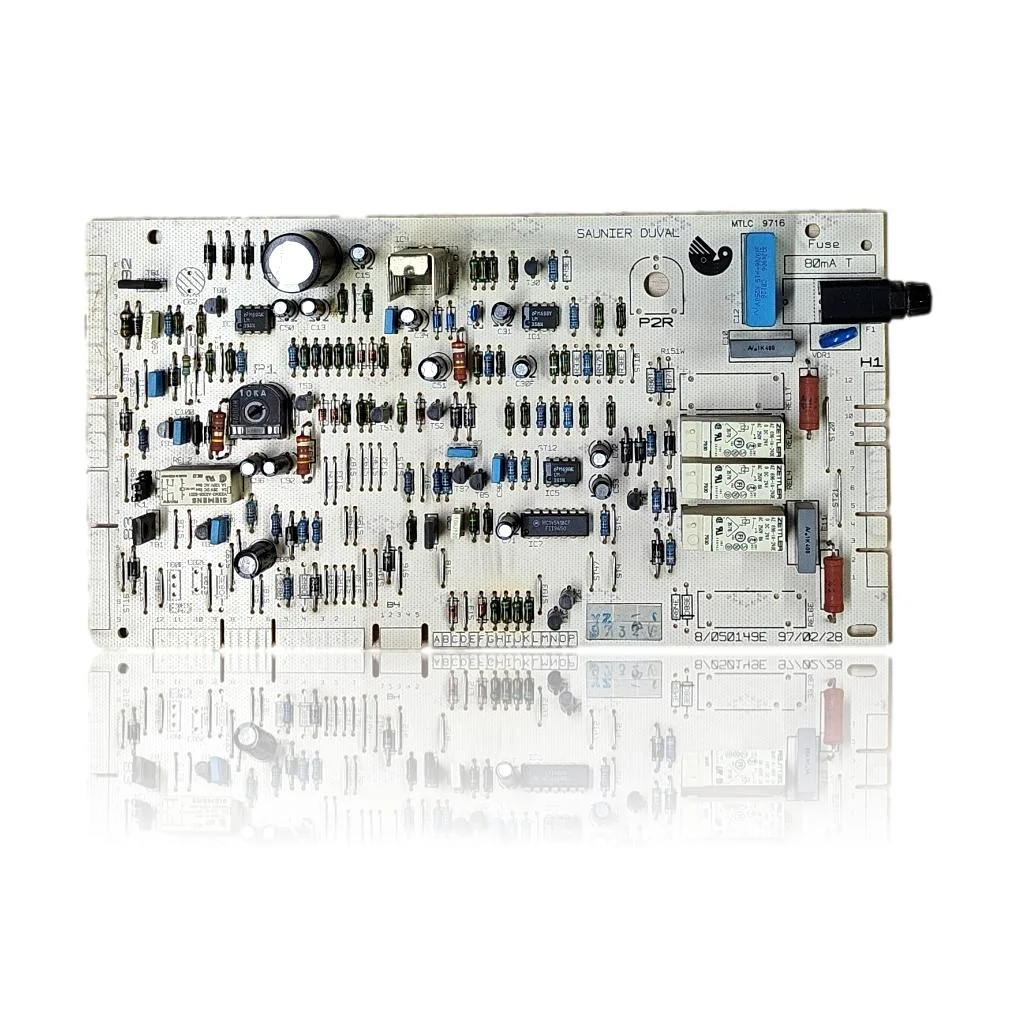

Placa Electrónica Saunier Duval Thelia 23 Ref. 8/050149E
Si tu caldera no arranca, se bloquea o presenta un comportamiento errático, es posible que necesites la Placa Electrónica Saunier Duval Thelia 23 Ref. 8/050149E. Esta placa de control gestiona funciones esenciales como el encendido, la modulación del quemador y la bomba, asegurando la correcta operación de la caldera. Los usuarios pueden notar problemas como el código F.28, que indica un fallo en el arranque, o el F.63, relacionado con la EEPROM. Esta placa es compatible con varios modelos de la gama Thelia, incluyendo el 23 (post-CE) y el 623, entre otros. Se recomienda sustituirla cuando se detecten los síntomas mencionados.
IVA incluido
Consultar por WhatsAppCalderas Saunier Duval compatibles con la referencia 05712700
Placa electrónica con referencia 05712700. Cuatro compatibilidades contrastadas: 23 (post-CE) y 623.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval 23 (post-CE) | Thelia | Contrastada |
| Saunier Duval 623 | Thelia | Contrastada |
| Saunier Duval 623 CE | Thelia | Contrastada |
| Saunier Duval AS 23 (post-CE) | Thelia | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 05712700 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 05712700; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica 05712700
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera enciende, arranca la secuencia y a mitad de proceso se para sola sin motivo aparente.
Causa: La placa reparte sus salidas en tres relés distintos; si uno se queda pegado o se abre antes de tiempo, corta ese circuito a media secuencia.
Mira qué componente deja de recibir corriente justo antes del corte para identificar cuál de los tres relés falla.
- 02
Falla siempre el mismo circuito (por ejemplo el ACS) mientras los otros dos funcionan con normalidad.
Causa: Cada relé de la placa controla una salida distinta, así que un fallo aislado afecta solo a ese circuito.
Mide con el polímetro si llega tensión al componente de ese circuito cuando debería activarse, antes de cambiar toda la placa.
- 03
El fusible de la placa se funde otra vez nada más sustituirlo.
Causa: Un fusible que vuelve a saltar suele indicar un cortocircuito en la propia placa o en algo conectado a ella.
Desconecta los componentes que alimenta la placa uno a uno para ver si el corto desaparece antes de dar la placa por perdida.
- 04
La caldera no arranca nada, sin testigos ni display encendido.
Causa: Si falla la etapa de entrada de la placa, no llega alimentación al resto de la electrónica.
Mira el fusible y la tensión de red en el conector de entrada de la placa antes de sustituirla.
Códigos de error Saunier Duval que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F.63 | Fallo EEPROM. | La memoria EEPROM de la placa (PCB) está corrupta o ilegible; el autodiagnóstico bloquea el equipo. Verificar midiendo alimentaciones de la placa y, si los periféricos están correctos, confirmar reprogramando/initializando o sustituyendo la PCB. |
| F.64 | Fallo en la electrónica / NTC. | El conversor analógico‑digital o la etapa de medida de la PCB interpreta mal las NTC (lecturas incoherentes). Verificar resistencias reales de NTC en el conector de placa y continuidad del mazo; si son correctas y persiste el fallo, la PCB está averiada. |
| F.70 | Código del producto no válido (DSN). | Tras sustituir pantalla y/o PCB no se ha recodificado el DSN o falta/errores en la resistencia de codificación; la placa entra en bloqueo. Verificar en menú de servicio el código de aparato y recodificar (d.93) o montar la resistencia/código correctos. |
| F.61 | Fallo control/activación de la válvulería de gas. | El driver de la PCB no entrega la señal/tensión adecuada a la válvula de gas (o la detecta en cortocircuito). Verificar continuidad del mazo y tensión/onda de mando en bornes de la válvula durante el intento de encendido; si la válvula y el cableado están bien y no hay mando correcto, la causa es la PCB. |
| F.28 | Fallo en arranque: encendido fallido. | Si la etapa de encendido/control de la PCB falla (no excita transformador de chispa o no conmuta válvula), el quemador no arranca y aparece F.28. Verificar chispa y tensión de mando a transformador/válvula; si gas, electrodos y mazos están OK y no hay excitación desde placa, la causa es la PCB. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval 05712700
- Referencia de catálogo
- 05712700
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 2 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Código de placa
- 8/050149E
- Código adicional (MTLC)
- MTLC 9716
- Fusible
- 80 mA T
- Relés principales

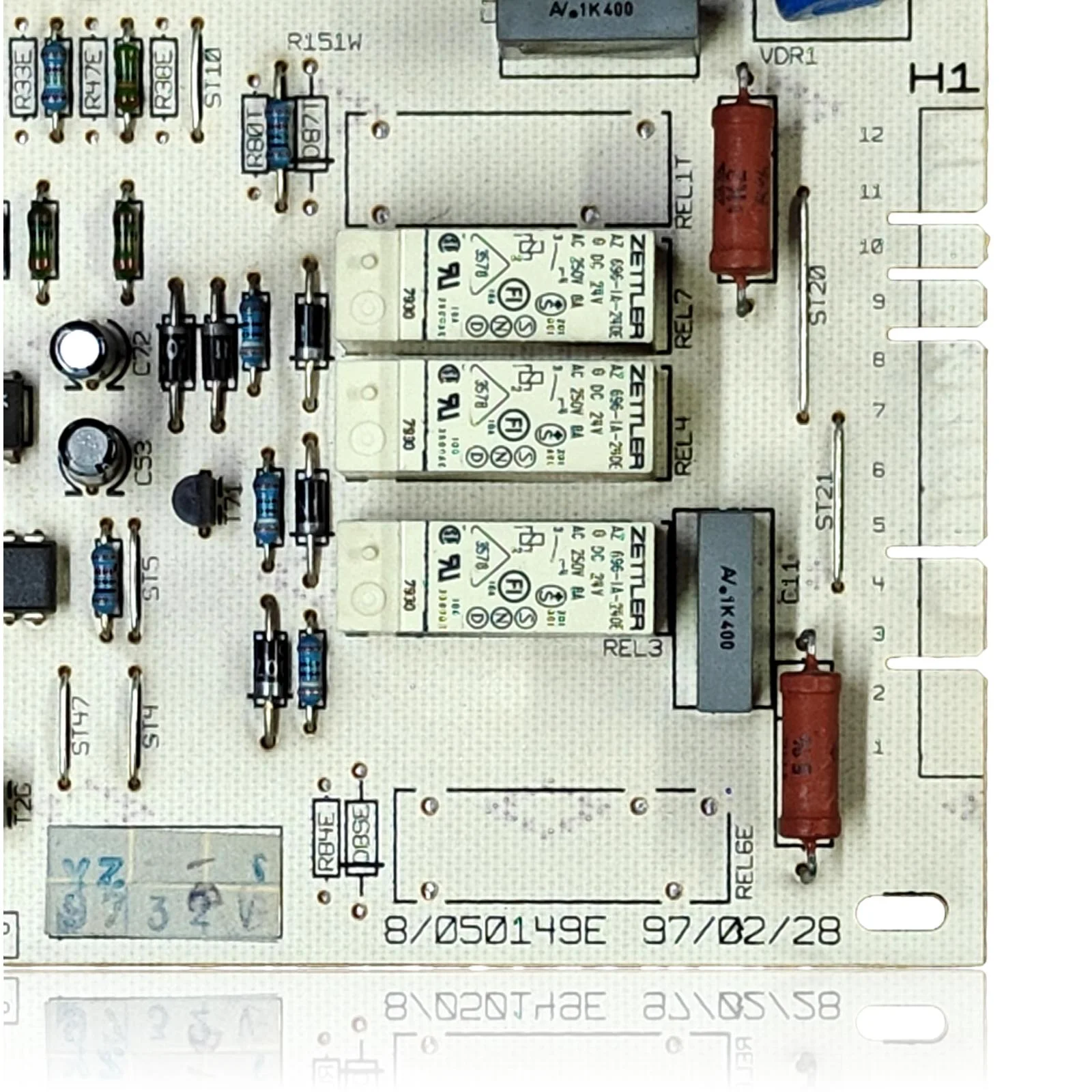

- ZETTLER AZ 696-1A-24DE, bobina DC 24V, contactos AC 250V 8A (x3)
- Tensión de alimentación
- 230 V
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval 23 (post-CE) (PDF)Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 05712700
¿Esta placa electrónica Ref. 8/050149E es compatible con la gama Thelia?
¿Qué referencia debo pedir para la placa de la Thelia AS 23?
¿Cuándo debo sustituir la placa electrónica en la caldera Thelia?
¿Cuántos modelos son compatibles con esta placa electrónica?
¿Qué códigos de error son documentados para esta placa?
¿Cuál es la referencia de la placa electrónica para la gama Thelia?
