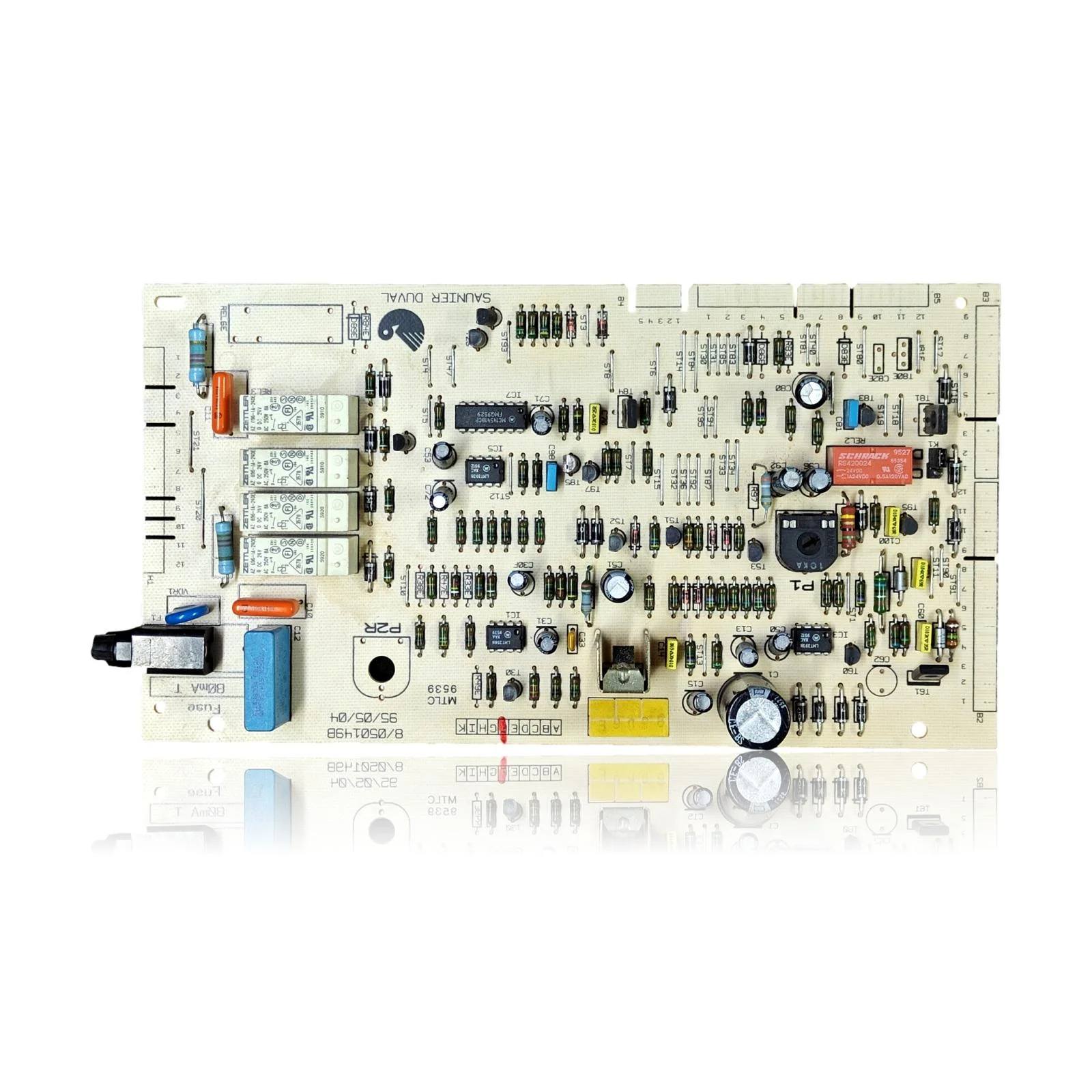

Placa Electrónica Saunier Duval Thelia 23 Ref. 050149B
La placa electrónica de control Saunier Duval Thelia 23 Ref. 050149B gestiona el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando falla, la caldera puede no arrancar, bloquearse o comportarse de manera errática. Este componente es compatible con la caldera Thelia 23, entre otras. Es recomendable sustituirla si experimentas problemas de funcionamiento o inestabilidad en la caldera.
IVA incluido
Consultar por WhatsAppCalderas Saunier Duval compatibles con la referencia 050149D
Placa electrónica con referencia 050149D. Una compatibilidad contrastada: Thelia 23.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval Thelia 23 | Thelia | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 050149D es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.

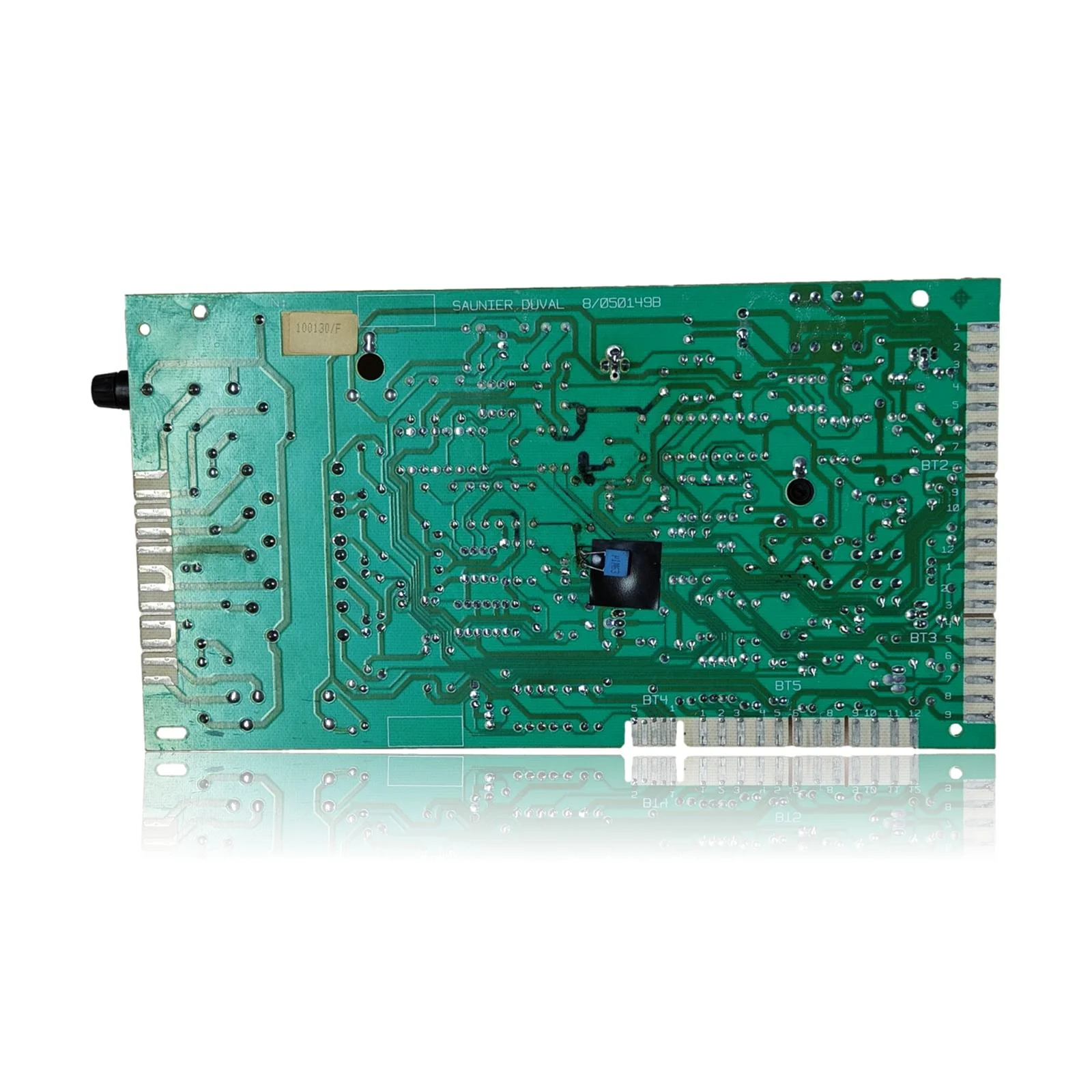

- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 050149D; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica 050149D
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende y no hay ningún testigo activo en el panel.
Causa: El fusible de 80 mA T de la placa puede haberse fundido, cortando la alimentación de la electrónica de control.
Con la caldera desenchufada, comprueba la continuidad del fusible antes de sustituir la placa.
- 02
El quemador o la bomba no arrancan aunque la caldera pide calor.
Causa: El relé principal ZETTLER AZ696-1A-24DE no conmuta y no transmite la orden de encendido.
Escucha si se oye el clic del relé al activarse la demanda de calor antes de dar la placa por averiada.
- 03
La caldera funciona de forma intermitente: unas veces arranca y otras no.
Causa: Puede deberse a un contacto del relé desgastado que no cierra siempre de forma fiable.
Anota si el fallo se repite siempre en el mismo punto del ciclo de encendido; eso ayuda a distinguir el relé de otra causa.
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval 050149D
- Referencia de catálogo
- 050149D
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 2 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.

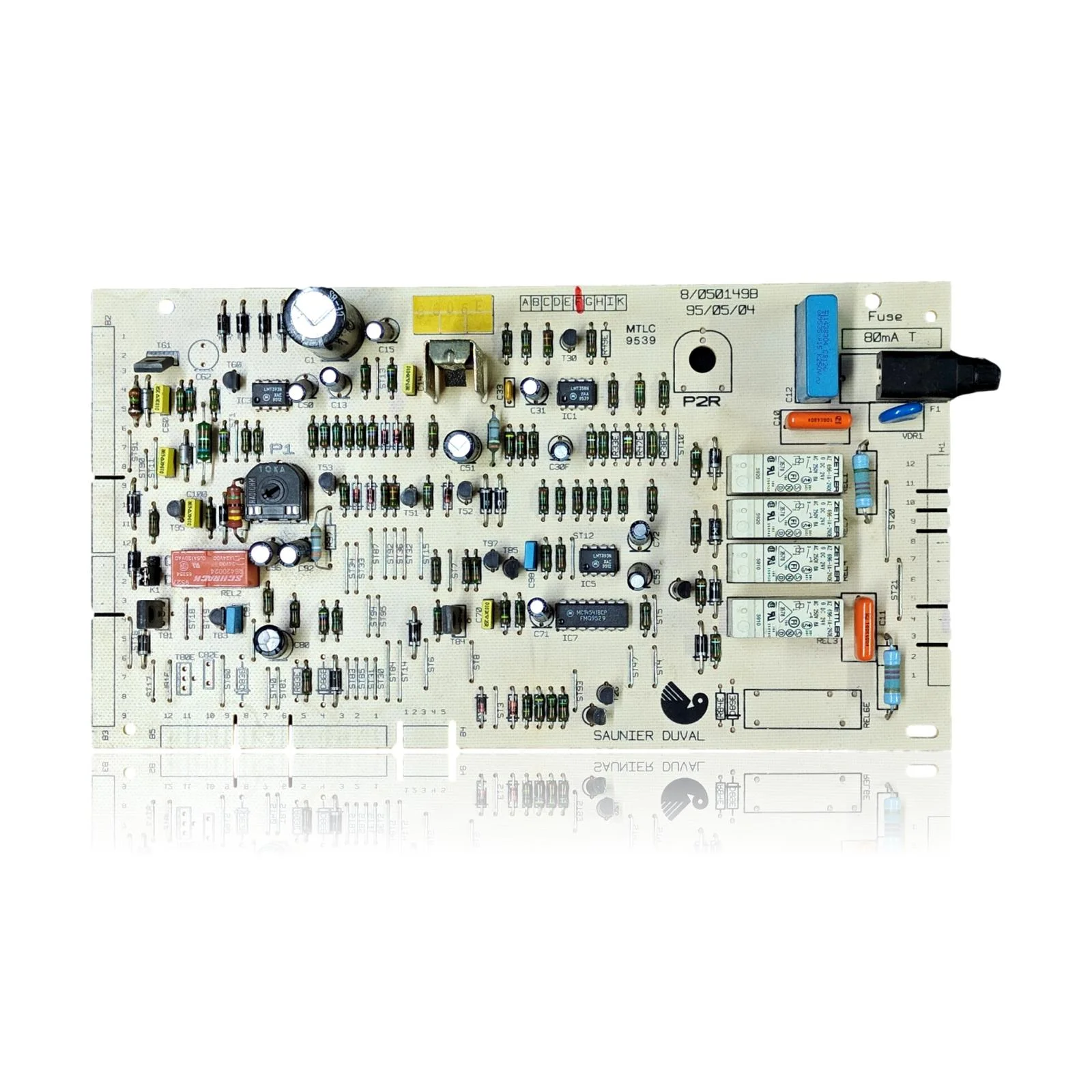

- Código de placa
- 8/050149B
- Fecha de fabricación
- 95/05/04
- Fusible
- 80 mA T

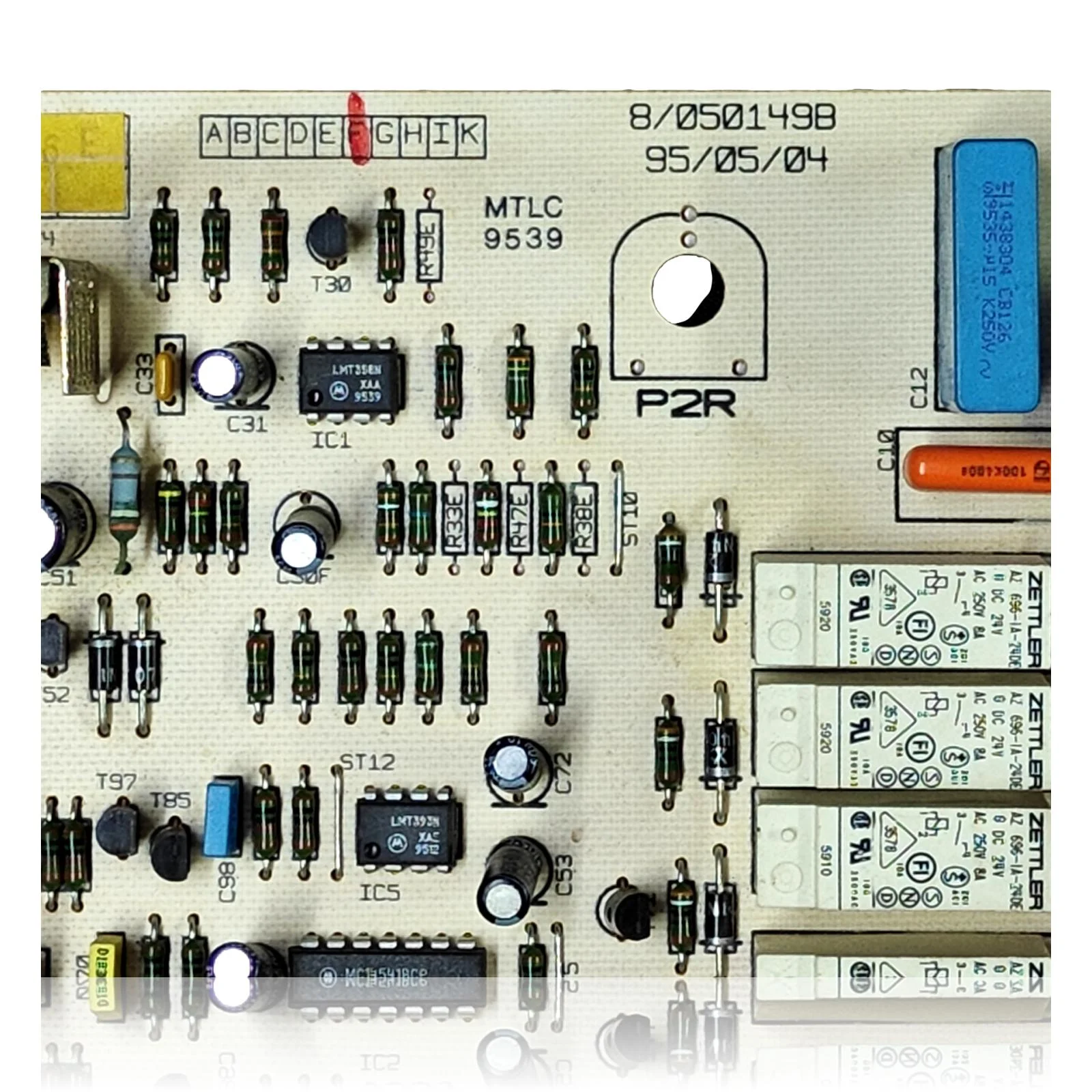

- Relé principal
- ZETTLER AZ696-1A-24DE, 250 V 8 A, bobina 24 V DC
- Referencia corregida
- 050149B — el catálogo publicaba 050149D por error
Dudas frecuentes sobre la placa electrónica 050149D
¿Esta placa sirve para mi caldera Saunier Duval Thelia 23?
¿La referencia de la placa de la Thelia 23 es 050149B o 050149D?
¿Qué fusible lleva la placa de la Saunier Duval Thelia 23?
¿Qué relé monta la placa de control de la Thelia 23?
¿Cómo identifico que mi placa es la de la Thelia 23 y no otra versión?
