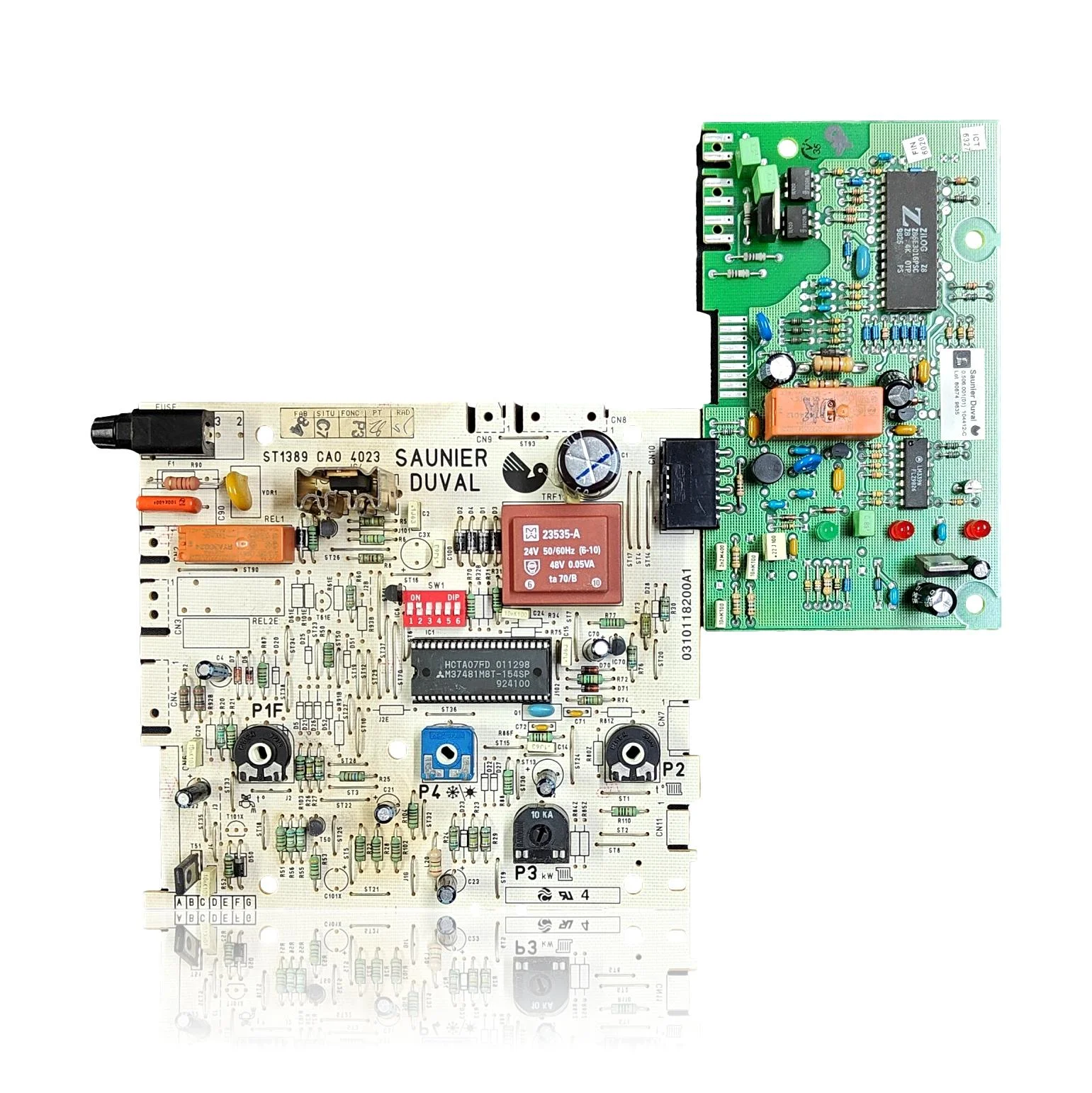

Placă electronică Saunier Duval Thema F 23 E Ref. 05741000

Fișă tehnică: Centrale termice Saunier Duval compatibile cu codul 05741000

Placa electronica cu codul 05741000. Opt compatibilitati verificate: C 23 E si F 23 E.

Compatibilitate confirmată

Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie pe WhatsApp.

Cum să verifici dacă codul 05741000 este piesa centralei tale termice

Ceea ce decide nu este modelul centralei termice, ci codul serigrafiat pe piesa pe care o ai deja montată.

1. Găsiți referința inscripționată pe piesa montată și comparați-o cu referința de catalog 05741000. Dacă nu este vizibilă, nu identificați piesa doar după formă.
2. Verificați modelul complet al centralei termice pe plăcuța tehnică și căutați-l în modelele asociate din această pagină.
3. Comparați conexiunile și corpul cu piesa originală înainte de montaj.
4. Dacă aveți dubii, trimiteți-ne o fotografie a marcajului prin WhatsApp înainte de a plasa comanda.

Simptome și erori pe care le rezolvă placa electronică 05741000

Placa electronica guvernează aprinderea, modularea și siguranțele centralei termice. Acestea sunt simptomele tipice și ce trebuie făcut:

Simptome și defecțiuni frecvente

• 01

  Centrala termică nu se aprinde deloc, nici măcar indicatorul de aprindere: pare moartă.

  Cauza: Dacă siguranța internă a plăcii sare sau eșuează etapa de alimentare, întreaga electronică rămâne fără tensiune.

  Înainte de a înlocui placa, verifică cu un multimetru dacă siguranța plăcii este arsă; este o defecțiune ieftină care imită cea a unei plăci moarte.

• 02

  Centrala termica functioneaza, dar accesoriile de 24V, cum ar fi vana de zona sau termostatul, nu primesc curent.

  Cauza: Transformatorul care alimentează acest circuit auxiliar este integrat în placa electronică, iar dacă se defectează, lasă fără tensiune tot ce este conectat la această ieșire.

  Măsoară cu multimetru dacă există tensiune la ieșirea de 24V a plăcii înainte de a o considera defectă.

• 03

  Centrala termică se oprește singură din când în când și se reaprinde ca și cum nimic nu s-ar fi întâmplat, fără a da vreo eroare.

  Cauza: Microcontrolerul plăcii se poate reporni singur din cauza unei defecțiuni interne, întrerupând ciclul fără a lăsa urme de eroare vizibile.

  Verifică dacă centrala termică nu suferă microcorte de rețea sau o priză de pământ defectuoasă, care produc același efect fără a fi vina plăcii.

• 04

  Afișajul arată simboluri ciudate sau clipește fără a afișa vreo valoare lizibilă.

  Cauza: Este un simptom tipic că microcontrolerul plăcii nu pornește corect firmware-ul său.

  Încearcă să faci o întrerupere completă a curentului timp de câteva minute înainte de a înlocui placa, pentru a exclude o blocare punctuală.

Aceste simptome pot avea mai mult de o cauză. Dacă centrala ta termică afișează un cod de eroare, trimite-ne-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.

Fișă tehnică: placa electronica Saunier Duval 05741000

Referință de catalog

05741000

Marcă

Saunier Duval

Tip piesă

Plăci electronice

Unități în stoc

13 buc.

Stare

Recondiționat

Garanție

1 an

Livrare

1–2 zile lucrătoare

Retur

14 zile

Date citite pe piesă și în documentația producătorului

Ceea ce nu am putut verifica nu aparește aici.

Tensiune de alimentare

230V

Siguranță

200 mAT

Transformator TRF1

23535-A, 24V 50/60Hz(6-10), 48V 0.05VA, ta70/B

Microcontroler

Mitsubishi M37481M8T-154SP (marcaj HCTA07FD 011298, lot 924100)

Cod de placă (serigrafiat)

0310118200A1 (cod ST1389 CAO 4023), imprimat 'SAUNIER DUVAL'

Manuale și documentație tehnică

Documentația oficială a centralei termice, utilă pentru localizarea piesei și compararea codurilor de eroare.

• Manual Saunier Duval F 23 E (PDF)Document © Saunier Duval, furnizat ca referință tehnică.
