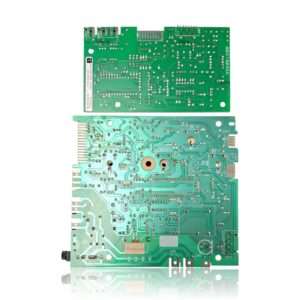

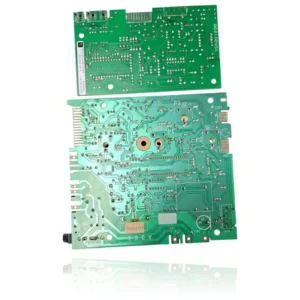

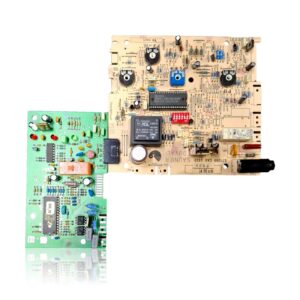

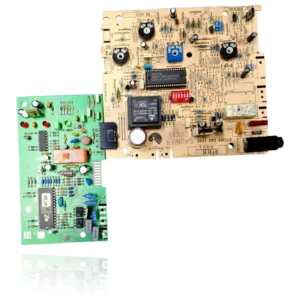

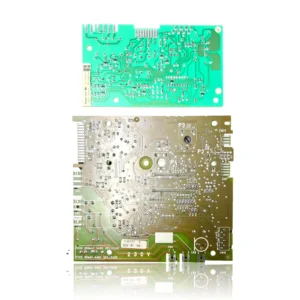

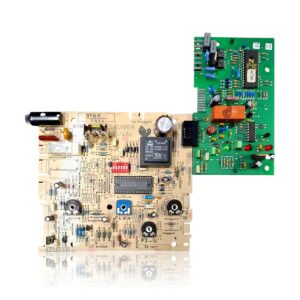

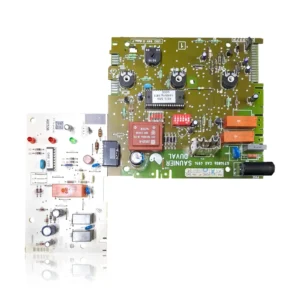

Placa Electrónica Saunier Duval Thema F 23 E Ref. 05741000

Calderas Saunier Duval compatibles con la referencia 05741000

Placa electrónica con referencia 05741000. Ocho compatibilidades contrastadas: C 23 E y F 23 E.

Compatibilidad contrastada

¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp

Cómo comprobar si la ref. 05741000 es la pieza de tu caldera

La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.

1. Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 05741000; si no aparece, no la deduzcas por la forma.
2. Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
3. Compara las conexiones y el cuerpo con la pieza original antes de montar.
4. Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.

Síntomas que requieren diagnóstico en la placa electrónica 05741000

La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:

Síntomas y averías frecuentes

• 01

  La caldera no enciende nada, ni siquiera el testigo de encendido: parece muerta.

  Causa: Si el fusible interno de la placa salta o falla su etapa de alimentación, toda la electrónica se queda sin tensión.

  Antes de sustituir la placa, comprueba con un multímetro si el fusible de la placa está fundido; es un fallo barato que imita el de una placa muerta.

• 02

  La caldera funciona pero los accesorios de 24V, como la válvula de zona o el termostato, no reciben corriente.

  Causa: El transformador que alimenta ese circuito auxiliar está integrado en la placa, y si falla deja sin tensión a todo lo que cuelga de esa salida.

  Mide con el multímetro si hay tensión en la salida de 24V de la placa antes de darla por estropeada.

• 03

  La caldera se apaga sola de vez en cuando y vuelve a encender como si nada, sin dar ningún error.

  Causa: El microcontrolador de la placa puede reiniciarse solo por un fallo interno, cortando el ciclo sin dejar rastro de error visible.

  Comprueba que la caldera no sufre microcortes de red ni una toma de tierra defectuosa, que producen el mismo efecto sin ser culpa de la placa.

• 04

  El display muestra símbolos extraños o parpadea sin mostrar ningún valor legible.

  Causa: Es un síntoma típico de que el microcontrolador de la placa no arranca correctamente su propio firmware.

  Prueba a hacer un corte de corriente completo de un par de minutos antes de sustituir la placa, para descartar un cuelgue puntual.

Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.

Ficha de la placa electrónica Saunier Duval 05741000

Referencia de catálogo

05741000

SKU interno Uniclima

PLCTHEF23

Marca

Saunier Duval

Tipo de pieza

Placas Electrónicas

Unidades en stock

5 uds

Estado

Reacondicionado

Garantía

1 año

Envío

1–2 días laborables (España peninsular)

Devolución

14 días

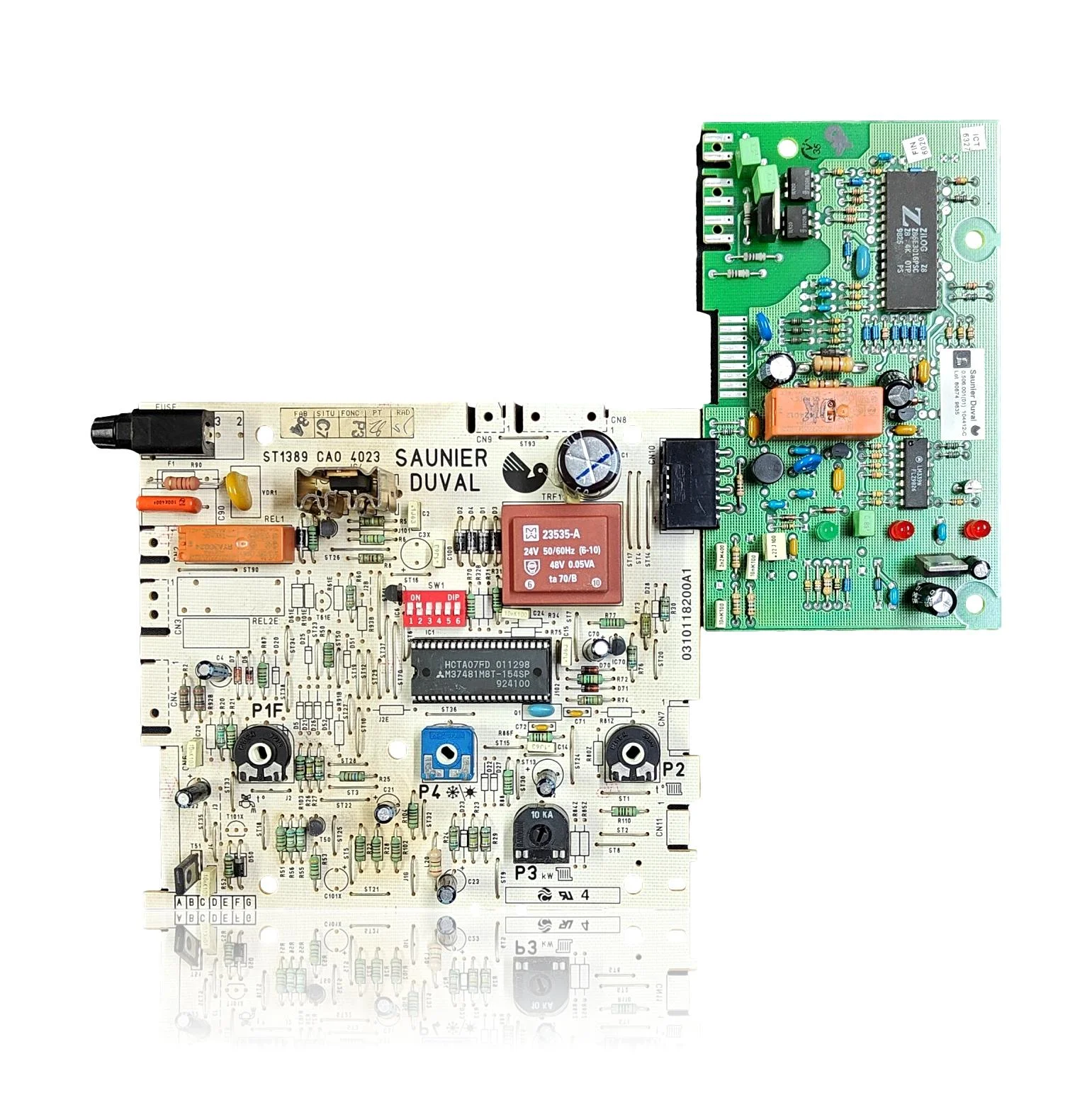

Datos de la pieza y documentación disponible

Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.

Tensión de alimentación

230V

Fusible

200 mAT

Transformador TRF1

23535-A, 24V 50/60Hz(6-10), 48V 0.05VA, ta70/B

Microcontrolador

Mitsubishi M37481M8T-154SP (marcaje HCTA07FD 011298, lote 924100)

Referencia de placa (serigrafiada)

0310118200A1 (código ST1389 CAO 4023), impreso 'SAUNIER DUVAL'

Manuales y documentación técnica

Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.

• Manual Saunier Duval F 23 E (PDF) Documento © Saunier Duval, facilitado como referencia técnica.
