Generalüberholt Ferroli Druckschalter Huba Control

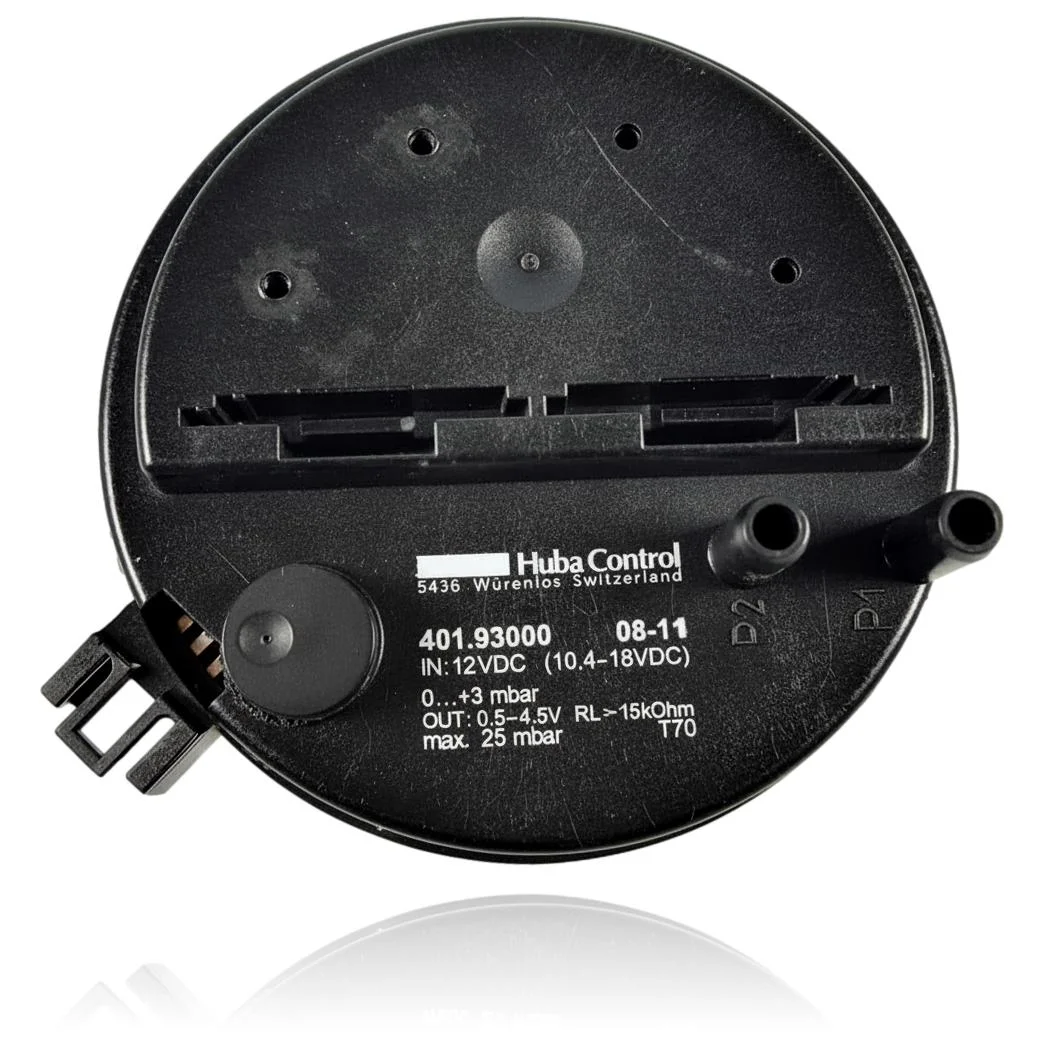

Luftdruckschalter Ferroli Divatop F24 Huba Control Ref. 401.93000

Luftdrucksensor Huba Control (Code 401.93000), verwendet in Ferroli Divatop, Divatop Micro, Sun und in den Modellen Joannes und Lamborghini. Betrieben mit 12VDC, liefert ein analoges Signal von 0,5 bis 4,5V, proportional zum gemessenen Druck, zwischen 0 und +3 mbar, mit einem maximal zulässigen Druck von 25 mbar. Der Austausch erfordert zunächst die Bestätigung des Fehlers des Sensors durch eine technische Diagnose, selbst wenn diese Messung fehlschlägt und der Kessel aufgrund des Luftdrucks blockiert.

Teileart: Druckschalter
Zustand: Generalüberholt
Katalogreferenz: I39828420
Garantie: 1 Jahr

inkl. MwSt. AUSVERKAUFT

Kompatibilität

Ferroli-Kessel, die mit der Referenz I39828420 kompatibel sind

Druckschalter mit der Referenz I39828420. 13 bestätigte Kompatibilitäten: Excellent Micro Low NOx 24E und Excellent Micro Low NOx D 24E.

Bewährte Kompatibilität

Kesselmodell	Familie	Überprüfung
Ferroli Excellent Micro Low NOx 24E	Cointra Excellent Micro Low NOx	Kontrastiert
Ferroli Excellent Micro Low NOx D 24E	Cointra Excellent Micro Low NOx	Kontrastiert
Ferroli Divatop F24	Ferroli Divatop / Divatop Low NOx / Divatop Micro	Kontrastiert
Ferroli Divatop F32	Ferroli Divatop / Divatop Low NOx / Divatop Micro	Kontrastiert
Ferroli Divatop Low NOx F24	Ferroli Divatop / Divatop Low NOx / Divatop Micro	Kontrastiert
Ferroli Divatop Low NOx F32	Ferroli Divatop / Divatop Low NOx / Divatop Micro	Kontrastiert
Ferroli Divatop Micro F24	Ferroli Divatop / Divatop Low NOx / Divatop Micro	Kontrastiert
Ferroli Divatop Micro F32	Ferroli Divatop / Divatop Low NOx / Divatop Micro	Kontrastiert
Ferroli Divatop Micro LN	Ferroli Divatop / Divatop Low NOx / Divatop Micro	Kontrastiert
Ferroli SUN P7	Ferroli SUN P	Kontrastiert
Ferroli SUN P12	Ferroli SUN P	Kontrastiert
Ferroli Ferdigit F24	Ferroli Ferdigit	Kontrastiert
Ferroli Ferdigit Micro F24	Ferroli Ferdigit	Kontrastiert

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Leitfaden

Wie überprüft man, ob die Ref. I39828420 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz I39828420 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Diagnose und Fehlercodes

Symptome, die eine Diagnose im Druckschalter I39828420 erfordern

Der Druckschalter steuert den Luft- oder Wasserdruck, um den Betrieb zu autorisieren. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

01
Der Kessel zündet den Brenner nicht, obwohl der Abzug funktioniert.
Ursache: Der Sensor sendet das falsche Signal an die Steuerung, die die Zündung unterbricht.
Überprüfen Sie, ob der Stecker des Sensors gut befestigt und trocken ist, bevor Sie ihn als defekt betrachten.
02
Auf dem Display erscheint eine Fehlermeldung des Luftsensors.
Ursache: Die Steuerung zeigt an, dass die Drucksensorablesung ungültig ist.
Überprüfen Sie, ob die Silikonschläuche, die den Druck zum Sensor führen, in gutem Zustand und ohne Verstopfungen sind.
03
Der Abzug funktioniert, aber der Heizkessel geht nicht in die Zündphase über.
Ursache: Die Steuerung erlaubt den Durchgang zur Gasventil nicht ohne eine gültige Druckmessung des Sensors.
Überprüfen Sie, ob der Abluftventilator mit seiner normalen Geschwindigkeit funktioniert; ein langsamer Ventilator kann eine falsche Druckanzeige liefern.
04
Der Kessel zündet manchmal und bleibt manchmal beim Start blockiert.
Ursache: Ein Sensor mit instabilen Messwerten kann Signale senden, die nicht konstant sind.
Versuche mehrmals, das Gerät zu starten, und überprüfe die elektrische Verbindung des Sensors, bevor du an einen Austausch denkst.

Fehlercodes von Ferroli, die eine Diagnose erfordern

Code	Störung	Technische Überprüfungen
F05	Der Luftdruckschalter schließt nicht.	Der Luftdruckschalter funktioniert nicht richtig und schließt die Kontakte nicht. Dies kann durch einen Defekt im Druckschalter selbst oder durch Verstopfungen im Luftauslass verursacht werden. Überprüfen Sie den Zustand des Druckschalters und stellen Sie sicher, dass keine Verstopfungen in der Belüftung vorliegen.
F07	Der Luftdruckschalter ist aktiviert.	Die Kontakte des Luftdruckschalters bleiben geschlossen, wenn der Ventilator aktiviert wird. Dies kann ein Hinweis auf ein Problem im Belüftungssystem sein. Stelle sicher, dass der Ventilator ordnungsgemäß funktioniert, und überprüfe den Zustand des Druckschalters.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Technische Daten

Datenblatt des Druckschalters Ferroli I39828420

Katalogreferenz: I39828420
SKU intern Uniclima: PCDNOXF24
Marke: Ferroli
Teileart: Druckschalter
Einheiten auf Lager: 0 Stk.
Zustand: Generalüberholt
Garantie: 1 Jahr
Versand: 4–5 Werktage (Deutschland)
Rückgabe: 14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Versorgungsspannung: 12VDC (10,4-18VDC)
Betriebsdruckbereich: 0...+3 mbar
Maximaler Druck: 25 mbar
Ausgangssignal: 0,5-4,5V RL>15kOhm
Komponentencode: 401.93000

Häufig gestellte Fragen

Häufige Fragen zum Druckschalter I39828420

Ist der Drucksensor 401.93000 der Ferroli Divatop F24 mechanisch oder elektronisch?

Es ist ein elektronischer Sensor von Huba Control mit einem analogen Ausgang von 0,5 bis 4,5V, der mit 12VDC betrieben wird.

Welche Kesselmodelle sind mit dem Luftdruckschalter Huba Control 401.93000 kompatibel?

Dieser Druckschalter ist mit 13 Modellen der Serien Cointra Excellent Micro Low NOx, Ferroli Divatop, Ferroli SUN P und Ferroli Ferdigit kompatibel.

Welche Druck misst der Sensor der Ferroli Divatop F32?

Es misst von 0 bis +3 mbar, mit einem maximal zulässigen Druck von 25 mbar.

Welche Fehlercodes können mit diesem Sensor auftreten?

Die dokumentierten Fehlercodes sind F05 und F07.

Was ist die Referenz, um den Drucksensor Huba Control zu bestellen?

PCDNOXF24 ist die interne SKU von Uniclima zum Auffinden dieses Angebots. Prüfen Sie zur Bestätigung der Kompatibilität die Herstellernummer und das genaue Gerätemodell.
