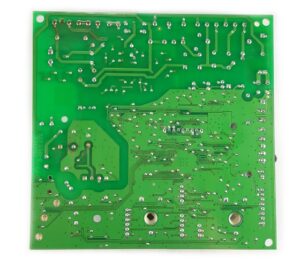

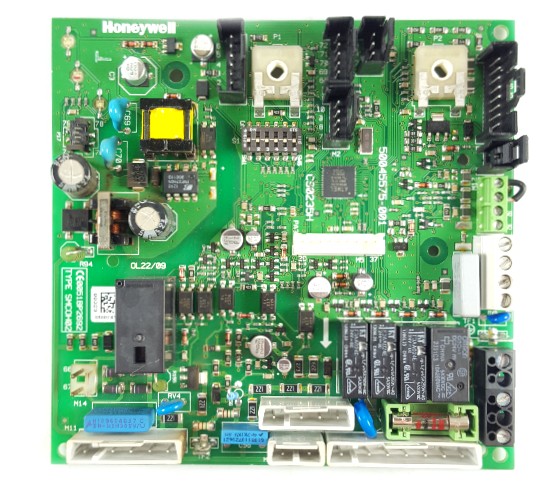

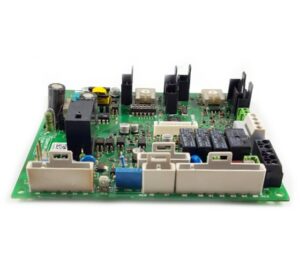

Hauptplatine Hermann Micra Condens 26 Ref. 052005326
Die Hauptplatine Hermann Micra Condens 26 ist das Bauteil, das für die Steuerung des Zündens, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Heizkessels verantwortlich ist. Bei einem Ausfall kann der Heizkessel möglicherweise nicht starten, sich blockieren oder ein unberechenbares Verhalten zeigen, was sich in Fehlercodes wie F.61, F.62, F.63, F.64 oder F.65 äußern kann. Diese Platine ist kompatibel mit Modellen der Reihe Micra Condens sowie mit einigen Heizkesseln der Reihen Micra 2 und Renova Habitat. Es wird empfohlen, sie zu ersetzen, wenn diese Symptome oder Fehlercodes identifiziert werden.
Per WhatsApp anfragenHeizkessel Renova compatibles mit la referencia 052005326
Elektronische Platine mit der Referenz 052005326. Fünf bestätigte Kompatibilitäten: Micra Condens 26 und Micra 2 24E.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Renova Micra Condens 26 | Micra Condens | Kontrastiert |
| Renova Micra 2 24E | Micra 2 | Kontrastiert |
| Renova Micra 2 24 SE | Micra 2 | Kontrastiert |
| Renova Renova Habitat 23E | Renova Habitat | Kontrastiert |
| Renova Renova Habitat Plus 23SE | Renova Habitat | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie kann man überprüfen, ob die Referenz 052005326 das Teil für deinen Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 052005326 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die die Elektronikplatine 052005326 behebt.
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Es geht nichts an: weder das Display, noch der Ventilator, noch die Pumpe, der Heizkessel scheint tot zu sein.
Ursache: Die Platine verteilt die Stromversorgung an alle Komponenten; wenn ihr Schaltkreis beschädigt ist, gelangt kein Strom zu irgendeinem.
Überprüfen Sie die interne Sicherung der Platine und den Netzstecker: ein Fehler dort verursacht dasselbe Symptom.
- 02
Auf dem Bildschirm erscheint ein Fehlercode, der jedes Mal wieder angezeigt wird, wenn du versuchst, ihn zurückzusetzen.
Ursache: Das Steuerungssystem der Platine erkennt eine Anomalie und blockiert die Zündung im Sicherheitsmodus.
Notiere den genauen Code und erkundige dich nach seiner Bedeutung: er kann auf ein anderes Bauteil als die Platine hinweisen.
- 03
Die Pumpe oder der Ventilator starten nicht, obwohl der Heizkessel Wärme anfordert.
Ursache: Die Platine aktiviert diese Elemente über Relais; wenn eines festklebt oder durchgebrannt ist, erhält die Komponente keinen Strom.
Überprüfen Sie, ob der Ventilator oder die Pumpe sich manuell drehen lassen, um auszuschließen, dass der Fehler bei ihnen und nicht bei der Platine liegt.
- 04
Das warme Wasser kommt ruckartig, es schaltet sich während der Dusche selbst ein und aus.
Ursache: Ein Fehler in der Elektronik der Modulationssteuerung verursacht unregelmäßige Unterbrechungen des Brenners.
Überprüfen Sie den Druck des Kreislaufs und den Wasserfluss: Ein niedriger Druck verursacht dasselbe Symptom, ohne dass die Platine defekt ist.
Fehlercodes von Renova, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| F.61 | Fehler des Kraftstoffregelventils | Die Leiterplatte steuert das Gasventil; eine Störung des Treibers/Relais oder der Ansteuerung auf der Leiterplatte führt zu fehlerhafter Ansteuerung. Kabelbaum und Spulen prüfen; sind Spannungen/Signale korrekt und das Ventil in Ordnung, ist die Leiterplatte die Ursache. |
| F.62 | Fehler, verzögerte Trennung des Kraftstoffregelventils | Steuerrelais/Triac auf der Leiterplatte kann ‚kleben‘ bleiben oder verzögert schalten und das Ventil erregt halten. Sind Verkabelung, Zündelektrode und Ventil in Ordnung, liegt die Störung in der Leiterplatte. |
| F.63 | Fehler: EEPROM | Beschädigung/Defekt des in die Leiterplatte integrierten Speichers. Nach Reset und Parameterprüfung ist bei erneutem Auftreten der Austausch der Leiterplatte die Lösung. |
| F.64 | Fehler, Elektronik/Temperaturfühler | Die A/D-Messung des NTC erfolgt durch die Leiterplatte; messen NTC und Verkabelung korrekt, liegt die Störung im Messschaltkreis der Leiterplatte. Durch Messung der Referenzspannung 5V/3.3V und des Durchgangs bestätigen. |
| F.65 | Temperaturfehler der Elektronik | Die Elektronik der Platine selbst erkennt eine Übertemperatur (interner Sensor oder betroffener Schaltkreis). Wenn keine externen Wärmeursachen vorliegen und der Fehler bestehen bleibt, ist die Leiterplatte beschädigt. |
| F.67 | Störung: Elektronik/Flamme | Nicht plausibles Ionisationssignal aufgrund eines Fehlers des Erkennungskreises auf der Platine. Wenn Zündelektrode, Erdung und Verkabelung in Ordnung sind, ist die Leiterplatte verantwortlich. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Ficha de la Leiterplatte Renova 052005326
- Katalogreferenz
- 052005326
- Marke
- Renova
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 0 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Handbücher und technische Dokumentation
Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.
- Handbuch Renova Micra 2 24 SE (PDF)Dokument © Renova, bereitgestellt als technische Referenz.
