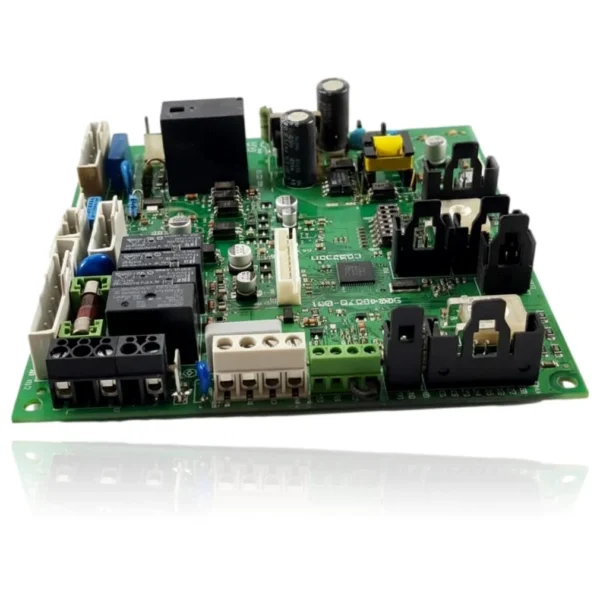

Placa Electrónica Principal Hermann Micra Condens 26 Ref. 052005326
La Placa Electrónica Principal Hermann Micra Condens 26 es el componente encargado de controlar el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando falla, la caldera puede no arrancar, bloquearse o presentar un comportamiento errático, lo que puede traducirse en códigos de error como F.61, F.62, F.63, F.64 o F.65. Esta placa es compatible con modelos de la gama Micra Condens, así como con algunas calderas de las gamas Micra 2 y Renova Habitat. Se recomienda sustituirla cuando se identifiquen estos síntomas o códigos de error.
Calderas Renova compatibles con la referencia 052005326
Placa electrónica con referencia 052005326. Cinco compatibilidades contrastadas: Micra Condens 26 y Micra 2 24E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Renova Micra Condens 26 | Micra Condens | Contrastada |
| Renova Micra 2 24E | Micra 2 | Contrastada |
| Renova Micra 2 24 SE | Micra 2 | Contrastada |
| Renova Renova Habitat 23E | Renova Habitat | Contrastada |
| Renova Renova Habitat Plus 23SE | Renova Habitat | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 052005326 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 052005326; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica 052005326
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
No enciende nada: ni display, ni ventilador, ni bomba, la caldera parece muerta.
Causa: La placa reparte la alimentación a todos los componentes; si su circuito está dañado, no llega corriente a ninguno.
Revisa el fusible interno de la placa y la clavija de red: un fallo ahí da el mismo síntoma.
- 02
En la pantalla aparece un código de avería que vuelve a salir cada vez que intentas resetear.
Causa: El sistema de control de la placa detecta una anomalía y bloquea el encendido en modo seguridad.
Apunta el código exacto y consulta su significado: puede apuntar a otro componente distinto de la placa.
- 03
La bomba o el ventilador no arrancan aunque la caldera pida calor.
Causa: La placa activa esos elementos mediante relés; si uno está pegado o quemado, el componente no recibe corriente.
Prueba si el ventilador o la bomba giran al forzarlos manualmente, para descartar que el fallo esté en ellos y no en la placa.
- 04
El agua caliente sale a rachas, se enciende y se apaga sola durante la ducha.
Causa: Un fallo de la electrónica en la gestión de la modulación provoca cortes irregulares del quemador.
Comprueba la presión del circuito y el caudal de agua: una presión baja da el mismo síntoma sin que falle la placa.
Códigos de error Renova que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F.61 | Error de la válvula de control de combustible | La placa gobierna la válvula de gas; un fallo del driver/relé o de la gestión en PCB provoca mando erróneo. Verificar mazo y bobinas; si hay tensiones/señales correctas y la válvula está bien, la PCB es la causa. |
| F.62 | Error, desconexión retardada de la válvula de control de combustible | Relé/triac de mando en la placa puede quedar ‘pegado’ o con retardo, manteniendo la válvula excitada. Si cableado, electrodo y válvula están OK, el fallo reside en la PCB. |
| F.63 | Fallo: EEPROM | Corrupción/defecto de la memoria integrada en la placa. Tras reset y comprobación de parámetros, si reaparece, la solución es sustituir la PCB. |
| F.64 | Error, electrónica/sensor de temperatura | La lectura A/D de NTC la realiza la placa; si NTC y cableado miden bien, el fallo es del circuito de medida de la PCB. Confirmar midiendo 5V/3.3V de referencia y continuidad. |
| F.65 | Error de temperatura de la electrónica | La propia electrónica de la placa detecta sobretemperatura (sensor interno o circuito afectado). Si no hay causas externas de calor y persiste, la PCB está dañada. |
| F.67 | Fallo: electrónica/llama | Señal de ionización no plausible por fallo del circuito de detección en la placa. Si electrodo, toma de tierra y cableado están correctos, la PCB es la responsable. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Renova 052005326
- Referencia de catálogo
- 052005326
- Marca
- Renova
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 0 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Renova Micra 2 24 SE (PDF)Documento © Renova, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 052005326
¿Esta placa electrónica principal Hermann Ref. 052005326 es compatible con la caldera Micra Condens 26?
¿Vale esta placa para la caldera Micra 2 24E?
¿Puedo usar la placa Ref. 052005326 en la caldera Renova Habitat 23E?
¿Cuántos modelos son compatibles con la placa electrónica principal Hermann Ref. 052005326?
¿Qué códigos de error son documentados para esta placa?
¿Dónde puedo encontrar la referencia de esta placa?
