Kurze Antwort
Die Ariston Genus One Net 24 FF ist ein wandhängendes Gas-Brennwertgerät mit einer Leistung von 24 kW, ausgestattet mit einem XTRATECH-Edelstahlwärmetauscher, einer Modulation von 1:10, einem LCD-Display, integrierter Ariston Net-Konnektivität und einer Energieeffizienzklasse von A+. Ihr elektronisches Steuersystem generiert alphanumerische Codes auf dem Display, um die Art der Störung zu identifizieren: Die Codes 1xx beziehen sich auf den Heizkreislauf, die 2xx auf den Warmwasserkreislauf, die 3xx auf die Elektronikplatine, die 5xx auf die Zündung und Flammenerkennung, und die 6xx auf den Lüftungs- und Abgaskreislauf. Die Codes mit dem Präfix „P“ (1P1, 1P4, 5P3…) sind Hinweise auf einen sanften Blockierungsmodus: Der Kessel versucht, sich selbst zu erholen, bevor er endgültig blockiert.
Fehlertabelle der Genus One Net 24 FF
Schnelle Übersicht aller Codes. Weiter unten finden Sie die Details zu jedem einzelnen mit Ursache und Lösung.
| Code | Significado |
|---|---|
| 101 | Übertemperatur im Primärkreislauf |
| 102 | Fehler im Drucksensor des Heizkreises |
| 105 | Unzureichende Zirkulation im Heizkreislauf |
| 108 | Unzureichender Druck im Heizkreislauf — Nachfüllen erforderlich |
| 109 | Heizkreisdruck über 3 bar |
| 110 | Fehler im Vorlauftemperatur-NTC-Sensor des Heizkreises |
| 112 | Fehler im NTC-Temperatursensor des Rücklaufs im Heizkreislauf |
| 1P1 | Hinweis auf unzureichende Zirkulation (erstes Signal) |
| 1P4 | Wassermangel — Kreislauf muss gefüllt werden |
| 1P7 | Zu viele automatische Nachfüllzyklen in 50 Minuten (mehr als 5) |
| 201 | Fehler im NTC-Sensor des Warmwasserkreislaufs |
| 301 | EEPROM-Speicherfehler auf der Elektronikplatine |
| 303 | Fehler in der Hauptplatine |
| 304 | Zu viele manuelle Rückstellungen in 15 Minuten (mehr als 5) |
| 309 | Fehler im Gasventilrelais |
| 313 | Niedrige Netzspannung |
| 3P9 | Benachrichtigung über geplante regelmäßige Wartung |
| 501 | Flammenausfall nach Zündversuchen |
| 502 | Flamme erkannt bei geschlossenem Gasventil |
| 504 | Flammenausfall während des Betriebs |
| 5P3 | Flammenabriss während des Betriebs (wiederholte Warnung) |
| 5P6 | Fehler bei der Zündprüfung |
| 604 | Unzureichende Lüftergeschwindigkeit |
| 611 | Lüfterwarnung — Fehler bei der Luftzufuhr oder Rauchgasabführung |
| 612 | Fehler im Lüfter — Geschwindigkeit nicht korrekt gemessen |
| 6P1 | Verzögerung bei der Freigabe des Abgasdruckschalters beim Start der Zündung |
| 6P2 | Der Abgasschalter öffnet sich während des Betriebs |
Was Sie selbst überprüfen können
Einige Warnmeldungen lassen sich durch einfache und sichere Überprüfungen beheben: den Wasserdruck auffüllen, die Luft aus den Heizkörpern entlüften, überprüfen, ob das Gasventil geöffnet ist, oder den Kessel nach einer vorübergehenden Blockierung zurücksetzen. Wenn der Code danach erneut erscheint, gibt es eine zugrunde liegende Ursache, die von einem qualifizierten Techniker überprüft werden sollte. Nicht manipulieren interne Gaskomponenten und Elektronik.
Wie man den Druck Schritt für Schritt wieder auffüllt
- Lokalisieren Sie die Füllhahn unter dem Kessel.
- Öffne sie langsam, während du den Manometer.
- Schließen Sie das Ventil, wenn es bei zwischen 1 und 1,5 bar im kalten Zustand.
- Entlüfte die Heizkörper, beginnend mit dem am weitesten entfernten, und überprüfe den Druck erneut.
- Setzen Sie den Kessel zurück; wenn die Druckanzeige verschwindet, war das Problem gelöst.
Alle Codes und ihre Lösung
101 — Übertemperatur im Primärkreislauf
Warum erscheint: Der NTC-Ausgangssensor erkennt eine übermäßige Temperatur. Häufige Ursachen: unzureichende Zirkulation aufgrund eines verschmutzten Filters oder einer schwachen Pumpe, Kalkablagerungen im Wärmetauscher oder Luft im Kreislauf.
Was tun: Entlüften Sie die Heizkörper, reinigen Sie den Kessel-Filter und überprüfen Sie den Druck im Kreislauf. Wenn das Problem weiterhin besteht, sollte ein Techniker die Pumpe und den Wärmetauscher überprüfen.
Ersatzteil bezogen auf: Wärmetauscher

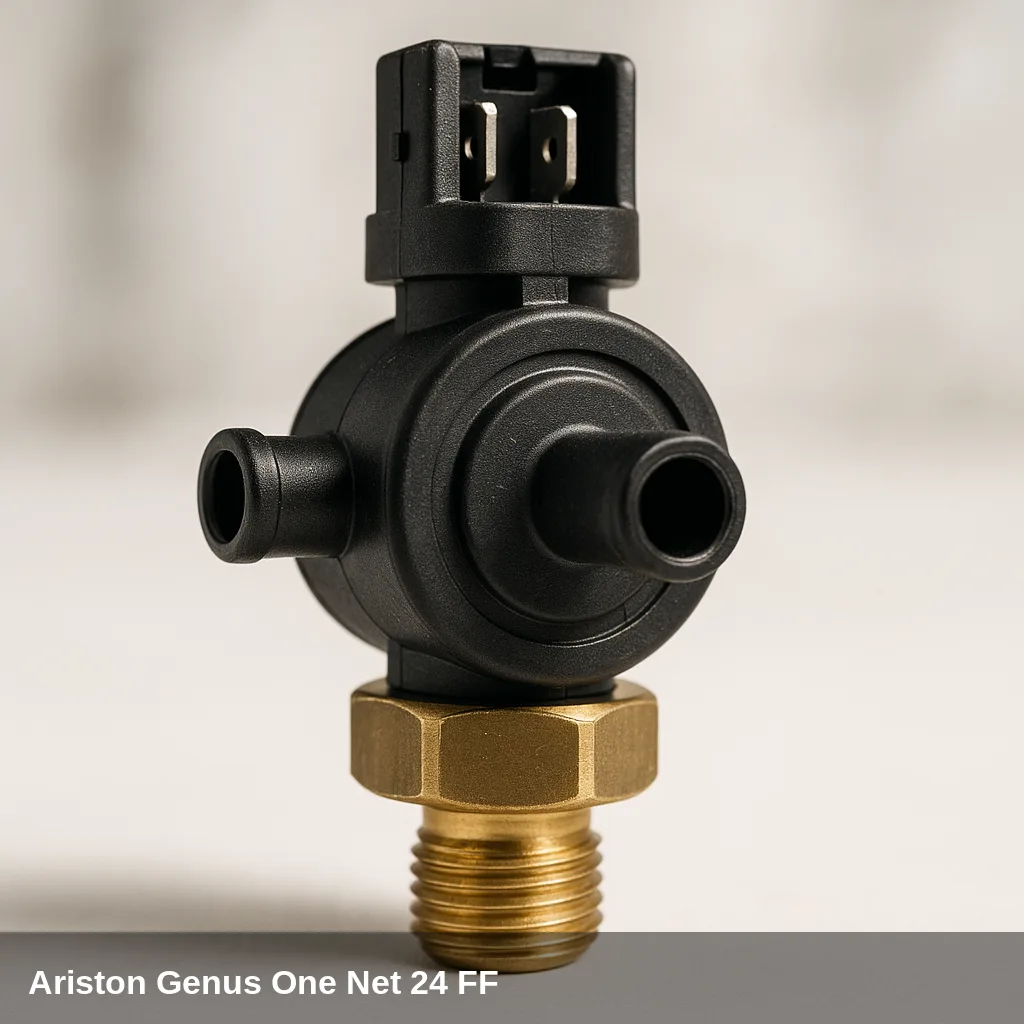

102 — Fehler im Drucksensor des Heizkreislaufs
Warum erscheint: Kurzschluss oder Unterbrechung im Drucksondenkreis. Dies kann auf beschädigte Verkabelung oder einen defekten Sensor zurückzuführen sein.
Was tun: Ein Techniker sollte die Verkabelung des Sensors überprüfen und ihn ersetzen, wenn der Fehler intern im Sensor liegt.
Ersatzteil bezogen auf: Drucksensor / Füllventil
105 — Unzureichende Zirkulation im Heizkreislauf
Warum erscheint: Übermäßiger Temperaturunterschied zwischen Vorlauf und Rücklauf. Kann auf eine schwache Pumpe, geschlossene Ventile, verstopften Filter oder eine Installation mit reduziertem Durchfluss hinweisen.
Was tun: Überprüfen Sie, ob alle Zonenventile geöffnet sind, reinigen Sie den Maschenfilter und überprüfen Sie die ordnungsgemäße Funktion der Pumpe.
Betroffenes Bauteil: Umwälzpumpe
108 — Heizkreislaufdruck zu niedrig — Nachfüllen erforderlich
Warum erscheint: Der Druck ist unter den minimalen Betriebswert gefallen (normalerweise 0,5 bar). Ursachen: Leck im Kreislauf, Entlüften der Heizkörper ohne Nachfüllen oder Ausfall des Ausdehnungsgefäßes.
Was tun: Den Füllhahn öffnen, bis der Druck zwischen 1 und 1,5 bar erreicht ist, und RESET drücken. Wenn der Druck in kurzer Zeit wieder abfällt, kann es ein Leck geben oder das Ausdehnungsgefäß ist defekt.
Ersatzteil bezogen auf: Drucksensor / Füllventil
109 — Druck im Heizkreislauf über 3 bar
Warum erscheint: Überdruck durch übermäßiges Befüllen, Füllventil in offener Position blockiert oder Ausdehnungsgefäß ohne Druck.
Was tun: Die Heizung ausschalten und abkühlen lassen. Wasser über das Sicherheitsventil ablassen, bis der Druck unter 2 bar liegt. Nicht neu starten, bis der Druck korrekt ist.
Ersatzteil bezogen auf: Drucksensor / Füllventil
110 — Fehler im Vorlauftemperatur-NTC-Sensor des Heizkreises
Warum erscheint: Offener Stromkreis oder Kurzschluss im Ausgangstemperatursensor. Möglicherweise ist der Sensor beschädigt oder die Verkabelung defekt.
Was tun: Ein Techniker sollte den Widerstand des NTC-Sensors messen und ihn ersetzen, wenn er außerhalb des angegebenen Bereichs liegt.
Betroffenes Bauteil: Temperaturfühler / -sensor
112 — Fehler im NTC-Temperatursensor des Rücklaufs im Heizkreislauf
Warum erscheint: Offener Stromkreis oder Kurzschluss im Rücklauftemperaturfühler. Fühler defekt oder lose Verbindungen.
Was tun: Ein Techniker sollte die elektrischen Verbindungen des Rücklauffühlers überprüfen und diesen ersetzen, wenn die Widerstandsmessung nicht korrekt ist.
Betroffenes Bauteil: Temperaturfühler / -sensor
1P1 — Warnung bei unzureichender Zirkulation (erste Anzeige)
Warum erscheint: Der Temperaturunterschied zwischen Vorlauf und Rücklauf überschreitet den Schwellenwert, hat jedoch noch keine endgültige Blockierung erreicht. Es könnte Luft im Kreislauf sein, die Pumpe läuft auf niedriger Geschwindigkeit oder die Ventile sind teilweise geschlossen.
Was tun: Entlüften Sie die Luft aus dem Heizkreislauf und überprüfen Sie die Fördermenge der Pumpe. Der Kessel kann sich selbst erholen; wenn die Warnung erneut auftritt, rufen Sie den Techniker.
Betroffenes Bauteil: Umwälzpumpe
1P4 — Wassermangel — Kreislauf muss gefüllt werden
Warum erscheint: Der Druck ist unter 0,6 bar gefallen. Kleine Undichtigkeit, Entlüftung der Heizkörper ohne anschließendes Nachfüllen oder Defekt des Ausdehnungsgefäßes.
Was tun: Den Kreislauf mit dem Füllhahn auf 1-1,5 bar auffüllen. Wenn der Zyklus häufig wiederholt wird, den Kreislauf auf Lecks überprüfen.
Ersatzteil bezogen auf: Drucksensor / Füllventil
1P7 — Zu viele automatische Füllzyklen in 50 Minuten (mehr als 5)
Warum erscheint: Aktives Leck im Kreislauf oder Ausfall des Ausdehnungsgefäßes, das den Kessel zwingt, sich in abnormaler Häufigkeit nachzufüllen.
Was tun: Den gesamten Heizkreislauf auf sichtbare Lecks überprüfen. Ein Techniker sollte den Einstelldruck des Ausdehnungsgefäßes überprüfen.
Ersatzteil bezogen auf: Drucksensor / Füllventil
201 — Fehler im NTC-Sensor des Warmwasserkreislaufs
Warum erscheint: Offener Stromkreis oder Kurzschluss im NTC-Sensor für Warmwasser. Defekter Sensor oder beschädigte Verbindungen.
Was tun: Ein Techniker sollte die Anschlüsse und den Widerstand des NTC-Fühlers für das Brauchwarmwasser überprüfen und ihn bei Bedarf austauschen.
Betroffenes Bauteil: Temperaturfühler / -sensor
301 — EEPROM-Speicherfehler auf der Elektronikplatine
Warum erscheint: Interner Fehler im nichtflüchtigen Speicher der Steuerplatine. Kann nach einem plötzlichen Stromausfall oder durch Alterung der Platine auftreten.
Was tun: Versuchen Sie einen Reset über die RESET-Taste. Wenn der Code weiterhin besteht, sollte ein Techniker prüfen, ob die Platine neu programmiert oder ersetzt werden muss.
Ersatzteil bezogen auf: Platine / elektronische Steuerung
303 — Fehler in der Hauptplatine
Warum erscheint: Interner Fehler des Mikroprozessors oder der Schaltkreise der Platine. Bei der Genus One wird dies häufig mit degradierten SMD-Kondensatoren in Verbindung gebracht, die den Gaskreis beeinflussen.
Was tun: Den Kundendienst anrufen. In einigen dokumentierten Fällen liegt die Ursache an einem Keramikkondensator von 1 nF oder 22 nF, der parallel zur Magnetspule des Gasventils geschaltet ist und ersetzt werden muss.
Ersatzteil bezogen auf: Platine / elektronische Steuerung
304 — Zu viele manuelle Rückstellungen in 15 Minuten (mehr als 5)
Warum erscheint: Der Benutzer hat wiederholt RESET gedrückt, ohne den zugrunde liegenden Fehler zu identifizieren. Der Kessel blockiert, um Schäden zu vermeiden.
Was tun: Nicht mehr RESET drücken. Rufen Sie den technischen Service an, um die Grundursache zu diagnostizieren, die die wiederholten Rückstellungen verursacht hat.
Ersatzteil bezogen auf: Platine / elektronische Steuerung
309 — Fehler im Gasventilrelais
Warum erscheint: Das Relais, das die Öffnung des Gasventils steuert, weist einen elektrischen Fehler auf. In der Genus One ist dies häufig mit der Degradation von SMD-Komponenten (BCP53-16 Transistoren oder Widerstände) auf der Steuerplatine verbunden.
Was tun: Techniker erforderlich. Die Überprüfung umfasst das Relais des Ventils, die Anschlussverkabelung und die Inspektion der Platine; es kann notwendig sein, Komponenten oder die gesamte Platine zu ersetzen.
Ersatzteil bezogen auf: Platine / elektronische Steuerung
313 — Niedrige Netzspannung
Warum erscheint: Die von der Platine erkannte Netzspannung liegt unter dem erforderlichen Minimum. Es könnte ein Problem mit der häuslichen Elektroinstallation oder ein Defekt in der Platine selbst sein.
Was tun: Überprüfen Sie die Spannung im Sicherungskasten. Wenn die Netzspannung korrekt ist, sollte ein Techniker die elektronische Platine überprüfen.
Betroffenes Bauteil: Elektroinstallation
3P9 — Hinweis auf geplante regelmäßige Wartung
Warum erscheint: Es ist kein Fehler. Der Kessel hat die eingestellte Anzahl von Betriebsstunden oder den Zeitraum für die jährliche Wartung erreicht.
Was tun: Kontaktieren Sie den technischen Service, um die jährliche Wartung durchzuführen. Die Benachrichtigung kann vorübergehend im Servicemenü deaktiviert werden (Option 8.5, Wert 0).
501 — Flammenausfall nach Zündversuchen
Warum erscheint: Der Kessel hat nach 5 Versuchen keine Flamme erkannt. Mögliche Ursachen: Gasventil geschlossen oder unzureichender Gasdruck, verschmutzte oder abgenutzte Ionisationselektrode, verschmutzter Brenner oder blockiertes Abgasrohr.
Was tun: Überprüfen Sie, ob die Gashähne geöffnet sind und eine Gasversorgung vorhanden ist (andere Gasgeräte überprüfen). Drücken Sie einmal RESET. Wenn es sich wiederholt, sollte ein Techniker die Ionisationselektrode reinigen oder ersetzen und den Brenner überprüfen.
Betroffenes Bauteil: Zünd-/Ionisationselektrode
502 — Flamme erkannt bei geschlossenem Gasventil
Warum erscheint: Die Ionisationselektrode sendet ein Flammensignal, wenn das Ventil geschlossen sein sollte. Möglicherweise ist die Elektrode feucht oder mit leitfähigen Ablagerungen bedeckt, oder das Gasventil schließt nicht richtig.
Was tun: Die Heizung ausschalten. Ein Techniker sollte den Zustand der Elektrode überprüfen, sie reinigen oder ersetzen und das ordnungsgemäße Schließen des Gasventils kontrollieren.
Betroffenes Bauteil: Zünd-/Ionisationselektrode
504 — Flammenausfall während des Betriebs
Warum erscheint: Die Flamme ist während des Heizzyklus unerwartet erloschen. Häufige Ursachen bei der Genus One: instabiler Gasdruck, verschlechtertes Ionisationselektrode oder Verschleiß von Komponenten auf der Steuerplatine (SMD-Kondensatoren im Gaskreisventil).
Was tun: Ein Techniker sollte den dynamischen Gasdruck am Brenner, den Zustand der Elektrode und die elektronische Platine überprüfen. RESET nur einmal drücken; wenn die Blockierung zurückkehrt, nicht weiter versuchen.
Betroffenes Bauteil: Zünd-/Ionisationselektrode
5P3 — Flammenabriss während des Betriebs (wiederholte Warnung)
Warum erscheint: Die Flamme trennt sich intermittierend vom Brenner. Bei der Genus One ist dies einer der häufigsten Codes und wird normalerweise mit einem abgenutzten Ionisationselektroden, niedrigem Gasdruck oder einem Fehler in der Elektronikplatine (degradierte SMD-Kondensatoren neben dem Steuertransistor des Gasventils) in Verbindung gebracht.
Was tun: Ein Techniker sollte die Ionisationselektrode reinigen oder ersetzen, den Gasdruck überprüfen und, falls das Problem weiterhin besteht, die elektronische Platine mit besonderem Augenmerk auf die Kondensatoren des Ventilkreises inspizieren.
Betroffenes Bauteil: Zünd-/Ionisationselektrode
5P6 — Zündversuch fehlgeschlagen
Warum erscheint: Die Selbstprüfungssequenz des Zündsystems wird nicht korrekt abgeschlossen. Es könnte die Zündelektrode, der Zündtransformator oder die Platine sein.
Was tun: Ein Techniker sollte die Zündelektrode, deren Verbindungen und den Zündtransformator überprüfen.
Betroffenes Bauteil: Zünd-/Ionisationselektrode
604 — Unzureichende Lüftergeschwindigkeit
Warum erscheint: Der Lüfter erreicht nicht die erforderliche Drehzahl, um eine sichere Verbrennung zu gewährleisten. Ursachen: verschmutzter oder blockierter Lüfter, abgenutzter Lüftermotor, verstopftes Abgasrohr oder elektrischer Fehler im Hall-Sensor.
Was tun: Ein Techniker sollte den Ventilator überprüfen und reinigen, das Abgasrohr kontrollieren und die Signale des Hall-Sensors überprüfen. Wenn der Motor beschädigt ist, muss er ausgetauscht werden.
Ersatzteil bezogen auf: Lüfter / Abzug
611 — Lüfterwarnung — Fehler bei der Luftzufuhr oder Rauchgasabführung
Warum erscheint: Das System erkennt ein Problem im Belüftungskreislauf: teilweise verstopftes Abgasrohr, verschmutzter oder schleifender Ventilator oder Kondensat blockiert den Abgasausgang an kalten Tagen.
Was tun: Überprüfen Sie, dass das Abgasrohr nicht verstopft oder eingedrückt ist. Ein Techniker sollte den Ventilator und das Abgassystem überprüfen.
Ersatzteil bezogen auf: Lüfter / Abzug
612 — Fehler im Lüfter — Geschwindigkeit nicht korrekt gemessen
Warum erscheint: Der Drehzahlsensor des Lüfters (Hall-Sensor) sendet kein gültiges Signal an die Platine. Der Sensor oder der Lüftermotor selbst könnte defekt sein.
Was tun: Ein Techniker sollte den Hall-Sensor des Lüfters, die Verkabelung und den Motor überprüfen. Wenn der Motor kein Signal gibt, muss die Einheit ausgetauscht werden.
Ersatzteil bezogen auf: Lüfter / Abzug
6P1 — Verzögerung bei der Freigabe des Rauchdruckschalters beim Starten der Zündung
Warum erscheint: Der Abgasdruckschalter schließt nicht innerhalb der vorgesehenen Zeit, wenn der Lüfter startet. Mögliche Ursachen könnten ein langsamer Start des Lüfters, ein defekter Druckschalter, ein verstopftes Kapillarrohr des Druckschalters oder ein Abgasrohr mit zu hohem Widerstand sein.
Was tun: Ein Techniker sollte den korrekten Start des Lüfters, die Verbindung des Kapillarrohrs des Druckschalters und den Zustand des Druckschalters überprüfen.
Ersatzteil bezogen auf: Lüfter / Abzug
6P2 — Der Abgasdruckschalter öffnet während des Betriebs
Warum erscheint: Der Druckschalter verliert das Drucksignal, während der Kessel in Betrieb ist. Dies weist auf einen Rückgang des Luftstroms im Ventilator, eine teilweise Verstopfung des Abgaswegs oder einen defekten Druckschalter hin.
Was tun: Ein Techniker sollte den Lüfter unter Last, das Kapillarrohr des Druckschalters und den Abgasweg überprüfen.
Ersatzteil bezogen auf: Lüfter / Abzug
Wann sollte man einen Techniker rufen?
technischen Eingriff durch einen Fachmann. qualifizierte Fachkraft mit dem richtigen Equipment. Wenn derselbe Code nach dem Zurücksetzen erneut erscheint oder der Druck immer wieder abfällt, ist eine professionelle Überprüfung ratsam. In Uniclima finden Sie Ersatzteile für diesen Kessel.
Häufig gestellte Fragen
Der Code 108 zeigt an, dass der Druck im Heizkreislauf zu niedrig ist. Lokalisieren Sie den Füllhahn (normalerweise ein Anschluss mit Hebel unter dem Kessel), öffnen Sie ihn langsam, bis das Manometer zwischen 1 und 1,5 bar anzeigt, und drücken Sie RESET. Wenn der Druck in den folgenden Tagen wieder abfällt, könnte es ein Leck im Kreislauf geben oder das Ausdehnungsgefäß könnte eine Überprüfung benötigen.
Der Code 501 bedeutet, dass der Kessel nach mehreren Versuchen keine Flamme erkannt hat. Überprüfen Sie zuerst, ob das Gasventil geöffnet ist und ob andere Gasgeräte normal funktionieren. Drücken Sie RESET nur einmal. Wenn die Sperre häufig zurückkehrt, könnte die Ionisationselektrode verschmutzt oder abgenutzt sein und muss von einem Techniker überprüft werden.
Diese Kombination von Codes ist charakteristisch für die Genus One. In vielen Fällen wird sie durch die Abnutzung der Ionisationselektrode verursacht, aber wenn die neue Elektrode das Problem nicht löst, liegt die Ursache oft in der Degradation von SMD-Keramikkondensatoren auf der Elektronikplatine, insbesondere im Steuerkreis des Gasventils. Eine Diagnose durch einen Techniker mit Messgeräten ist erforderlich.
Der Code 3P9 ist kein Fehler: Es handelt sich um eine Erinnerung an die geplante regelmäßige Wartung. Der Kessel funktioniert weiterhin normal. Es ist jedoch ratsam, den technischen Service zu kontaktieren, um die vom Hersteller empfohlene jährliche Inspektion durchzuführen, die die Reinigung des Brenners, die Überprüfung der Verbrennung und die Überprüfung der Sicherheitseinrichtungen umfasst.
