Capteur de Pression CEME Pour Fagor FE 24 NOx Ref. AS0003115

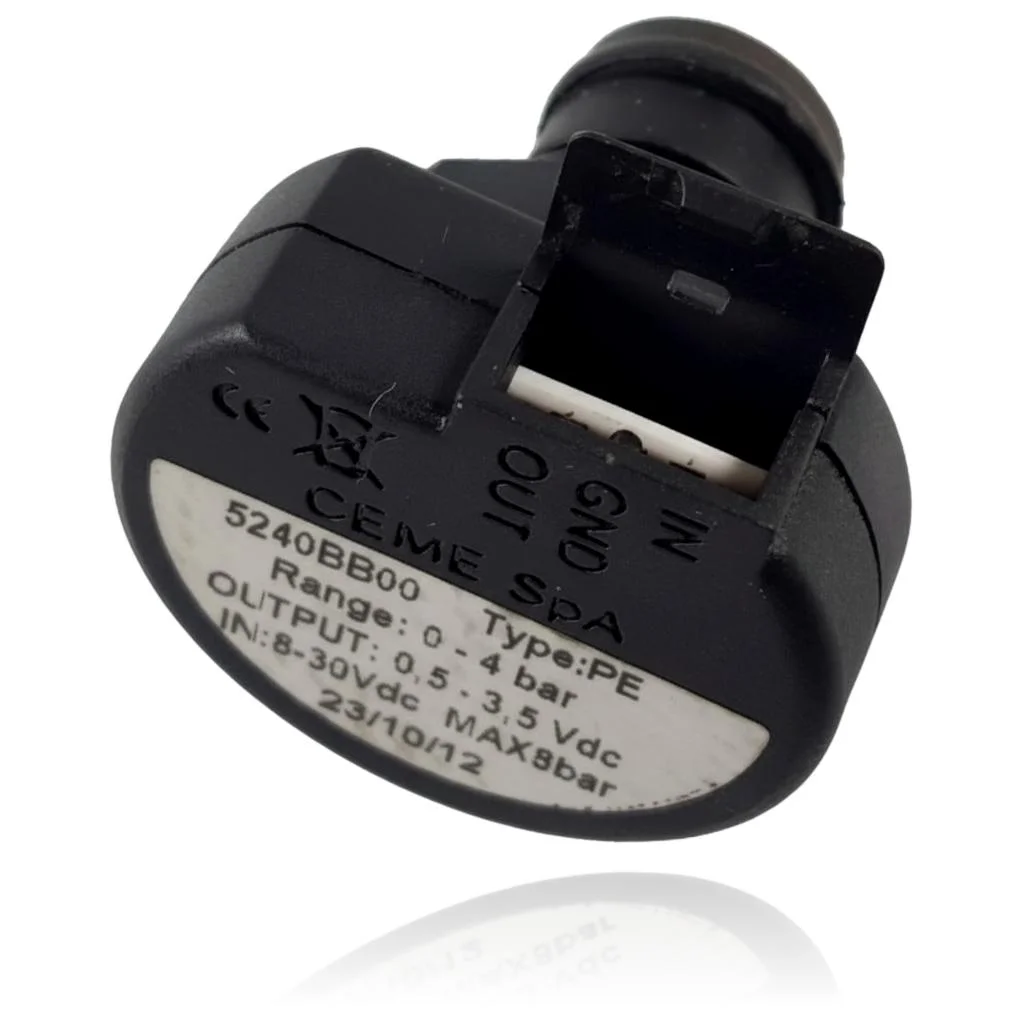

Captateur de pression CEME SpA, code 5240BB00, pour chaudières Fagor FE 24 NOX et FE20E/2. Il mesure la pression du circuit entre 0 et 4 bar (type PE) et délivre un signal de sortie de 0,5 à 3,5 Vdc proportionnel à la pression, avec une alimentation de 8 à 30 Vdc. Le changement nécessite de confirmer d'abord la défaillance de la pièce par un diagnostic technique, même lorsque la chaudière se bloque en raison d'une lecture de pression incorrecte ou ne détecte pas la pression.
- Type de pièce
- Capteurs de pression
- État
- Reconditionné
- Référence catalogue
- AS0003115
- Garantie
- 1 an
Chaudières Fagor compatibles avec la référence AS0003115
Capteur de pression avec référence AS0003115. Deux compatibilités vérifiées : FE 24 NOX et FEE 24 NOX.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Fagor FE 24 NOx | Fagor | Contraste |
| Fagor FEE 24 NOx | Fagor | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la réf. AS0003115 est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue AS0003115. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic dans le capteur de pression AS0003115
Le capteur de pression mesure la pression de l'eau pour l'électronique. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière se bloque et affiche une erreur de pression d'eau.
Cause : Le capteur n'envoie pas le bon signal à la carte, qui interprète qu'il n'y a pas suffisamment de pression.
Vérifiez le manomètre et remplissez le circuit s'il est sous pression ; si la pression est correcte et que le problème persiste, le problème peut être le capteur.
- 02
L'afficheur indique une panne de pression bien que le manomètre soit dans sa plage normale.
Cause : Le capteur électronique affiche une lecture différente de la pression réelle car son signal de sortie s'est écarté.
Comparez la pression de l'afficheur avec celle du manomètre analogique du même appareil avant de rejeter le capteur.
- 03
La chaudière ne démarre pas malgré qu'il semble y avoir suffisamment de pression d'eau.
Cause : La centrale fait confiance au signal du capteur et non à ce que montre le manomètre, donc une défaillance du capteur bloque le démarrage.
Vérifiez les câbles et le connecteur du capteur pour voir s'il y a un contact lâche ou oxydé qui interrompt le signal, avant de le remplacer.
- 04
La lecture de pression sur l'afficheur fluctue, tombe à zéro ou clignote sans raison apparente.
Cause : Un signal de sortie instable du capteur arrive de manière irrégulière à la carte.
Avec la chaudière allumée, déplacez délicatement le câblage du capteur pour voir si la lecture change en le touchant ; cela indiquerait un câble ou un connecteur desserré.
Codes d'erreur Fagor nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| F3 | Pression du circuit de chauffage hors plage (basse ou haute). | Ce symptôme peut être lié à la pièce, mais ne confirme pas qu'elle soit défectueuse. Un technicien doit vérifier l'équipement et son inspection selon le manuel avant de décider d'une réparation ou d'un remplacement. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche du capteur de pression Fagor AS0003115
- Référence catalogue
- AS0003115
- SKU interne Uniclima
- CPFE24N
- Marque
- Fagor
- Type de pièce
- Capteurs de pression
- Unités en stock
- 2 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Fabricant
- CEME SpA
- Code
- 5240BB00
- Plage de pression
- 0-4 bar
- Type
- PE
- Sortie
- 0,5-3,5 Vdc
- Alimentation (IN)
- 8-30 Vdc
- Pression maximale
- MAX 8 bar
- Date imprimée (date de fabrication possible)
- 23/10/12
Questions fréquentes sur le capteur de pression AS0003115
Qui fabrique le capteur de pression CEME Réf. AS0003115 pour la Fagor FE 24 NOX ?
Quel est le champ de pression mesuré par le capteur de pression CEME pour le Fagor FE 24 NOX ?
Quelle panne de la Fagor FE 24 NOX indique qu'il faut changer le capteur de pression CEME ?
Quelle est la signal de sortie du capteur CEME 5240BB00 monté sur la Fagor FE 24 NOX ?
Combien de modèles de chaudières sont compatibles avec le capteur de pression Réf. AS0003115 ?
Quelle est la référence du capteur de pression pour la Fagor FE 24 NOX ?
