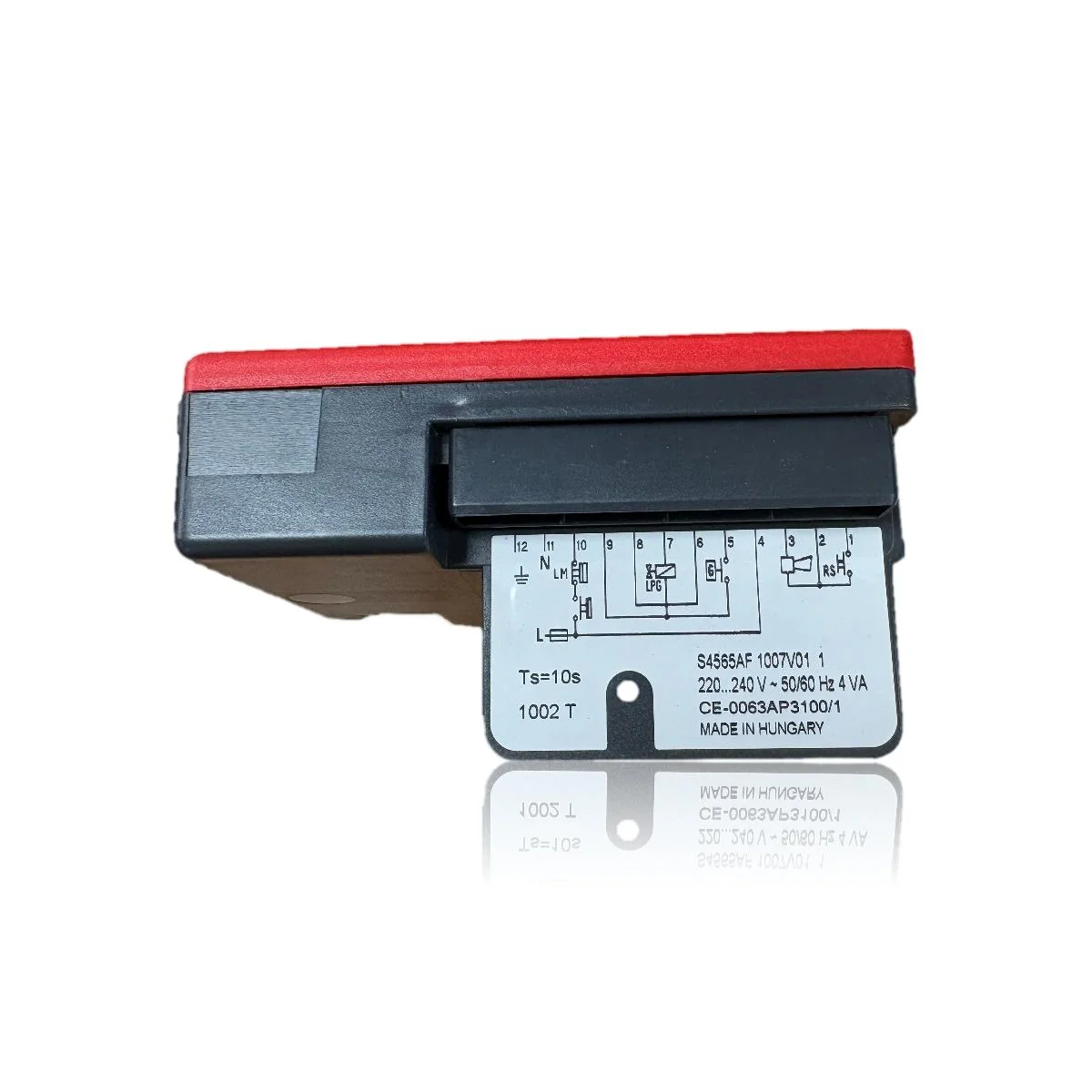

Boitier d'allumage Saunier Duval Thelia 30 E - Réf. S4565AF
Boîtier d'allumage électronique S4565AF (version 1007V01 1), fabriqué en Hongrie. Il se monte sur plusieurs chaudières Saunier Duval : Master Twin L 85 E, Sylva 24 E, Sylva FF 24 E, Thelia 30 E, Thelia Twin 28 E et Themis Twin 28 E. Il fonctionne à 220-240V, 50/60Hz, avec un temps de sécurité (Ts) de 10 secondes. Le remplacement nécessite de confirmer d'abord la défaillance de la pièce par un diagnostic technique, même en cas de défaillance de l'allumage de la chaudière ou de blocages d'allumage.
- Type de pièce
- Cartes électroniques
- État
- Reconditionné
- Référence catalogue
- S4565AF
- Garantie
- 1 an
Chaudières Saunier Duval compatibles avec la référence S4565AF
Carte électronique avec référence S4565AF. Six compatibilités vérifiées : TWIN L 85 E et 24 E.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval TWIN L 85 E | MASTER | Contraste |
| Saunier Duval 24 E | SYLVA | Contraste |
| Saunier Duval FF 24 E | SYLVA | Contraste |
| Saunier Duval 30 E | THELIA | Contraste |
| Saunier Duval TWIN 28 E | THELIA | Contraste |
| Saunier Duval TWIN 28 E | THEMIS | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence S4565AF est la pièce de votre chaudière ?
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue S4565AF. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic sur la carte électronique S4565AF
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière essaie de s'allumer mais se bloque et il faut la réarmer manuellement.
Cause : Le boîtier d'allumage ne complète pas la séquence d'allumage dans le temps de sécurité et interrompt le processus.
Vérifiez l'électrode d'allumage et son câble : s'ils sont sales, cassés ou mal placés, cela peut provoquer la même panne.
- 02
Le défaut d'allumage va et vient, parfois il démarre bien et d'autres fois il se bloque.
Cause : Un composant électronique qui se dégrade ne tombe pas toujours en panne de manière constante, surtout au froid ou après de nombreuses heures d'utilisation.
Notez à quel moment cela échoue (première mise en marche de la journée, après un certain temps de fonctionnement) pour savoir s'il s'agit d'un problème électronique ou mécanique.
- 03
La chaudière affiche un code de blocage lié à l'allumage ou à la flamme.
Cause : Le boîtier d'allumage gère l'étincelle et la détection de flamme ; s'il échoue, la centrale affiche un code d'erreur.
Consultez le manuel pour confirmer que le code indique une panne d'allumage et non une autre cause comme la pression ou la sonde.
- 04
La chaudière reste en attente et n'essaie même pas de s'allumer.
Cause : Si le boîtier ne reçoit pas ou ne traite pas l'ordre de démarrage, le brûleur n'essaie jamais de s'allumer.
Vérifiez que le courant arrive au boîtier avant de le remplacer, car une panne d'alimentation donne le même symptôme.
Codes d'erreur Saunier Duval nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| F.28 | Erreur : allumage sans succès au démarrage. | Le boîtier d'allumage S4565AF (transformateur/ionisation) ne délivre pas une étincelle stable ou ne permet pas de détecter la flamme, de sorte que la combustion ne s'établit pas ; vérifiez la HV d'étincelle, les masses et le signal d'ionisation, et faites un essai avec un S4565AF de comparaison. |
| F.29 | Erreur : perte de flamme. | Un défaut intermittent du transformateur/boîtier d'allumage S4565AF provoque des tentatives répétées et l'extinction de la flamme ; vérifiez la continuité et le rendement du transformateur, la présence de HV et la lecture d'ionisation en fonctionnement, et levez le doute par une substitution temporaire. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Saunier Duval S4565AF
- Référence catalogue
- S4565AF
- SKU interne Uniclima
- CECT30E
- Marque
- Saunier Duval
- Type de pièce
- Cartes électroniques
- Unités en stock
- 0 pcs
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Modèle
- S4565AF 1007V01 1
- Tension d'alimentation
- 220...240 V ~
- Fréquence
- 50/60 Hz
- Puissance
- 4 VA
- Temps de sécurité (Ts)
- 10 s
- Certification CE
- CE-0063AP3100/1
- Pays de fabrication
- Hongrie
- Code de date/lot
- 1002 T
- Schéma de bornes
- 12 terre · 11-10 N/LM · 9 · 8-7 GPL · 6-5 G · 4 · 3-2 RSH · 1
Questions fréquentes sur la carte électronique S4565AF
Cette boîte d'allumage S4565AF est-elle compatible avec une Saunier Duval Sylva FF 24 E ?
À quelle tension fonctionne le boîtier d'allumage de la Saunier Duval Thelia Twin 28 E ?
Que signifie Ts=10s dans ce boîtier d'allumage ?
Cette boîte d'allumage convient-elle pour une Saunier Duval Master Twin L 85 E ?
Quelle panne résout le remplacement de ce boîtier sur une Saunier Duval Themis Twin 28 E ?
