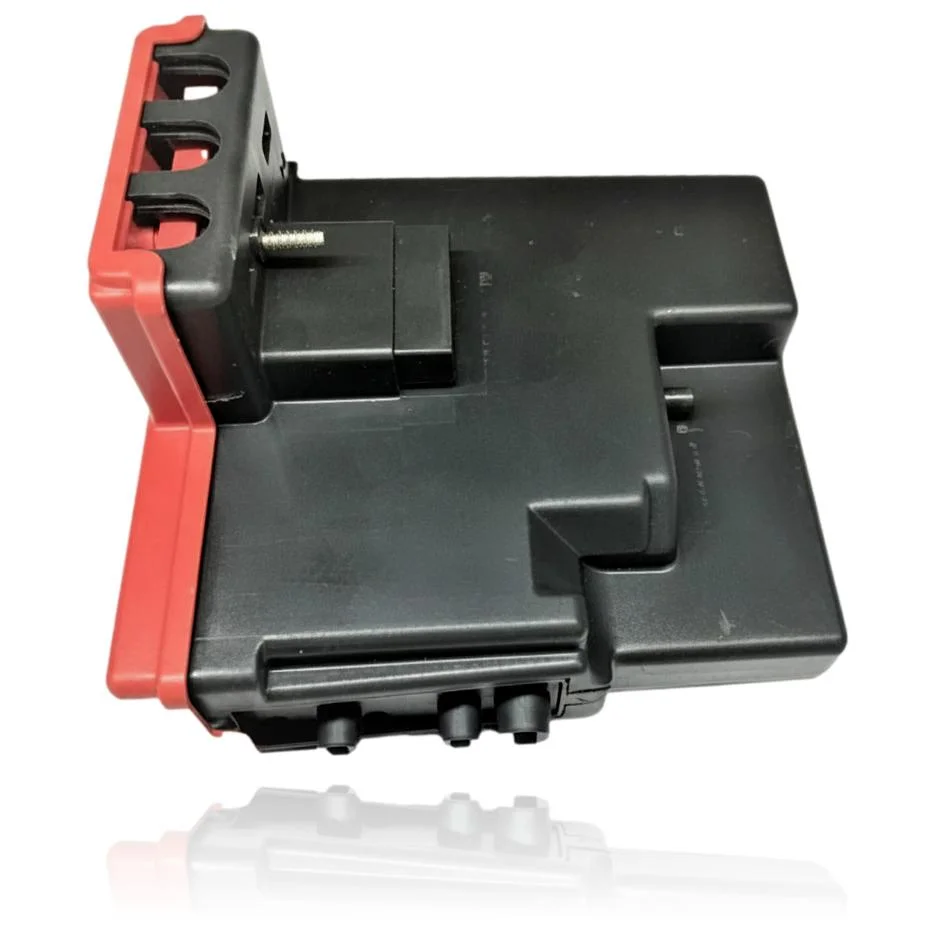

Module d'allumage Saunier Duval Master Twin L 85 E Ref. 05602400
Lorsque vous ouvrez le robinet ou allumez le chauffage, le Module d'Allumage Saunier Duval Master Twin L 85 E se charge de contrôler l'allumage et la modulation du brûleur, ainsi que la pompe et les sécurités de la chaudière. Si cette pièce tombe en panne, vous remarquerez que la chaudière ne démarre pas, se bloque ou présente un comportement erratique, et vous pourriez voir les codes d'erreur F.28 ou F.29. Ce module est compatible avec des chaudières des gammes Thelia Twin, Themis Twin, Thelia, Sylva et Master Twin, entre autres. Il doit être remplacé lorsque ces problèmes d'allumage ou de fonctionnement se présentent.
TVA incluse
Contacter par WhatsAppChaudières Saunier Duval compatibles avec la référence 05602400
Carte électronique avec référence 05602400. Cinq compatibilités vérifiées : Thelia Twin 28 E et Themis Twin 28 E.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval Thelia Twin 28 E | Thelia Twin | Contraste |
| Saunier Duval Themis Twin 28 E | Themis Twin | Contraste |
| Saunier Duval Thelia 30 E | Thelia | Contraste |
| Saunier Duval Sylva 24 E | Sylva | Contraste |
| Saunier Duval Master Twin L 85 E | Master Twin | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la ref. 05602400 est la pièce de votre chaudière
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 05602400. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes et erreurs que résout la carte électronique 05602400
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière n'allume pas le brûleur lorsqu'on demande de la chaleur.
Cause : Le module d'allumage est défectueux et ne génère pas d'étincelle, bien que le reste de la chaudière fonctionne correctement.
Regarde par le judas ou la grille si une étincelle se produit lors de la demande de chaleur : si tu ne vois pas d'étincelle, le module est le principal suspect.
- 02
Allumage intermittent : parfois il s'allume et d'autres fois non, avec une étincelle faible.
Cause : Le module se détériore avec la chaleur et l'utilisation, et ne fournit pas suffisamment d'énergie pour une étincelle constante.
Mesurez si la panne s'aggrave lorsque la chaudière est chaude après un certain temps de fonctionnement : ce schéma thermique est typique du module, pas de l'électrode.
- 03
La chaudière se bloque lors de la tentative de démarrage et demande un réarmement.
Cause : Si le module n'allume pas le brûleur dans le temps de sécurité, la chaudière se bloque en raison de l'absence de détection de flamme.
Vérifiez l'état de l'électrode et de son câblage avant de changer le module : un électrode desserré ou mal connecté peut provoquer le même blocage.
Codes d'erreur Saunier Duval que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| F.28 | Faux démarrage du brûleur | Le bruleur ne s'allume pas après cinq tentatives, ce qui indique un problème dans le processus d'allumage. Cela peut être dû à une défaillance du boitier d'allumage. Vérifiez l'alimentation en gaz et l'état du module. |
| F.29 | Faux démarrage du brûleur | Le brûleur ne s'allume pas après cinq tentatives, ce qui indique un problème dans le processus d'allumage. Cela peut être causé par une défaillance du module d'allumage. Assurez-vous que le gaz arrive correctement et que le module fonctionne correctement. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Saunier Duval 05602400
- Référence catalogue
- 05602400
- Marque
- Saunier Duval
- Type de pièce
- Cartes électroniques
- Unités en stock
- 5 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Saunier Duval THELIA TWIN 28 E (PDF)Document © Saunier Duval, fourni comme référence technique.
Questions fréquentes sur la carte électronique 05602400
Ce module est-il compatible avec ma Sylva 24 E ?
Comment reconnaît-on ce module dans une Thelia Twin 28 E ?
Quand faut-il changer le module d'allumage sur une Thelia 30 E ?
