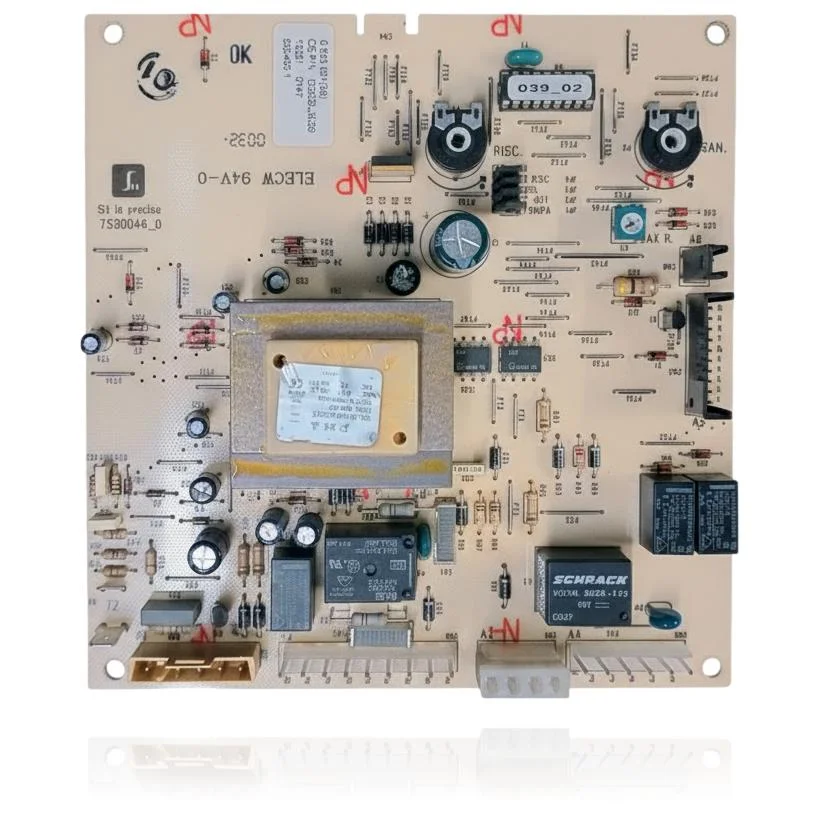

Carte Électronique De Contrôle Supra SP 21 EI / SP 21 I / SP 27 EI - Cód. 0 580 001(06)
La carte électronique de contrôle Supra SP 21 EI / SP 21 I / SP 27 EI gère l'allumage, la modulation du brûleur, la pompe et les sécurités de la chaudière. Lorsqu'elle tombe en panne, la chaudière peut ne pas démarrer, se bloquer ou présenter un fonctionnement erratique. L'utilisateur peut remarquer des erreurs telles que E00, qui indique un manque de communication avec l'afficheur, ou E70, E71 et E72, qui se réfèrent à des alarmes en cascade. Cette carte est compatible avec des modèles de la gamme Cointra Supra SP, comme le Supra SP 21 I, Supra SP 21 EI, entre autres. Elle doit être remplacée lorsque ces symptômes de panne sont observés.
TVA incluse
Contacter par WhatsAppFiche technique : chaudières Cointra compatibles avec la référence 9158641
Carte électronique avec référence 9158641. Quatre compatibilités vérifiées : Supra SP 21 I et Supra SP 21 EI.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Cointra Supra SP 21 I | Cointra Supra SP (gamme 2001/2003) | Contraste |
| Cointra Supra SP 21 EI | Cointra Supra SP (gamme 2001/2003) | Contraste |
| Cointra Supra SP 24 I | Cointra Supra SP (gamme 2001/2003) | Contraste |
| Cointra Supra SP 27 EI | Cointra Supra SP (gamme 2001/2003) | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence 9158641 est la pièce de votre chaudière ?
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 9158641. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes et erreurs que résout la carte électronique 9158641
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
L'afficheur de la chaudière reste blanc ou clignote sans raison apparente.
Cause : La carte contrôle l'afficheur ; si elle tombe en panne, elle ne montre pas d'informations stables.
Débranchez et rebranchez le connecteur de l'afficheur à la carte pour écarter un contact lâche.
- 02
La pompe circulatrice ne démarre pas quand elle le devrait, bien qu'on entende que la chaudière essaie de s'allumer.
Cause : Le relais de la carte qui alimente la pompe peut être bloqué ou ne pas fermer le contact.
Avec la chaudière demandant du chauffage, mesure si le courant arrive à la pompe depuis la carte avant de la remplacer.
- 03
La chaudière fonctionne quelques minutes puis se bloque toute seule, répétant le même cycle.
Cause : Un défaut dans la gestion électronique de la carte peut interrompre l'alimentation après un certain temps de fonctionnement.
Notez combien de temps il faut pour se bloquer : un temps fixe et répété indique plutôt un problème sur la carte électronique que sur un capteur externe.
- 04
Il n'y a aucune réaction en appuyant sur les boutons du panneau de commande.
Cause : Le microcontrôleur de la carte interprète les pressions ; s'il échoue, les boutons ne fonctionnent pas même si l'afficheur est en bon état.
Vérifiez que le câble ou le connecteur entre le panneau de commande et la carte est bien enclenché avant de déclarer la carte comme défectueuse.
Codes d'erreur Cointra que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| E00 | Sans communication avec l'afficheur. | La chaudière ne peut pas communiquer avec l'afficheur électronique. Cela peut être dû à un défaut de la carte électronique. Vérifiez les connexions de la carte et son état. |
| E70 | Alarme en cascade (sans communication avec les SLAVEs) | Une alarme en cascade a été activée, ce qui indique que le MASTER ne peut pas communiquer avec l'un des SLAVES. Cela peut être causé par une défaillance de la carte électronique. Vérifiez la communication entre les unités et l'état de la carte. |
| E71 | Alarme en cascade (alarme sur l'un des SLAVES) | Une alarme en cascade a été activée, ce qui indique qu'il y a une alarme sur l'un des SLAVES. Cela peut être causé par une défaillance de la carte électronique. Vérifiez l'état des SLAVES et de la carte. |
| E72 | Alarme en cascade (sans communication avec MASTER) | Une alarme en cascade a été activée, ce qui indique qu'un SLAVE ne peut pas communiquer avec le MASTER. Cela peut être causé par une défaillance de la carte électronique. Vérifiez la communication entre les unités et l'état de la carte. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Cointra 9158641
- Référence catalogue
- 9158641
- Marque
- Cointra
- Type de pièce
- Cartes électroniques
- Unités en stock
- 1 unité
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Données lues sur la pièce et dans la documentation du fabricant
Ce que nous n'avons pas pu vérifier n'apparaît pas ici.
- Code imprimé sur l'étiquette
- 0 580 001(06)
- CE PIN
- C085BL0059
- Code de lot / date
- 13287 0147
- Numéro de traçabilité
- 565495 1
- Classification du laminage de la PCB
- ELECW 94V-0 — marquage d'inflammabilité du stratifié FR4 ; il provient du fabricant du substrat, et non de la carte finie.
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Cointra Supra SP 27 EI (PDF)Document © Cointra, fourni comme référence technique.
Questions fréquentes sur la carte électronique 9158641
Quel code est imprimé sur l'étiquette de cette carte de contrôle pour la Supra SP 21 EI ?
Cette carte est-elle compatible avec les trois chaudières Supra SP 21 EI, SP 21 I et SP 27 EI ?
Que signifie la marque '94V-0' imprimée sur cette carte de la Supra SP 27 EI ?
