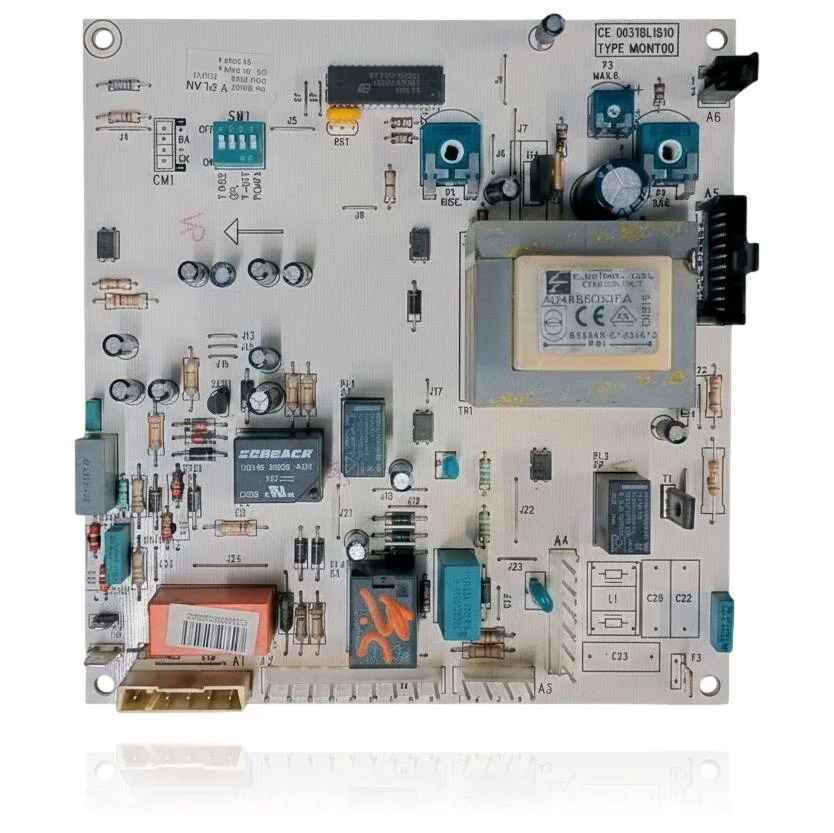

Carte Electronique Honeywell Pour Cointra Supra SP 21 EI
La carte électronique de contrôle régule l'allumage, la modulation du brûleur, la pompe et les sécurités de la chaudière Honeywell pour Cointra Supra SP 21 EI. En cas de défaillance, la chaudière peut ne pas démarrer, se bloquer ou se comporter de manière erratique, affichant des codes d'erreur tels que E00, E70, E71 ou E72. Cette carte est compatible avec d'autres modèles de la gamme Cointra Supra, comme le SP 27 EI, ainsi qu'avec les chaudières Roca Luna et Baxi Luna. Un technicien doit confirmer par un diagnostic s'il est nécessaire de la remplacer en cas de pannes de fonctionnement ou d'erreurs de communication.
- Type de pièce
- Cartes électroniques
- État
- Reconditionné
- Référence catalogue
- V9158641
- Garantie
- 1 an
Chaudières Cointra compatibles avec la référence V9158641
Carte électronique avec référence V9158641. Quatre compatibilités vérifiées : SP 21 EI et SP 27 EI.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Cointra SP 21 EI | Cointra Supra (Ineco) | Contraste |
| Cointra SP 27 EI | Cointra Supra (Ineco) | Contraste |
| Cointra Roca Luna | Roca / Baxi Luna (équivalent commercial) | Contraste |
| Cointra Baxi Luna | Roca / Baxi Luna (équivalent commercial) | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence V9158641 est la pièce de votre chaudière ?
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue V9158641. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic sur la carte électronique V9158641
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière ne s'allume pas et il n'y a aucune lumière ni information sur l'afficheur, comme si elle ne recevait pas de courant.
Cause : La carte est celle qui contrôle l'allumage général. Si sa partie d'alimentation tombe en panne, la chaudière ne démarre pas même si le courant arrive.
Avant de penser que la carte est cassée, vérifiez que l'interrupteur général et le fusible de la carte sont en bon état.
- 02
Différents codes d'erreur apparaissent tous les quelques jours, sans un schéma clair.
Cause : Un défaut intermittent dans les composants de la carte peut provoquer des erreurs variées, en fonction du circuit qui tombe en panne à chaque instant.
Notez le code exact et quand il apparaît : s'il change toujours, il est plus probable que le problème soit sur la carte et non sur un capteur spécifique.
- 03
Le thermostat d'ambiance n'arrive pas à allumer la chaudière, bien que tout semble normal dans la chaudière.
Cause : La carte a un système qui convertit le signal du thermostat en un ordre d'allumage. Si cette partie tombe en panne, l'ordre n'est pas transmis.
Tout d'abord, assurez-vous que le thermostat fait clic et que le câble qui va à la chaudière est bien connecté avant de blâmer la carte.
- 04
La chaudière s'éteint toute seule de temps en temps et se rallume sans que vous fassiez quoi que ce soit.
Cause : De petits coupures dans les soudures ou les relais de la carte peuvent interrompre l'alimentation des composants qui maintiennent la chaudière allumée.
Avant de changer la carte, vérifiez visuellement s'il y a des zones brûlées, des soudures fissurées ou des connecteurs desserrés.
Codes d'erreur Cointra nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| E00 | Sans communication avec l'afficheur. | La chaudière ne peut pas communiquer avec l'afficheur électronique. Cela peut être dû à un défaut de la carte électronique. Vérifiez les connexions de la carte et son état. |
| E70 | Alarme en cascade (sans communication avec les SLAVEs) | Une alarme en cascade a été activée, indiquant que le MASTER ne peut pas communiquer avec l'un des SLAVES. Cela peut être causé par un défaut de la carte électronique. Vérifiez la carte et son fonctionnement. |
| E71 | Alarme en cascade (alarme sur l'un des SLAVES) | Une alarme en cascade a été activée, ce qui indique qu'il y a une alarme sur l'un des SLAVES. Cela peut être causé par un problème sur la carte électronique. Vérifiez la carte et l'état des SLAVES. |
| E72 | Alarme en cascade (sans communication avec MASTER) | Une alarme en cascade a été activée, indiquant qu'un SLAVE ne peut pas communiquer avec le MASTER. Cela peut être dû à un défaut de la carte électronique. Vérifiez la carte et son état. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Cointra V9158641
- Référence catalogue
- V9158641
- SKU interne Uniclima
- PESC21EIX
- Marque
- Cointra
- Type de pièce
- Cartes électroniques
- Unités en stock
- 1 unité
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Fabricant principal
- Honeywell
- Relais auxiliaire fabricant
- SCHRACK
- Système associé
- Y-PLAN
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Cointra SP 27 EI (PDF) Document © Cointra, fourni comme référence technique.
Questions fréquentes sur la carte électronique V9158641
Cette carte Honeywell est-elle compatible avec une Cointra Supra SP 27 EI ?
Qui fabrique la plaque Réf. V9158641 de la Cointra Supra SP 21 EI ?
Que signifie le texte 'Y-PLAN' imprimé sur cette plaque de la Supra SP 21 EI ?
