Placa Bertelli & Partners HAGC21-IM03 Immergas Victrix Maior TT Ref. 027083

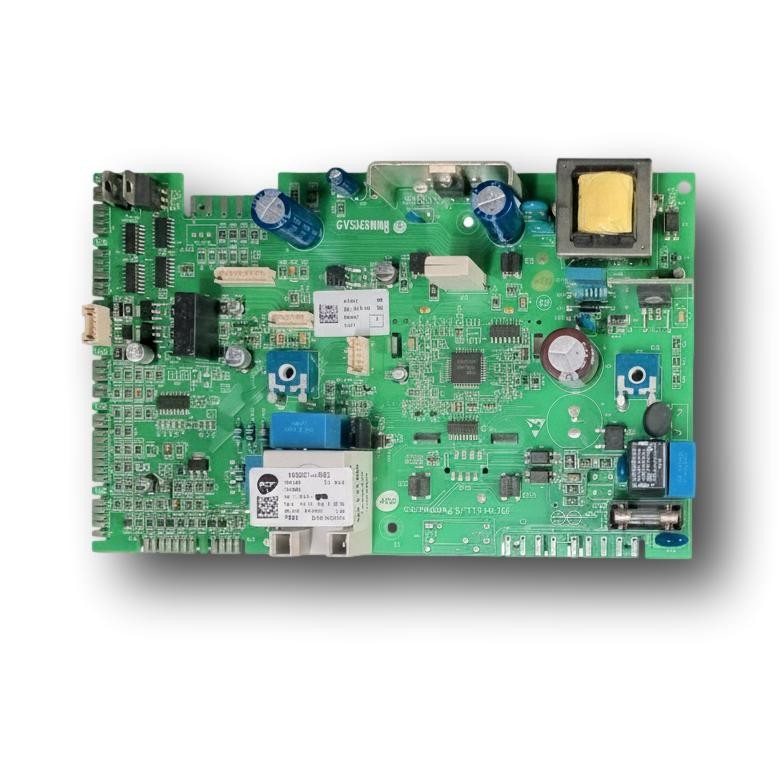

Placa electronica de control para calderas Immergas de la gama Victrix TT, Victrix Maior TT y Victrix Zeus 25. El modulo esta fabricado por Bertelli & Partners, con codigo HAGC21-IM03, confirmado por una pegatina y por el serigrafiado en espejo en la propia PCB. Funciona a 230V 50Hz. Se sustituye cuando la placa falla y la caldera deja de funcionar con normalidad.
Calderas Immergas compatibles con la referencia 027083
Placa electrónica con referencia 027083. Siete compatibilidades confirmadas con dos fuentes independientes: Victrix TT 24 y Victrix TT 28. Verifica la referencia serigrafiada en tu pieza antes de comprar.
Compatibilidad confirmada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Immergas Victrix TT 24 | Immergas Victrix TT | Confirmada · 2 fuentes |
| Immergas Victrix TT 28 | Immergas Victrix TT | Confirmada · 2 fuentes |
| Immergas Victrix TT 35 | Immergas Victrix TT | Confirmada · 2 fuentes |
| Immergas Victrix Maior TT 24 | Immergas Victrix Maior TT | Confirmada · 2 fuentes |
| Immergas Victrix Maior TT 28 | Immergas Victrix Maior TT | Confirmada · 2 fuentes |
| Immergas Victrix Maior TT 35 | Immergas Victrix Maior TT | Confirmada · 2 fuentes |
| Immergas Victrix Zeus 25 | Immergas Victrix Zeus | Confirmada · 2 fuentes |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 027083 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de placa electrónica que tienes montada: debe indicar 027083.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y averías que soluciona placa electrónica 027083
Placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
La caldera deja de responder de golpe, en pleno funcionamiento, y no vuelve a arrancar.
Causa: Un fallo interno en la placa de control detiene el proceso de gestión del quemador y el equipo se para.
Prueba un corte de corriente de un minuto y observa si arranca la secuencia de encendido antes de cambiar la placa.
Salta un código de error distinto cada pocos días, sin patrón claro.
Causa: Un componente de la placa falla de forma intermitente y genera lecturas erráticas en distintos puntos del control.
Apunta cada código que aparezca con fecha y hora; si son siempre distintos y sin relación, sospecha antes del cableado o las sondas.
La caldera se enciende sola de vez en cuando sin que nadie pida calor.
Causa: Un relé de la placa se queda pegado o activado por un fallo interno y dispara el equipo sin orden real.
Comprueba que el termostato no está reclamando calor por error antes de asumir que es la placa.
El display parpadea o se apaga y enciende solo, aunque la caldera siga funcionando.
Causa: Una soldadura o componente de la fuente interna de la placa falla de forma intermitente y provoca microcortes en la electrónica.
Revisa que no haya humedad ni corrosión visible en la placa y que las conexiones a tierra estén bien apretadas.
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Códigos de error relacionados con placa electrónica 027083
Si tu caldera muestra alguno de estos códigos, esta pieza puede ser la causa:
| Código | Qué significa | Qué hacer |
|---|---|---|
| 36 | Caída comunicación IMG BUS | La centralita/placa de control puede fallar en el bus IMG (errores de comunicación o driver BUS dañado). Verificar tensión/señal en el BUS, conectores y continuidad; si la zona y el cableado están OK, sustituir/ensayar la placa. |
| 62 | Solicitud de calibración completa | Se detecta ausencia de calibración en la tarjeta electrónica (habitual tras sustituir la placa). Verificar entrando en menú de servicio y ejecutar “calibración completa”; si no finaliza o reaparece, reprogramar/sustituir la placa. |
| 72 | Solicitud de calibración rápida | Cambio de parámetros que requiere recalibración de la tarjeta electrónica. Confirmar en menú de servicio y realizar “calibración rápida”; si el aviso persiste, revisar/programar la placa. |
| 80 | Bloqueo por problemas de funcionamiento de la tarjeta electrónica | La placa que gobierna la válvula de gas presenta malfuncionamiento (driver/salida dañada). Comprobar alimentación y señal a la válvula; si válvula y cableado están correctos, sustituir la placa. |
| 94 | Anomalía combustión | El control de combustión puede fallar por placa electrónica defectuosa (además de gas/recirculación/valvula). Verificar presión de gas, humos y sonda/ionización; si todo es correcto, la causa es la electrónica de control (placa). |
Un mismo código puede tener varias causas. Mándanos el código por WhatsApp con una foto de la serigrafía y te confirmamos si la pieza es esta.
Ficha del placa electrónica Immergas 027083
- Referencia OEM
- 027083
- Marca
- Immergas
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 0 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Codigo del modulo (B&P)
- HAGC21-IM03
etiqueta - Tension / frecuencia
- 230 V 50 Hz
etiqueta - Firmware
- FW: 1.00BC-1 (linea parcialmente tachada/oculta a mano)
etiqueta - Codigo interno del fabricante
- 1.038560
etiqueta - Lote / semana de produccion
- 17081.03 WK 50/16
etiqueta - Registro CE
- 519T2817 1154
etiqueta - Parametros Ta/Tb
- Ta 2 / Tb 10 (significado no indicado en la etiqueta, no se interpreta)
etiqueta - Codigo de control/QR
- PASS 021001400204052
etiqueta
- El significado de los parametros Ta 2 / Tb 10 no consta en la etiqueta; no se interpreta.
- La linea de firmware aparece parcialmente tachada u oculta por una marca de lapiz/rotulador sobre la etiqueta; solo se ha podido leer 'FW: 1.00BC-1'.
