Transformador De Encendido ERA Junkers Bosch ZWA 24-1 AM 31 - Ref. 8747201294

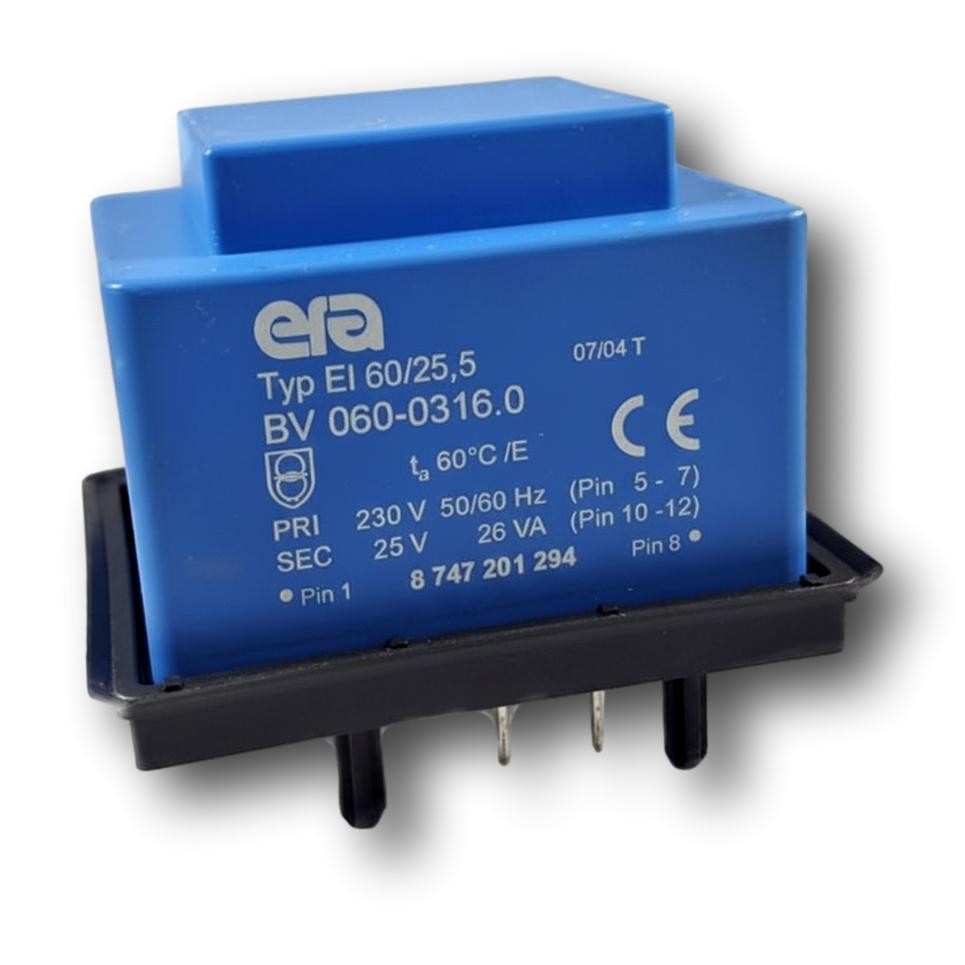

Transformador de encendido ERA, modelo Typ EI 60/25,5, para calderas Junkers y Bosch de la gama Eurosmart ZWA/ZSA 24. Trabaja con 230 V en el primario y entrega 25 V / 26 VA en el secundario. Referencia OEM 8747201294, confirmada en la etiqueta y por fuentes externas. Genera la chispa de encendido del quemador; se cambia cuando la caldera no enciende o bloquea por fallo de encendido.
Recambios relacionados con Junkers Junkers Eurosmart ZWA 24
Calderas Junkers compatibles con la referencia 8747201294
Transformador de encendido con referencia 8747201294. Tres compatibilidades confirmadas con dos fuentes independientes: ZWA 24-1 AM 23 y ZWA 24-1AM23. Verifica la referencia serigrafiada en tu pieza antes de comprar.
Compatibilidad confirmada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Junkers ZWA 24-1 AM 23 | Junkers Eurosmart ZWA 24 | Confirmada · 2 fuentes |
| Junkers ZWA 24-1AM23 | Junkers Eurosmart ZWA 24 | Confirmada · 2 fuentes |
| Junkers ZWA 24-1 A 23 | Junkers Eurosmart ZWA 24 | Confirmada · 2 fuentes |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 8747201294 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de transformador de encendido que tienes montada: debe indicar 8747201294.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y averías que soluciona transformador de encendido 8747201294
Transformador de encendido genera la alta tensión para la chispa de los electrodos. Estos son los síntomas típicos y qué hacer:
Se escuchan los intentos de encendido pero el quemador no llega a prender
Causa: El transformador no está generando la chispa de alta tensión necesaria pese a que la centralita da la orden de encendido
Comprueba que el electrodo de encendido esté limpio y con la distancia correcta antes de sustituir el transformador
La caldera bloquea por fallo de encendido y pide reset
Causa: Al no detectarse llama en el tiempo de seguridad tras el intento de ignición, la placa corta el gas y bloquea el equipo
Revisa el cableado entre el transformador y el electrodo: un cable suelto provoca el mismo bloqueo sin que el transformador esté averiado
No hay tensión medible en la salida del transformador aunque le llega alimentación
Causa: El bobinado secundario del transformador está cortado o degradado y no entrega la alta tensión de encendido
Con un multímetro confirma que llegan los 230V al primario antes de concluir que el fallo está en el propio transformador
El encendido es débil e inestable, con la llama tardando en estabilizarse
Causa: Una tensión de chispa insuficiente en el transformador dificulta que la mezcla de gas y aire se inflame de forma limpia
Revisa que el electrodo no esté carbonizado ni con la punta redondeada, eso también da encendidos débiles sin que falle el transformador
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del transformador de encendido Junkers 8747201294
- Referencia OEM
- 8747201294
- Marca
- Junkers
- Tipo de pieza
- Transformadores
- Unidades en stock
- 4 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Tipo
- Typ EI 60/25,5
etiqueta - Código interno del fabricante
- BV 060-0316.0
etiqueta - Tensión y frecuencia primario
- 230 V, 50/60 Hz (Pin 5-7)
etiqueta - Tensión y potencia secundario
- 25 V, 26 VA (Pin 10-12)
etiqueta - Temperatura ambiente máxima
- 60 °C
etiqueta - Referencia OEM
- 8747201294
etiqueta+fuentes
- El marcaje '2781 27/08/04' de la cara trasera es lote/fecha de fabricación, no una referencia adicional para pedir la pieza.
