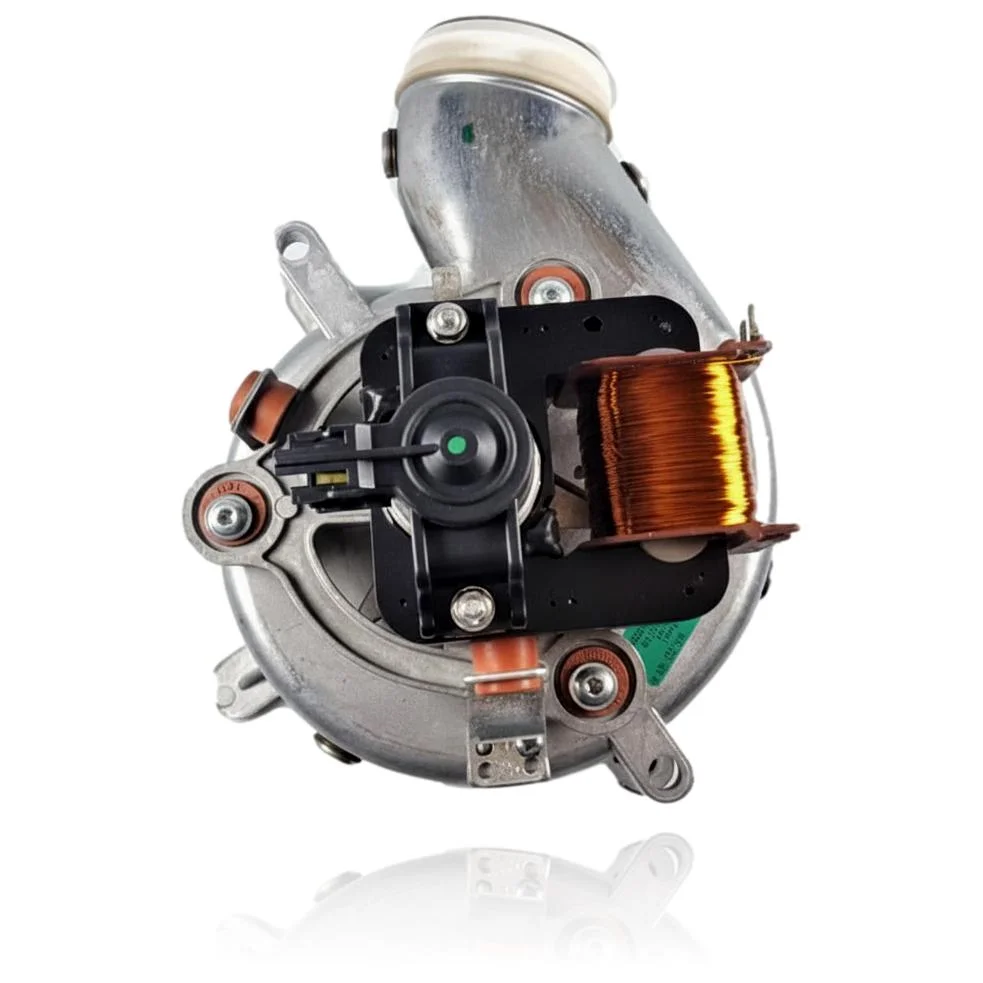

Extracteur Saunier Duval Themafast F 25 E H MOD Fime L25X0E13/01 Ref. S1073600
Lorsque vous ouvrez le robinet d'eau chaude, l'extracteur Saunier Duval Themafast F 25 E H MOD Fime L25X0E13/01 Réf. S1073600 s'active pour évacuer les gaz de combustion et permettre à la chaudière de démarrer. Si cette pièce tombe en panne, vous remarquerez que la chaudière ne s'allume pas ou se bloque en raison d'un problème d'évacuation des fumées, ce qui peut se manifester par le code d'erreur F2 : Sécurité manque de tirage/évacuation des fumées. Il est compatible avec des modèles de la gamme Themafast, tels que le Themafast F 24 E, Themafast F 25 E et Themafast F 25 E H-MOD, entre autres. Un technicien doit confirmer par un diagnostic s'il est nécessaire de remplacer l'extracteur lorsque vous rencontrez des problèmes d'allumage ou de blocage de la chaudière.
- Type de pièce
- Extracteurs
- État
- Reconditionné
- Référence catalogue
- S1073600
- Garantie
- 1 an
Chaudières Saunier Duval compatibles avec la référence S1073600
Extracteur avec référence S1073600. Trois compatibilités vérifiées : Themafast F 24 E et Themafast F 25 E.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval Themafast F 24 E | Themafast | Contraste |
| Saunier Duval Themafast F 25 E | Themafast | Contraste |
| Saunier Duval Themafast F 25 E H-MOD | Themafast | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence S1073600 est la pièce de votre chaudière ?
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue S1073600. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic dans l'extracteur S1073600
L'extracteur évacue les gaz de combustion avec tirage forcé. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière essaie de démarrer, l'extracteur s'active et s'arrête avant que la flamme n'apparaisse.
Cause : L'extracteur de fumées n'atteint pas la vitesse minimale requise et la chaudière coupe l'allumage par sécurité.
Avec la chaudière déconnectée, vérifiez que la turbine tourne doucement à la main ; si vous ressentez une résistance ou un bruit, le problème se situe au niveau de l'extracteur.
- 02
L'appareil se bloque avec un code d'erreur d'évacuation ou de fumées peu après l'allumage.
Cause : Le contrôle de la chaudière vérifie que l'extracteur tourne correctement avant de permettre le passage du gaz et bloque s'il ne le détecte pas.
Vérifiez le conduit d'évacuation (tube concentrique ou sortie) pour voir s'il est totalement ou partiellement obstrué avant de remplacer l'extracteur.
- 03
On entend un bip ou un bourdonnement différent de l'habituel lorsque l'extracteur fonctionne.
Cause : Le moteur de l'extracteur a des roulements qui s'usent avec le temps et génèrent ce bruit supplémentaire.
Vérifiez si le bruit change en touchant délicatement le boîtier de l'extracteur : s'il est constant, il est plus probable que ce soit le roulement.
- 04
La chaudière s'arrête en plein fonctionnement et pas toujours au même moment du cycle.
Cause : Une perte de révolutions de l'extracteur en marche provoque que le contrôle interprète une défaillance d'évacuation et coupe le service.
Vérifiez les connexions électriques de l'extracteur (assurez-vous que le connecteur est bien enclenché) avant de supposer que le moteur est défectueux.
Codes d'erreur Saunier Duval nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| F2 | Sécurité manque de tirage/évacuation des fumées (défaut d'air/pressostat). | Si l'extracteur S1073600 ne démarre pas ou n'apporte pas un débit suffisant, le pressostat de fumées ne se ferme pas et la carte passe en SFT en affichant F2. Vérifiez la tension au ventilateur et sa rotation, la dépression au venturi et la fermeture du pressostat. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de l'extracteur Saunier Duval S1073600
- Référence catalogue
- S1073600
- SKU interne Uniclima
- ECTF25EHMOD
- Marque
- Saunier Duval
- Type de pièce
- Extracteurs
- Unités en stock
- 6 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Saunier Duval Themafast F 25 E (PDF) Document © Saunier Duval, fourni comme référence technique.
Questions fréquentes sur l'extracteur S1073600
Cet extracteur est-il compatible avec la chaudière Themafast F 25 E H-MOD ?
Cet extracteur est-il valable pour la Themafast F 24 E ?
Combien de modèles sont compatibles avec cet extracteur Saunier Duval ?
Quelle est la référence de cet extracteur ?
Quel code d'erreur est documenté pour ce produit ?
