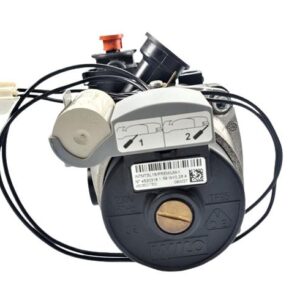

Bomba Circuladora Wilo INTMTSL15/6 HE-2 Para Caldera Chaffoteaux Pigma Green 25
La bomba circuladora Wilo INTMTSL15/6 HE-2 es compatible con las calderas Chaffoteaux Pigma, como la Pigma Green 25. Esta pieza se encarga de mover el agua a través del circuito de calefacción. Cuando falla, es común que los radiadores estén fríos, se escuchen ruidos extraños o se produzcan sobrecalentamientos y bloqueos por falta de circulación. Se monta en modelos como el Pigma 25 FF y el Pigma Green, entre otras calderas de la misma gama. Un técnico debe confirmar mediante diagnóstico si procede sustituir cuando se detectan estos síntomas o se presentan los códigos de error 1 03 o 1 04.
- Tipo de pieza
- Bombas
- Estado
- Reacondicionado
- Referencia de catálogo
- 65120952
- Garantía
- 1 año
Calderas Chaffoteaux compatibles con la referencia 65120952
Bomba circuladora con referencia 65120952. 11 compatibilidades contrastadas: Pigma Green 25 y Pigma 25 FF.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Chaffoteaux Pigma Green 25 | Chaffoteaux Pigma | Contrastada |
| Chaffoteaux Pigma 25 FF | Chaffoteaux Pigma | Contrastada |
| Chaffoteaux Pigma Green | Chaffoteaux Pigma | Contrastada |
| Chaffoteaux Alixia 24 FF | Chaffoteaux Alixia | Contrastada |
| Chaffoteaux Genus Premium | Ariston Genus | Contrastada |
| Chaffoteaux Genus 24/28 FF | Ariston Genus | Contrastada |
| Chaffoteaux Clas Premium | Ariston Clas | Contrastada |
| Chaffoteaux Clas 24/28 FF | Ariston Clas | Contrastada |
| Chaffoteaux Egis Plus 24 FF | Ariston Egis/BS/BIS | Contrastada |
| Chaffoteaux BS II 24 FF | Ariston Egis/BS/BIS | Contrastada |
| Chaffoteaux BIS 24 FF | Ariston Egis/BS/BIS | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 65120952 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la bomba circuladora que tienes montada y comprueba si coincide con la referencia de catálogo 65120952; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la bomba circuladora 65120952
La bomba circuladora hace circular el agua del circuito de calefacción. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera enciende y el quemador funciona, pero los radiadores están fríos o solo templados.
Causa: El rodete de la bomba no gira o lo hace sin fuerza, por lo que el agua caliente no llega a los radiadores aunque la caldera produzca calor.
Toca el cuerpo de la bomba con la caldera en marcha: si sientes vibración pero no oyes que gira, intenta desbloquearla con el tornillo del eje antes de cambiarla.
- 02
La bomba hace un zumbido o vibra con un ruido extraño mientras funciona la calefacción.
Causa: Esto suele ser aire acumulado en el circuito o cal que roza contra el rodete, no siempre indica un fallo del motor.
Purga la bomba y los radiadores antes de considerar que la bomba está averiada; en muchos casos, el ruido desaparece solo con esto.
- 03
Después del verano, la bomba no arranca, parece estar agarrotada.
Causa: El eje se queda pegado por sedimentos e inactividad tras meses sin funcionar en calefacción.
Con la caldera apagada y desenchufada, intenta girar el tornillo central del eje con un destornillador para liberarla antes de sustituirla.
- 04
Hay una fuga de agua en la zona de la bomba, con humedad o goteo alrededor.
Causa: El sello mecánico interno se desgasta con el tiempo y permite que el agua pase por el eje.
Seca bien la zona y vuelve a revisar tras un rato de funcionamiento: si la fuga proviene de una junta o racor cercano y no del cuerpo de la bomba, el problema no es la bomba.
Códigos de error Chaffoteaux que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| 1 03 | Circulación insuficiente en el circuito de calefacción. | La bomba circuladora (65120952) bloqueada/averiada o sin alimentación no genera caudal y el control detecta falta de circulación; verificar tensión/consumo en bornes, giro del rotor y que el LED del circulador no esté en rojo (bloqueo), además de forzar purga para confirmar caudal. |
| 1 04 | Circulación insuficiente (variante del defecto de caudal en modelos Chaffoteaux). | Si la bomba no mueve agua (gripaje/avería o fallo eléctrico), la electrónica detecta evolución anómala de temperatura/caudal y lanza 1 04; comprobar alimentación y giro del rotor, purgar aire y confirmar ΔT ida/retorno acorde a caudal. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la bomba circuladora Chaffoteaux 65120952
- Referencia de catálogo
- 65120952
- Marca
- Chaffoteaux
- Tipo de pieza
- Bombas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 9 €; gratis desde 120 € solo en la península
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Modelo Wilo
- INTMTSL15/6 HE-2
- Tensión / frecuencia
- 230V 50Hz
- Potencia / corriente velocidad I
- 77 W / 0.34 A
- Potencia / corriente velocidad II
- 58 W / 0.28 A
- Código de artículo Wilo
- N° 4519925
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Chaffoteaux Pigma Green 25 (PDF) Documento © Chaffoteaux, facilitado como referencia técnica.
Dudas frecuentes sobre la bomba circuladora 65120952
¿Qué marca es la bomba de la Chaffoteaux Pigma Green 25?
¿Qué potencia tiene la bomba Wilo de la Chaffoteaux Pigma Green 25?
¿Esta bomba Wilo es compatible con otros modelos de calderas?
¿Cuándo se debe sustituir la bomba de la Chaffoteaux Pigma Green 25?
¿Qué referencia tiene la bomba circuladora Wilo para la Chaffoteaux Pigma Green 25?
¿Cuáles son los códigos de error documentados para esta bomba?
