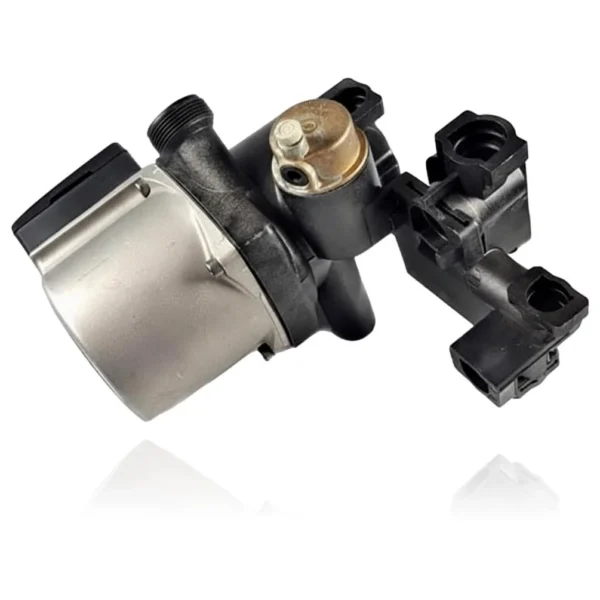

Bomba Circuladora Saunier Duval Thematek Grundfos Ref. S1005200
Bomba circuladora Grundfos (Type UP 15-50 A0) montada en calderas Saunier Duval Thematek y Themaclassic. Mueve el agua del circuito de calefacción. El cambio requiere confirmar primero el fallo de la pieza mediante diagnóstico técnico, incluso cuando no circula el agua, hace ruido, gotea por el cierre o se bloquea el rotor. Alimentación 230V~ 50Hz, IP44, hasta 3 bar, con 85W de potencia.
- Tipo de pieza
- Bombas
- Estado
- Reacondicionado
- Referencia de catálogo
- S1005200
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia S1005200
Bomba circuladora con referencia S1005200. Cinco compatibilidades contrastadas: C 24 E y C AS 24 E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval C 24 E | ThemaClassic | Contrastada |
| Saunier Duval C AS 24 E | ThemaClassic | Contrastada |
| Saunier Duval F 24 E | ThemaClassic | Contrastada |
| Saunier Duval F 25 E | ThemaClassic | Contrastada |
| Saunier Duval C 24 E | Themafast | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S1005200 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la bomba circuladora que tienes montada y comprueba si coincide con la referencia de catálogo S1005200; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la bomba circuladora S1005200
La bomba circuladora hace circular el agua del circuito de calefacción. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera enciende y funciona pero los radiadores no calientan o calientan poco
Causa: La bomba no mueve el caudal necesario de agua por el circuito de calefacción, aunque el quemador trabaje con normalidad
Mira que la bomba gira y no está bloqueada tocando su carcasa: si vibra pero no mueve agua, purga el circuito antes de cambiarla
- 02
Se oye un zumbido o ruido raro en la zona de la bomba
Causa: Aire en el rotor, cavitación por baja presión o un rodamiento desgastado generan ese ruido característico
Revisa la presión del circuito en el manómetro y purga el aire del sistema antes de dar la bomba por averiada
- 03
Aparece agua o humedad goteando justo bajo la bomba
Causa: El cierre mecánico del eje se ha desgastado y ya no sella el paso del agua
Localiza si la fuga sale del propio cuerpo de la bomba y no de una junta o racor cercano antes de sustituirla
- 04
La bomba hace un zumbido pero el eje no gira, o no arranca en absoluto
Causa: El rotor se ha agarrotado, algo típico tras meses parada en verano, por depósitos o cal acumulada
Con la caldera apagada, intenta liberar el eje girando el tornillo frontal con un destornillador plano antes de asumir que hay que cambiarla
- 05
Los radiadores están fríos aunque la caldera indica que está funcionando con normalidad
Causa: Sin circulación de agua, el calor generado no llega al circuito de calefacción aunque el quemador encienda bien
Mira que las llaves de paso de radiadores y del circuito están abiertas antes de pensar en la bomba
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F5 | Sobrecalentamiento del circuito primario. | Si la bomba circuladora S1005200 está bloqueada o no gira, no hay caudal en el primario y la temperatura sube muy rápido, disparando el limitador/termostato de seguridad. Verificar midiendo 230 V en bornes de la bomba durante demanda, comprobando consumo/giro y purgando para descartar aire u obstrucciones. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la bomba circuladora Saunier Duval S1005200
- Referencia de catálogo
- S1005200
- SKU interno Uniclima
- BCTSF24E
- Marca
- Saunier Duval
- Tipo de pieza
- Bombas
- Unidades en stock
- 5 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- fabricante
- Grundfos
- tipo
- UP 15-50 A0
- Codigo PN
- 59994584
- Codigo produccion pc
- 0505HHD
- Codigo iwc
- 4000120626
- tension
- 230V~
- frecuencia
- 50Hz
- Potencia p1
- 85W
- Corriente im
- 0,38A
- condensador
- 2µF
- Proteccion termica
- TF95
- Grado IP
- IP44
- Clase aislamiento
- Class F
- Presion maxima
- 3 bar
Dudas frecuentes sobre la bomba circuladora S1005200
¿Esta bomba Grundfos S1005200 vale para una Saunier Duval Thematek C 24 E?
¿Quién fabrica la bomba de la gama ThemaClassic F 24 E?
¿Qué avería indica que hay que cambiar esta bomba en una Saunier Duval Thematek?
¿Qué presión y potencia soporta la bomba Grundfos S1005200?
¿Es la misma bomba para la gama ThemaClassic C 24 E y la gama Themafast C 24 E?
