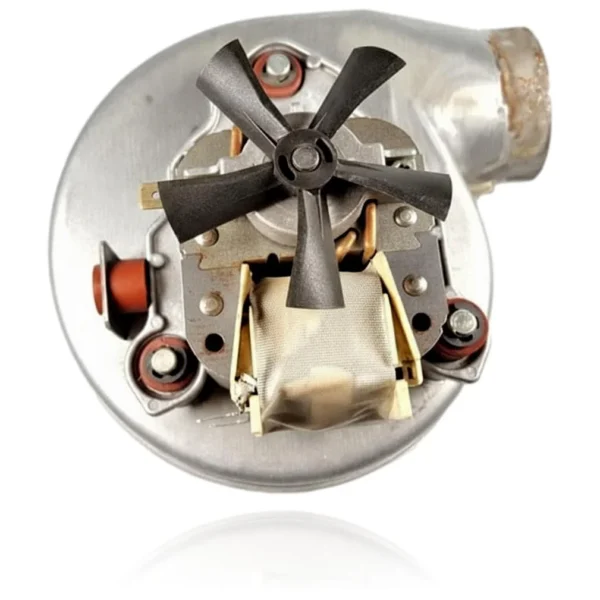

Extractor Cointra Supra SP 27 E I Ref. 9158603
Las calderas Cointra de la gama Supra utilizan el Extractor Cointra Supra SP 27 E I, un ventilador de humos que se encarga de evacuar los gases de la combustión y generar el tiro necesario para el arranque de la caldera. Si esta pieza falla, notarás que la caldera no enciende o se bloquea debido a un problema en la evacuación de humos, y podrías ver códigos de error como F05, A05 o F20. Se monta en modelos como SP 27 EI y SPA 27 EI, entre otras. Un técnico debe confirmar mediante diagnóstico si procede sustituirlo cuando presente fallos de funcionamiento o impida el encendido de la caldera.
- Tipo de pieza
- Extractores
- Estado
- Reacondicionado
- Referencia de catálogo
- 9158603
- Garantía
- 1 año
Calderas Cointra compatibles con la referencia 9158603
Extractor con referencia 9158603. Dos compatibilidades contrastadas: SP 27 EI y SPA 27 EI.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Cointra SP 27 EI | SUPRA | Contrastada |
| Cointra SPA 27 EI | SUPRA | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 9158603 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo del extractor que tienes montado y comprueba si coincide con la referencia de catálogo 9158603; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en el extractor 9158603
El extractor evacúa los gases de combustión con tiro forzado. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende y el display muestra un fallo de extractor o ventilador.
Causa: El presostato de aire no detecta la depresión que debe generar el extractor y bloquea el encendido por seguridad.
Antes de cambiar el extractor, revisa que el tubo de conexión al presostato esté bien encajado y sin fisuras.
- 02
Se escucha un zumbido o vibración extraña en el extractor al arrancar la caldera.
Causa: El rodete desequilibrado o un cojinete gastado provoca vibraciones al alcanzar velocidad.
Con la caldera apagada, mueve el eje del extractor con los dedos; si tiene juego lateral, el cojinete está desgastado.
- 03
La caldera se bloquea o se rearma sola durante el uso, mostrando un fallo de extracción o tiro en el display.
Causa: El extractor no mantiene el caudal necesario, ya sea por desgaste o suciedad en el rodete, y la depresión cae por debajo del umbral de seguridad.
Revisa el terminal de salida de humos en el exterior por si está obstruido por hojas, nidos o suciedad.
- 04
El extractor no arranca y la caldera no intenta encenderse.
Causa: El motor del extractor ha perdido el bobinado o no recibe corriente desde la placa.
Comprueba con un polímetro que el conector del extractor recibe corriente antes de darlo por averiado.
Códigos de error Cointra que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F05 | Anomalía del ventilador. | El extractor no recibe 230 V, está bloqueado o no entrega señal taquimétrica; la placa detecta fallo del ventilador. Verificar tensión en el conector del ventilador, libre giro/consumo y señal tacho/continuidad de bobina. |
| A05 | Activación de la protección del ventilador. | La protección del extractor se activa por bloqueo/sobreintensidad o por incoherencia de la señal de velocidad. Comprobar consumo del motor, giro libre, cableado y lectura de rpm/entrada tacométrica. |
| F20 | Anomalía del control de la combustión. | Un caudal de aire incorrecto por fallo del extractor impide mantener la combustión dentro de parámetros. Verificar que el ventilador alcance rpm objetivo y caudal (señal tacho), así como conductos de aire/humos y diafragma. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del extractor Cointra 9158603
- Referencia de catálogo
- 9158603
- SKU interno Uniclima
- ECSP27EI
- Marca
- Cointra
- Tipo de pieza
- Extractores
- Unidades en stock
- 7 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- tensión
- 230V
- frecuencia
- 50Hz
- potencia
- 18W
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Cointra SP 27 EI (PDF) Documento © Cointra, facilitado como referencia técnica.
Dudas frecuentes sobre el extractor 9158603
¿Este extractor vale tanto para la Cointra Supra SP 27 EI como para la Supra SPA 27 EI?
¿Qué falla en la Cointra Supra SP 27 EI cuando el extractor está averiado?
