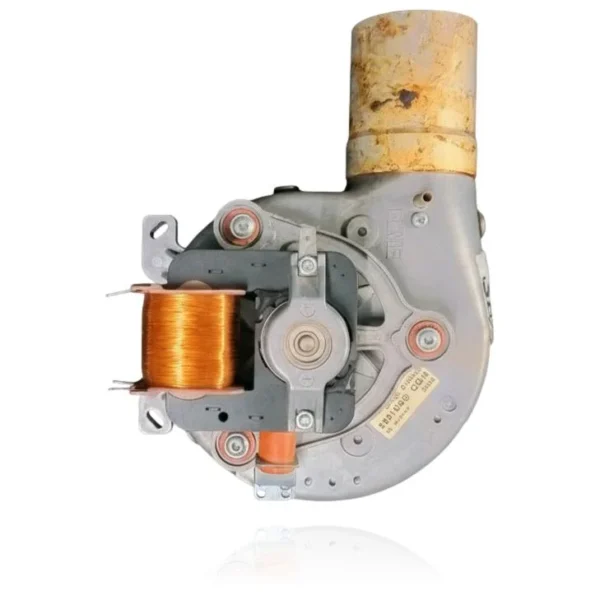

Extractor Roca Laura 30 AF Ref. 122220170
Las calderas Roca Laura 30 AF incorporan el extractor Roca Laura 30 AF, un ventilador de humos que se encarga de evacuar los gases de la combustión y generar el tiro necesario para que la caldera arranque. Si esta pieza falla, notarás que la caldera no enciende o se bloquea debido a un problema en la evacuación de humos, pudiendo aparecer el código de error 20: Presión insuficiente en el presostato o termostato de humos. Este extractor es compatible con varios modelos, incluyendo el Laura 30/30 F GN y GP, así como el Laura 30 AF GN y GP, entre otros. Se debe sustituir cuando presente fallos que afecten el encendido de la caldera.
IVA incluido
Consultar por WhatsAppCalderas Roca compatibles con la referencia 122220170
Extractor con referencia 122220170. Cuatro compatibilidades contrastadas: Laura 30/30 F GN y Laura 30/30 F GP.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Roca Laura 30/30 F GN | Roca Laura 30/30 F | Contrastada |
| Roca Laura 30/30 F GP | Roca Laura 30/30 F | Contrastada |
| Roca Laura 30 AF GN | Roca Laura 30 AF | Contrastada |
| Roca Laura 30 AF GP | Roca Laura 30 AF | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 122220170 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo del extractor que tienes montado y comprueba si coincide con la referencia de catálogo 122220170; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona el extractor 122220170
El extractor evacúa los gases de combustión con tiro forzado. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
El extractor hace ruido, vibra o silba al ponerse en marcha.
Causa: El rodete puede estar desequilibrado o el rodamiento desgastado por el uso.
Gira el rodete a mano con la caldera apagada para notar si hay rozamiento antes de decidir el cambio.
- 02
La caldera se bloquea o no enciende.
Causa: Sin el aire que aporta el extractor, el sistema de seguridad impide el paso de gas.
Revisa que la salida de humos al exterior no esté tapada por nieve, hojas o algún objeto antes de atribuirlo al extractor.
- 03
El extractor no arranca o le cuesta ponerse en marcha.
Causa: El motor puede haberse agarrotado tras una parada larga, lo que es común al finalizar la temporada de calor.
Comprueba si gira libremente al empujarlo a mano con la caldera desenchufada; si está duro, confirma el fallo mecánico.
- 04
Se escucha el extractor intentando arrancar pero se detiene enseguida.
Causa: Un motor con el bobinado dañado puede intentar girar sin alcanzar la velocidad necesaria.
Verifica que el extractor recibe corriente en el momento del intento de encendido antes de sustituirlo.
Códigos de error Roca que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| 20 | Presión insuficiente en el presostato o termostato de humos. | El extractor de humos (ventilador) no arranca o gira sin aportar caudal, de modo que el presostato no cierra y la electrónica bloquea el encendido; verificar escuchando/observando preventilación, midiendo tensión en bornes del motor y comprobando venturi/tubos del presostato. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del extractor Roca 122220170
- Referencia de catálogo
- 122220170
- Marca
- Roca
- Tipo de pieza
- Extractores
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Roca Laura 30/30 F GP (PDF)Documento © Roca, facilitado como referencia técnica.
Dudas frecuentes sobre el extractor 122220170
¿Este extractor vale para mi Roca Laura 30/30 F?
¿Cuándo hay que cambiar este extractor de la Laura 30 AF?
¿Qué parte del extractor es exactamente esta pieza?
