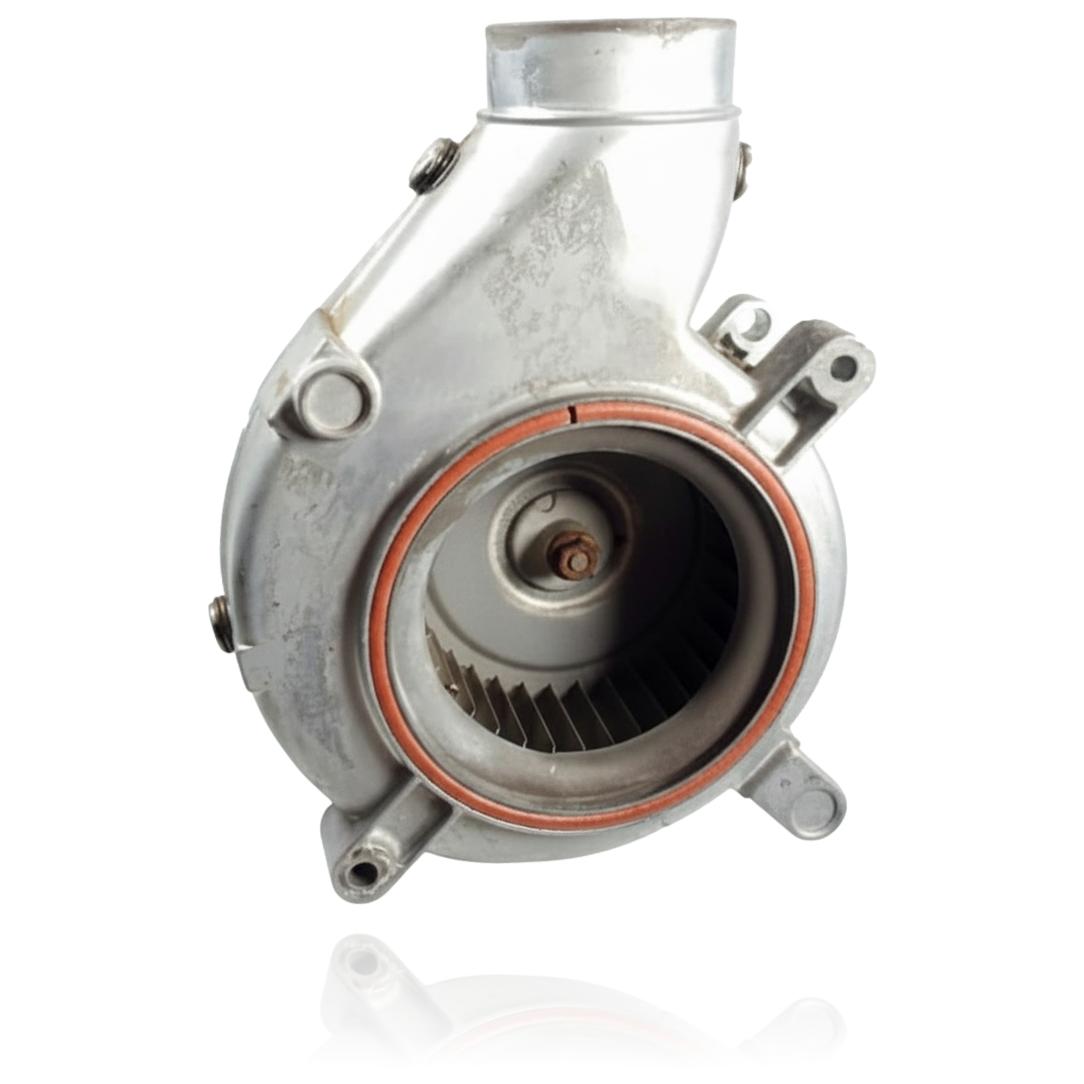

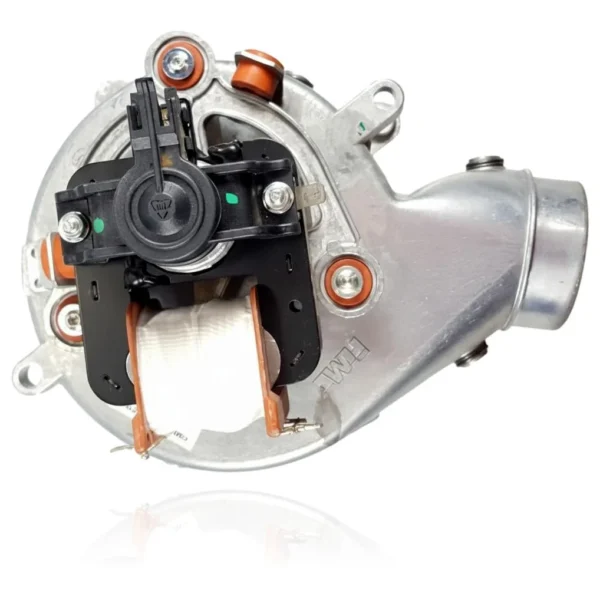

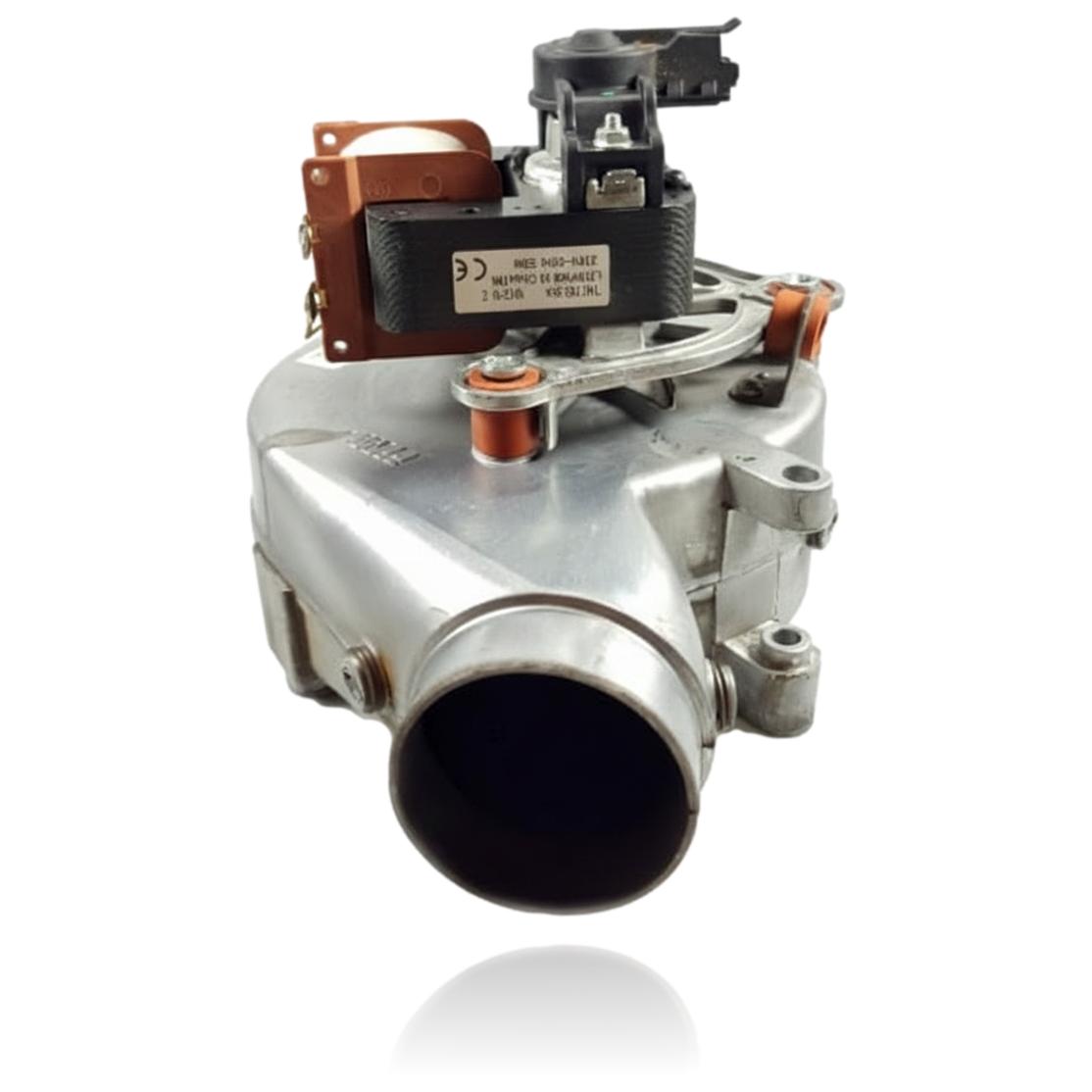

Ventilador Hermann Extractor Micraplus NOx 24 B 2 Ref. 0020039199
Las calderas Hermann Micraplus, entre otras, utilizan el Ventilador Hermann Extractor Micraplus NOX 24 B 2 Ref. 0020039199. Este extractor se encarga de evacuar los gases de la combustión y generar el tiro necesario para el encendido de la caldera. Si falla, podrás notar que la caldera no enciende o se bloquea por un problema en la evacuación de humos. Es compatible con modelos como Micraplus NOX 24 y Micraplus 24, así como con algunos de la gama Saunier Duval Semia. Un técnico debe confirmar mediante diagnóstico si procede sustituirlo si observas los códigos de error F.32 o F.33.
- Tipo de pieza
- Extractores
- Estado
- Reacondicionado
- Referencia de catálogo
- 0020039199
- Garantía
- 1 año
Calderas Hermann compatibles con la referencia 0020039199
Extractor con referencia 0020039199. Tres compatibilidades contrastadas: Micraplus NOX 24 y Micraplus 24.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Hermann Micraplus NOx 24 | Hermann Micraplus | Contrastada |
| Hermann Micraplus 24 | Hermann Micraplus | Contrastada |
| Hermann Semia TEK F24 | Saunier Duval Semia | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 0020039199 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo del extractor que tienes montado y comprueba si coincide con la referencia de catálogo 0020039199; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en el extractor 0020039199
El extractor evacúa los gases de combustión con tiro forzado. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
Se oye un ruido fuerte o una vibración marcada al arrancar el extractor.
Causa: La turbina puede tener el rodamiento desgastado o la junta tórica deteriorada, haciendo que el rodete roce contra la voluta.
Mira si el ruido viene acompañado de vibración en toda la voluta metálica; si es así, apunta directamente al extractor.
- 02
La caldera se bloquea o no enciende, sin que se note actividad del extractor.
Causa: Si la turbina no gira, el sistema que confirma la evacuación de gases nunca da la señal de vía libre para el gas.
Comprueba si notas o escuchas el arranque del extractor al pedir calor; su ausencia total confirma que el fallo está ahí.
- 03
El extractor arranca pero le cuesta coger velocidad, como si girara con dificultad.
Causa: El eje puede estar parcialmente agarrotado o la junta tórica de estanqueidad puede estar rozando por deformación.
Con la caldera desconectada, gira el rodete a mano y verifica si hay resistencia o puntos duros en el giro.
Códigos de error Hermann que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F.32 | Función de protección contra heladas del ventilador activa: las revoluciones del ventilador exceden los valores de tolerancia. | El ventilador/extractor está bloqueado, sin alimentación o sin señal Hall y la placa detecta rpm fuera de rango. Verificar conector y 230 V al ventilador, señal Hall/tacómetro y que gire libremente en preventilación. |
| F.33 | Pérdidas de presión del sistema de toma de aire/evacuación de gases demasiado grandes. | El ventilador no vence la pérdida de carga del circuito aire-humos (motor/álabes fatigados) y el presostato no confirma. Comprobar rpm/consumo del ventilador, que no esté frenado y medir presión diferencial/presostato durante la preventilación. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del extractor Hermann 0020039199
- Referencia de catálogo
- 0020039199
- SKU interno Uniclima
- EXHNNX24
- Marca
- Hermann
- Tipo de pieza
- Extractores
- Unidades en stock
- 3 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Dudas frecuentes sobre el extractor 0020039199
Sirve este extractor para una caldera Saunier Duval Semia Tek F24?
Qué incluye este extractor de la Hermann Micraplus NOX 24?
Cuándo hay que cambiar este extractor en una Saunier Duval Semia Tek F24?
