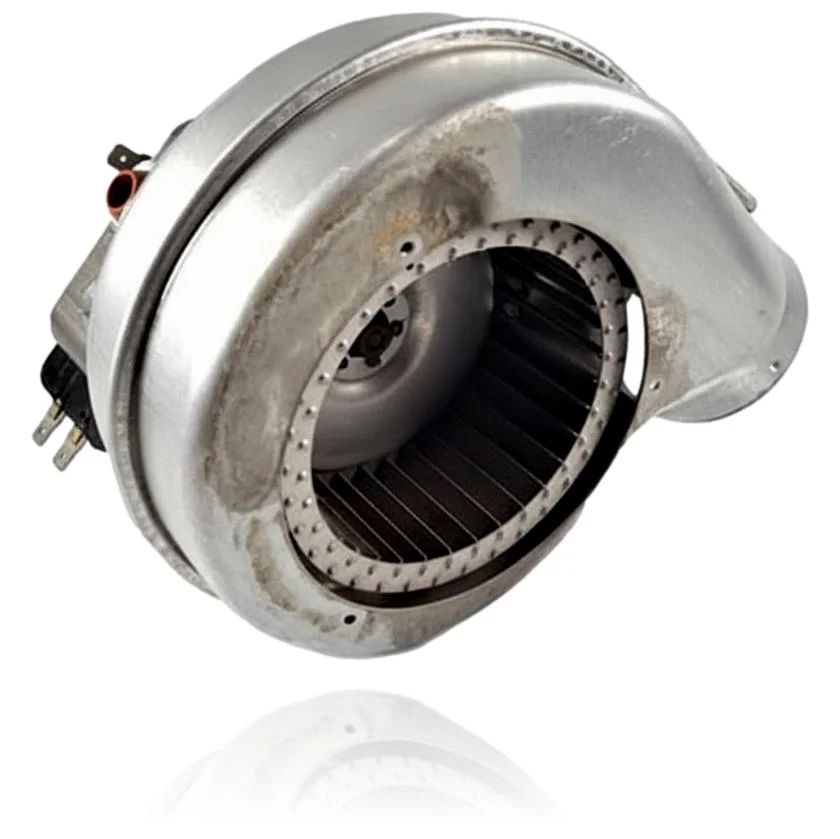

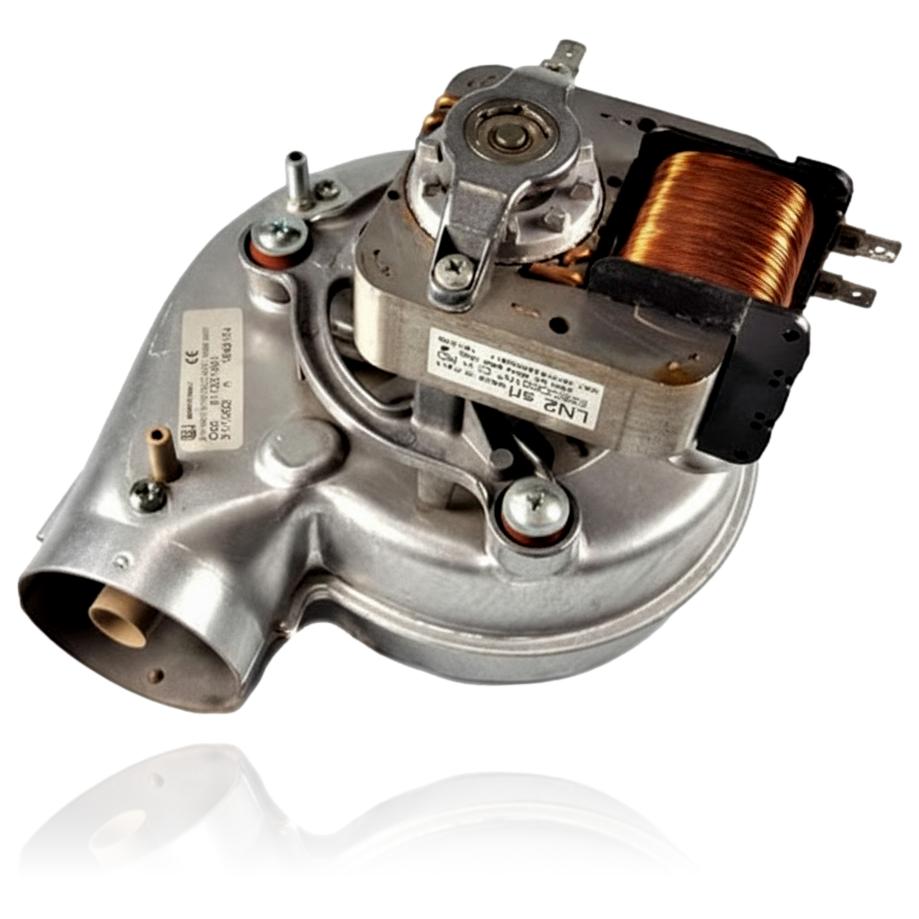

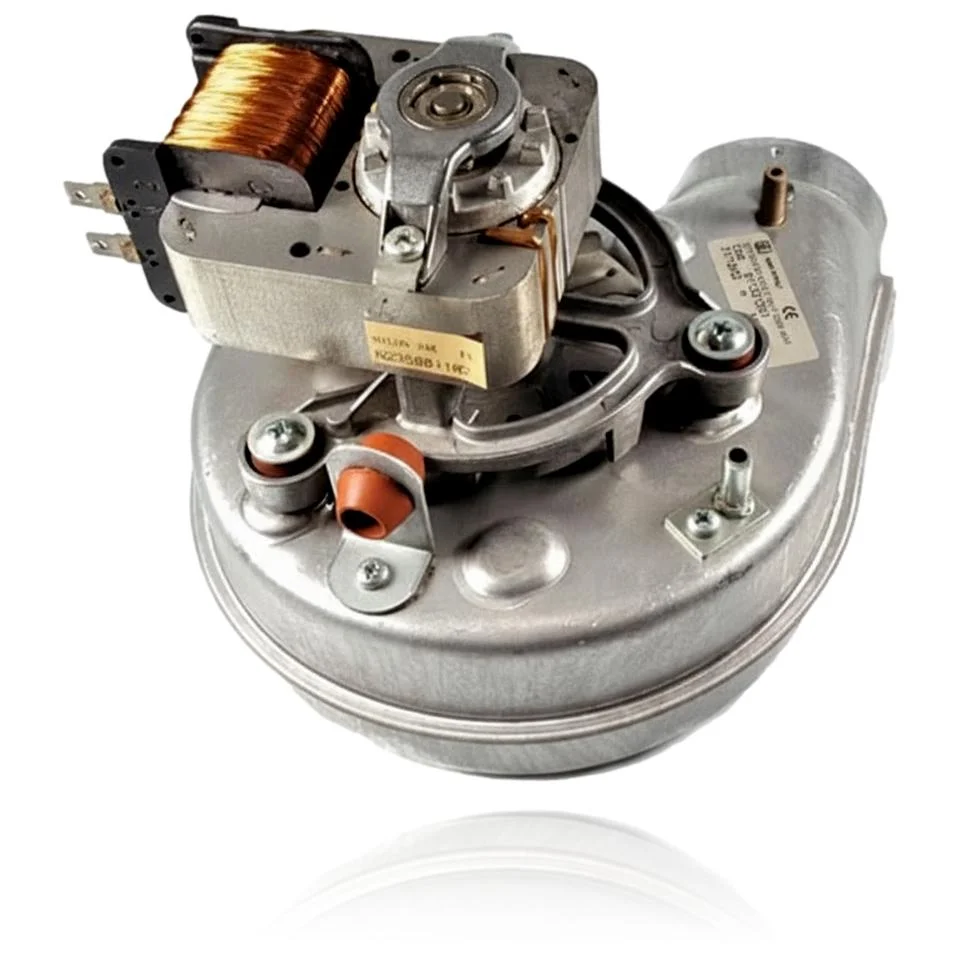

Ventilador Manaut Biasi Extractor Micon 24 E Ref. BI1336104
El ventilador Manaut Biasi Extractor Micon 24 E es un extractor de humos que se encarga de evacuar los gases de la combustión y generar el tiro necesario para el arranque de la caldera. Cuando esta pieza falla, la caldera no enciende o se bloquea por fallo de evacuación de humos, pudiendo mostrar el código de error 05E: Anomalía control ventilador. Es compatible con calderas de la gama Manaut Micon, como el Micon 24 y Micon 24E, así como modelos de las gamas Manaut Minox y Biasi M90. Se debe sustituir cuando se presenten los síntomas mencionados.
IVA incluido
Consultar por WhatsAppCalderas Manaut compatibles con la referencia BI1336104
Extractor con referencia BI1336104. Cinco compatibilidades contrastadas: Micon 24 y Micon 24E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Manaut Micon 24 | Manaut Micon | Contrastada |
| Manaut Micon 24E | Manaut Micon | Contrastada |
| Manaut Minox 24 | Manaut Minox | Contrastada |
| Manaut Minox 24E | Manaut Minox | Contrastada |
| Manaut M90 24S | Biasi M90 | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. BI1336104 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo del extractor que tienes montado y comprueba si coincide con la referencia de catálogo BI1336104; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona el extractor BI1336104
El extractor evacúa los gases de combustión con tiro forzado. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende y muestra un fallo relacionado con el tiro o la extracción.
Causa: El extractor no logra el caudal necesario para que el presostato de aire confirme la evacuación de humos, lo que provoca que la centralita bloquee el gas.
Mira primero si la chimenea o el conducto de salida están obstruidos por hollín o algún elemento externo antes de cambiar el extractor.
- 02
El ventilador emite un ruido o vibración que se siente incluso desde fuera de la caldera.
Causa: El desgaste del rodamiento o la suciedad en las palas del rodete generan un desequilibrio que se transmite a toda la carcasa.
Toca la carcasa del extractor con la caldera encendida, con cuidado, y verifica si la vibración es más intensa ahí que en el resto del equipo.
- 03
El extractor arranca al encender la caldera, pero se detiene antes de que prenda la llama.
Causa: Esto puede ser causado por un fallo del motor que no mantiene el régimen de giro necesario durante todo el ciclo de barrido y encendido.
Fíjate si el extractor alcanza la velocidad normal o se queda a medio gas antes de detenerse.
- 04
Después del verano sin uso, la caldera no arranca a la primera aunque antes funcionaba bien.
Causa: El eje del extractor puede haberse agarrotado por la inactividad prolongada, especialmente si ha acumulado polvo o humedad.
Intenta liberar el eje girando el rodete con cuidado a mano antes de asumir que la pieza está averiada.
- 05
La caldera se enciende pero se bloquea a los pocos segundos, en pleno arranque.
Causa: Si el extractor pierde revoluciones justo después del arranque inicial, el presostato de aire deja de detectar la extracción y corta el gas.
Observa si el ruido o el giro del extractor cambian justo antes del bloqueo; ese momento suele indicar dónde está el fallo.
Códigos de error Manaut que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| 05E | Anomalía control ventilador | El extractor no arranca o no desarrolla la depresión mínima y el presostato de humos no conmuta; la placa detecta fallo del control del ventilador. Verificar tensión/alimentación al motor, giro libre y depresión en Pa en el presostato (y obstrucciones en chimenea). |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del extractor Manaut BI1336104
- Referencia de catálogo
- BI1336104
- Marca
- Manaut
- Tipo de pieza
- Extractores
- Unidades en stock
- 5 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- frecuencia
- 0Hz
- potencia
- ????W
- Existe una referencia de fabricante sugerida por una unica fuente externa (codigo GC E83-191, gama M90: Parva/Riva Compact/Riva Plus); al venir de una sola fuente no se incluye como dato confirmado, y no coincide con lo que dice el catalogo.
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Manaut Micon 24 (PDF)Documento © Manaut, facilitado como referencia técnica.
Dudas frecuentes sobre el extractor BI1336104
¿Este ventilador extractor es compatible con la caldera Biasi Micon 24 E?
¿Qué avería indica que hay que cambiar este ventilador en la caldera M90 24S?
¿Cuántos modelos son compatibles con este ventilador?
¿Qué código de error se asocia a este ventilador?
¿Cuál es la referencia de este ventilador extractor?
