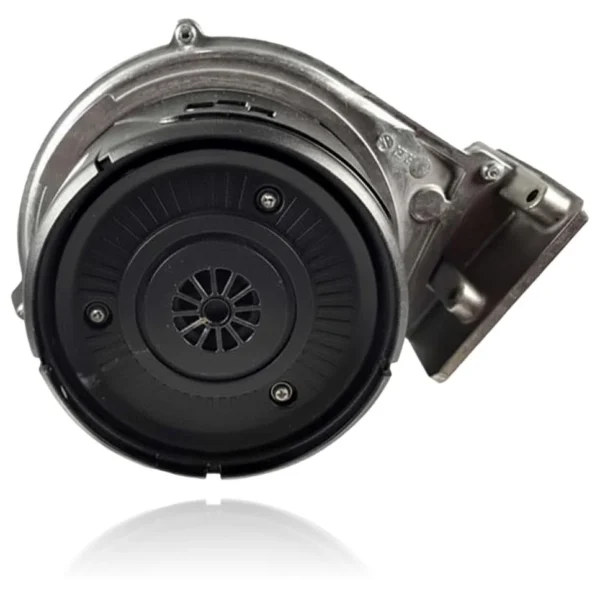

Ventilador Vaillant Extractor Eco Tec Plus VMW ES 306 5 5 Ref. 0020135138
El ventilador Vaillant Extractor Eco Tec Plus VMW ES 306 5 5 es un extractor de humos que se encarga de evacuar los gases de la combustión y de crear el tiro necesario para que la caldera funcione correctamente. Cuando esta pieza falla, la caldera puede no encenderse o bloquearse debido a un fallo en la evacuación de humos, lo que se puede manifestar con los códigos de error F.32, F.33 o F.37. Este ventilador es compatible con diversas calderas de la gama ecoTEC plus, como los modelos VMW ES 246/5-5 y VU 306/5-5, entre otras. Un técnico debe confirmar mediante diagnóstico si procede sustituir el ventilador cuando se detecten estos síntomas o códigos de error asociados.
- Tipo de pieza
- Extractores
- Estado
- Reacondicionado
- Referencia de catálogo
- 0020135138
- Garantía
- 1 año
Calderas Vaillant compatibles con la referencia 0020135138
Extractor con referencia 0020135138. 13 compatibilidades contrastadas: VMW ES 246/5-5 y VMW ES 306/5-5.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Vaillant VMW ES 246/5-5 | ecoTEC plus VMW ES (mixta, mercado Espana, generacion 5-5 / post-2012) | Contrastada |
| Vaillant VMW ES 306/5-5 | ecoTEC plus VMW ES (mixta, mercado Espana, generacion 5-5 / post-2012) | Contrastada |
| Vaillant ecoTEC plus 612 | ecoTEC plus VU / VUW (misma plataforma 5-5, naming UK/EU - equivalentes ES) | Contrastada |
| Vaillant ecoTEC plus 615 | ecoTEC plus VU / VUW (misma plataforma 5-5, naming UK/EU - equivalentes ES) | Contrastada |
| Vaillant ecoTEC plus 618 | ecoTEC plus VU / VUW (misma plataforma 5-5, naming UK/EU - equivalentes ES) | Contrastada |
| Vaillant ecoTEC plus 624 | ecoTEC plus VU / VUW (misma plataforma 5-5, naming UK/EU - equivalentes ES) | Contrastada |
| Vaillant ecoTEC plus 630 | ecoTEC plus VU / VUW (misma plataforma 5-5, naming UK/EU - equivalentes ES) | Contrastada |
| Vaillant ecoTEC plus 824 | ecoTEC plus VU / VUW (misma plataforma 5-5, naming UK/EU - equivalentes ES) | Contrastada |
| Vaillant ecoTEC plus 831 | ecoTEC plus VU / VUW (misma plataforma 5-5, naming UK/EU - equivalentes ES) | Contrastada |
| Vaillant VU 246/5-5 | ecoTEC plus VU / VUW (misma plataforma 5-5, naming UK/EU - equivalentes ES) | Contrastada |
| Vaillant VU 306/5-5 | ecoTEC plus VU / VUW (misma plataforma 5-5, naming UK/EU - equivalentes ES) | Contrastada |
| Vaillant VUW 246/5-5 | ecoTEC plus VU / VUW (misma plataforma 5-5, naming UK/EU - equivalentes ES) | Contrastada |
| Vaillant VUW 316/5-5 | ecoTEC plus VU / VUW (misma plataforma 5-5, naming UK/EU - equivalentes ES) | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 0020135138 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo del extractor que tienes montado y comprueba si coincide con la referencia de catálogo 0020135138; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en el extractor 0020135138
El extractor evacúa los gases de combustión con tiro forzado. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera intenta encender, se oye el extractor un instante y se para marcando fallo de evacuación.
Causa: El extractor no alcanza el caudal mínimo que necesita el presostato de aire para permitir el encendido.
Con la caldera desenchufada, gira el rodete a mano para comprobar que no está agarrotado ni roza antes de cambiarlo.
- 02
Se oye un zumbido, silbido o vibración fuerte con el extractor en marcha.
Causa: El rodete se desequilibra o los rodamientos se desgastan con el tiempo de funcionamiento.
Con la caldera parada, mueve el rodete con el dedo: si notas rozamiento o juego lateral, el desgaste ya está confirmado.
- 03
La caldera se bloquea a media combustión o justo después de arrancar el quemador.
Causa: Si el extractor pierde revoluciones en marcha, el caudal de evacuación cae y se activa el bloqueo de seguridad.
Revisa el conducto de salida de humos por si hay algo que lo obstruya por fuera (nieve, hojas, nido) antes de imputarlo al extractor.
- 04
El extractor no llega a arrancar, se queda parado o gira muy despacio al dar la orden de encendido.
Causa: El motor puede haberse gripado tras un periodo largo sin uso, algo común al terminar el verano.
Comprueba si el extractor recibe corriente en sus bornes al intentar el encendido; si la recibe y no gira, el fallo mecánico queda confirmado.
Códigos de error Vaillant que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F.32 | Fallo ventilador: ventilador defectuoso o no conectado. | El extractor no arranca o gira fuera de tolerancia (motor/sensor Hall/cableado). Verificar conector y mazo, comprobar rpm en diagnóstico (D.033/D.034) y que el ventilador gire libre sin bloqueo. |
| F.33 | Error del presostato de aire. | Si el ventilador no genera la depresión prevista o está averiado, el presostato no conmuta. Verificar giro/consumo del ventilador, mangueras del presostato y que éste cierre al arrancar. |
| F.37 | Divergencia del número de revoluciones durante el funcionamiento. | El ventilador no mantiene la velocidad esperada por fallo de motor/control. Comprobar rpm en diagnóstico, señal Hall y alimentación; descartar presostato u obstrucciones en toma/evacuación. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del extractor Vaillant 0020135138
- Referencia de catálogo
- 0020135138
- SKU interno Uniclima
- ECVMW306
- Marca
- Vaillant
- Tipo de pieza
- Extractores
- Unidades en stock
- 3 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Vaillant VMW ES 306/5-5 (PDF) Documento © Vaillant, facilitado como referencia técnica.
Dudas frecuentes sobre el extractor 0020135138
¿Sirve este extractor para una caldera Vaillant ecoTEC Plus 624?
¿Es la turbina completa o solo una pieza suelta la de la Ref. 0020135138?
¿Qué códigos de error son compatibles con este ventilador?
¿Cuántos modelos son compatibles con esta pieza?
¿Este ventilador es compatible con la caldera Vaillant ecoTEC Plus 612?
