Placa Electrónica Control Saunier Duval Isofast F 35 E H MOD SYMSI 7.0 Ref. S10470

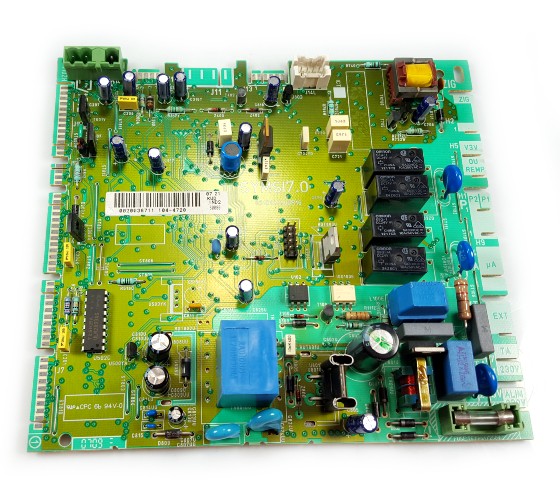

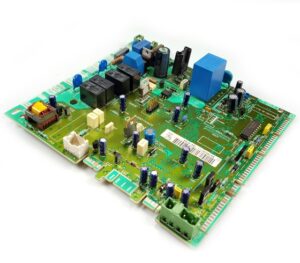

Placa de control SYMSI7.0 para la amplia gama de calderas Saunier Duval Isofast, Isotwin, Themaclassic, Themafast y Thematek (ver modelos compatibles). Lleva grabado el código 0310144400S20 y la etiqueta de servicio S1047000, muy próxima a la referencia de catálogo S10470. Monta relés Omron y un laminado de circuito impreso certificado UL GF201 94V-0.
Recambios relacionados con Saunier Duval ThemaClassic
Calderas Saunier Duval compatibles con la referencia S10470
Placa electrónica con referencia S10470. 33 compatibilidades confirmadas con dos fuentes independientes: F 25 E y F 24 E. Verifica la referencia serigrafiada en tu pieza antes de comprar.
Compatibilidad confirmada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval F 25 E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval F 24 E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval C 24 E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval C 25 E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval C AS 24 E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval C AS 25 E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval F AS 24 E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval F AS 25 E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval F AS 30 E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval C 24 E | Themafast | Confirmada · 2 fuentes |
| Saunier Duval C 25 E | Themafast | Confirmada · 2 fuentes |
| Saunier Duval C 28 E | Themafast | Confirmada · 2 fuentes |
| Saunier Duval C 30 E | Themafast | Confirmada · 2 fuentes |
| Saunier Duval F 24 E | Themafast | Confirmada · 2 fuentes |
| Saunier Duval F 25 E | Themafast | Confirmada · 2 fuentes |
| Saunier Duval F 25 E H-MOD | Themafast | Confirmada · 2 fuentes |
| Saunier Duval F 30 E | Themafast | Confirmada · 2 fuentes |
| Saunier Duval F 30 E H-MOD | Themafast | Confirmada · 2 fuentes |
| Saunier Duval C 24 E | Thematek | Confirmada · 2 fuentes |
| Saunier Duval C 24 EO BT | Thematek | Confirmada · 2 fuentes |
| Saunier Duval F 24 E | Thematek | Confirmada · 2 fuentes |
| Saunier Duval S C 24 E | Thematek | Confirmada · 2 fuentes |
| Saunier Duval S F 24 E | Thematek | Confirmada · 2 fuentes |
| Saunier Duval C 24 EA | Isotwin | Confirmada · 2 fuentes |
| Saunier Duval C 28 EA | Isotwin | Confirmada · 2 fuentes |
| Saunier Duval C 24 E ad04 | Isotwin | Confirmada · 2 fuentes |
| Saunier Duval C 24 E de04 | Isotwin | Confirmada · 2 fuentes |
| Saunier Duval F 24 E | Isotwin | Confirmada · 2 fuentes |
| Saunier Duval F 24 EA | Isotwin | Confirmada · 2 fuentes |
| Saunier Duval F 28 EA | Isotwin | Confirmada · 2 fuentes |
| Saunier Duval F 30 E H-MOD | Isofast | Confirmada · 2 fuentes |
| Saunier Duval F 35 E H-MOD | Isofast | Confirmada · 2 fuentes |
| Saunier Duval F 25 E STL | Thema | Confirmada · 2 fuentes |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S10470 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de placa electrónica que tienes montada: debe indicar S10470.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y averías que soluciona placa electrónica S10470
Placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
La caldera está muerta y no reacciona ni al pulsar el botón de reset.
Causa: La etapa de alimentación de la placa ha dejado de suministrar tensión al resto del sistema de control.
Comprueba el fusible de la placa y la llegada de 230V antes de sustituirla.
Falla el encendido: se oye el ventilador pero no salta la chispa ni aparece llama.
Causa: La placa no envía la orden de encendido al electrodo, aunque el resto del ciclo previo (ventilador, presostato) sea correcto.
Comprueba el cableado del electrodo de encendido y su continuidad antes de sustituir la placa.
La llama arranca pero se corta a los pocos segundos, repitiendo el intento varias veces.
Causa: Fallo en el circuito de la placa que gestiona la señal de ionización de llama.
Revisa la conexión de masa de la caldera: un mal contacto de tierra puede imitar este mismo síntoma.
El ACS sale con temperatura irregular, sube y baja sin motivo.
Causa: El control de modulación de la placa no gestiona bien la señal del sensor NTC de ACS.
Comprueba primero que el caudal de agua es estable y que el filtro de entrada no está sucio.
Sale un código de error de comunicación con el mando a distancia o la pantalla remota.
Causa: El bus de comunicación entre la placa y la interfaz de usuario falla.
Revisa el cableado del bus de dos hilos entre placa y mando antes de sustituir la electrónica.
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Códigos de error relacionados con placa electrónica S10470
Si tu caldera muestra alguno de estos códigos, esta pieza puede ser la causa:
| Código | Qué significa | Qué hacer |
|---|---|---|
| F13 | Fallo del circuito impreso principal (placa/PCB) | Sí — es el código directo de la placa. Comprueba 230 V, fusible, conectores y toma de tierra; si persiste, sustituir la placa. |
| F11 | No llega señal al circuito principal | Posible — primero descarta cableado y conectores hacia la placa; si están bien, suele ser la placa. |
| F12 | Sin señal del interface de usuario | Normalmente no — suele ser el display o su cable, no esta placa principal. |
| F18 | Fallo del interface de usuario | Normalmente no — corresponde al panel/display, no a esta placa. |
Un mismo código puede tener varias causas. Mándanos el código por WhatsApp con una foto de la serigrafía y te confirmamos si la pieza es esta.
Ficha del placa electrónica Saunier Duval S10470
- Referencia OEM
- S10470
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 0 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Plataforma de control (serigrafía)
- SYMSI7.0
etiqueta - Código grabado en placa
- 0310144400S20
etiqueta - Código de servicio (etiqueta blanca)
- S1047000
etiqueta - Lote / trazabilidad
- 902123 / 443953 / 859118T8 / IND 06 / S0097 / KWD
etiqueta - Fabricante de relés
- Omron (marcado en los 3 relés grandes: REL101H, REL102YC, REL1032D)
etiqueta - Certificación del laminado PCB
- GF201 94V-0 / GF P/N 2036288E
etiqueta
- El fabricante confirmado es el de los relés (Omron); no consta el fabricante de la placa base ni del ensamblaje completo.
- El código de servicio de la etiqueta (S1047000) es muy próximo a la referencia de catálogo S10470, pero no es una coincidencia exacta carácter a carácter; confirma el modelo de tu caldera antes de pedirla.
- Esta placa figura como compatible con un número elevado de modelos y series Saunier Duval; verifica el tuyo en la lista de modelos compatibles.
