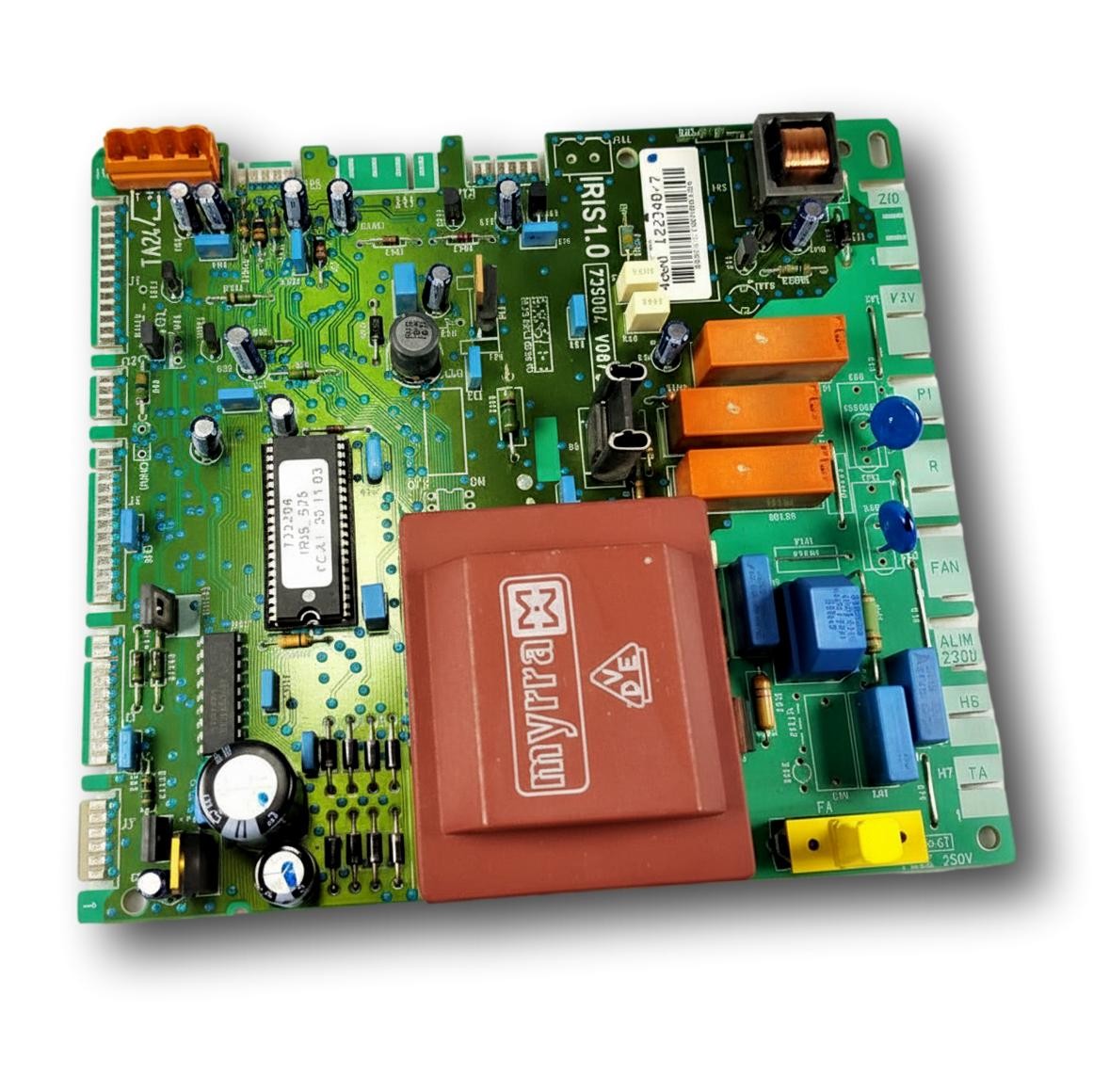

Placa Electrónica Saunier Duval Thematek F24 EBT S1047000 Ref. 1008200
Si tu caldera no arranca, se bloquea o presenta un comportamiento errático, un diagnóstico técnico debe confirmar si necesitas la Placa Electrónica Saunier Duval Thematek F24 EBT S1047000. Esta placa electrónica de control es responsable de gestionar el encendido, la modulación del quemador, la bomba y las seguridades en la caldera. Cuando falla, podrías ver códigos de error como F13, F11, F12 o F18. Es compatible con varios modelos, entre ellos el F 24 E, F 25 E y C 24 E, de las gamas ThemaClassic, Themafast y Thematek, entre otras. Un técnico debe confirmar mediante diagnóstico si procede sustituir cuando se presentan estos síntomas o errores.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 1008200
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia 1008200
Placa electrónica con referencia 1008200. 33 compatibilidades contrastadas: F 25 E y F 24 E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval F 25 E | ThemaClassic | Contrastada |
| Saunier Duval F 24 E | ThemaClassic | Contrastada |
| Saunier Duval C 24 E | ThemaClassic | Contrastada |
| Saunier Duval C 25 E | ThemaClassic | Contrastada |
| Saunier Duval C AS 24 E | ThemaClassic | Contrastada |
| Saunier Duval C AS 25 E | ThemaClassic | Contrastada |
| Saunier Duval F AS 24 E | ThemaClassic | Contrastada |
| Saunier Duval F AS 25 E | ThemaClassic | Contrastada |
| Saunier Duval F AS 30 E | ThemaClassic | Contrastada |
| Saunier Duval C 24 E | Themafast | Contrastada |
| Saunier Duval C 25 E | Themafast | Contrastada |
| Saunier Duval C 28 E | Themafast | Contrastada |
| Saunier Duval C 30 E | Themafast | Contrastada |
| Saunier Duval F 24 E | Themafast | Contrastada |
| Saunier Duval F 25 E | Themafast | Contrastada |
| Saunier Duval F 25 E H-MOD | Themafast | Contrastada |
| Saunier Duval F 30 E | Themafast | Contrastada |
| Saunier Duval F 30 E H-MOD | Themafast | Contrastada |
| Saunier Duval C 24 E | Thematek | Contrastada |
| Saunier Duval C 24 EO BT | Thematek | Contrastada |
| Saunier Duval F 24 E | Thematek | Contrastada |
| Saunier Duval S C 24 E | Thematek | Contrastada |
| Saunier Duval S F 24 E | Thematek | Contrastada |
| Saunier Duval C 24 EA | Isotwin | Contrastada |
| Saunier Duval C 28 EA | Isotwin | Contrastada |
| Saunier Duval C 24 E ad04 | Isotwin | Contrastada |
| Saunier Duval C 24 E de04 | Isotwin | Contrastada |
| Saunier Duval F 24 E | Isotwin | Contrastada |
| Saunier Duval F 24 EA | Isotwin | Contrastada |
| Saunier Duval F 28 EA | Isotwin | Contrastada |
| Saunier Duval F 30 E H-MOD | Isofast | Contrastada |
| Saunier Duval F 35 E H-MOD | Isofast | Contrastada |
| Saunier Duval F 25 E STL | Thema | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 1008200 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 1008200; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 1008200
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende, no hay luces en el panel.
Causa: La placa controla la alimentación y el funcionamiento de la caldera; si falla, no hay respuesta del equipo.
Revisa el fusible de la placa y el interruptor general antes de considerar que la pieza está rota.
- 02
No hay agua caliente ni calefacción, aunque hay gas y agua.
Causa: La placa ordena abrir la válvula de gas y activa la bomba; si falla el circuito de mando, no se inicia nada.
Mira que los conectores a la válvula de gas y a la bomba estén bien conectados y sin óxido antes de cambiar la placa.
- 03
El programador o termostato no puede cambiar el estado de la caldera.
Causa: La placa recibe y procesa las órdenes; si falla, ignora las señales aunque lleguen correctamente.
No puentees contactos ni alimentes componentes directamente para probarlos. Solicita a un técnico que compruebe la causa conforme al manual del modelo y su revisión, sin anular las protecciones. El síntoma o código no confirma por sí solo que esta pieza esté averiada.
- 04
Se escucha un clic de relé en la caldera, pero no enciende.
Causa: Un relé de la placa que no cierra bien provoca intentos fallidos de arranque.
Comprueba si el clic coincide con el intento de encendido de la válvula de gas antes de reemplazar la placa.
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F13 | Fallo del circuito impreso principal (placa/PCB) | Sí — es el código directo de la placa. Comprueba 230 V, fusible, conectores y toma de tierra; si persiste, sustituir la placa. |
| F11 | No llega señal al circuito principal | Posible — primero descarta cableado y conectores hacia la placa; si están bien, suele ser la placa. |
| F12 | Sin señal del interface de usuario | Normalmente no — suele ser el display o su cable, no esta placa principal. |
| F18 | Fallo del interface de usuario | Normalmente no — corresponde al panel/display, no a esta placa. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval 1008200
- Referencia de catálogo
- 1008200
- SKU interno Uniclima
- CECTF24EBT
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Modelo serigrafiado en la fotografía
- SYMSI7.0
- El título que usa hoy la tienda combina las referencias S1047000 y 1008200; solo hay una fuente que respalda esa relación de sustitución, no dos independientes, así que no se da por confirmada.
Dudas frecuentes sobre la placa electrónica 1008200
¿Esta placa vale para una Saunier Duval Themaclassic F30E Plus?
