Transformador De Encendido Thema F AS 23 E ZAG 2 XV 01

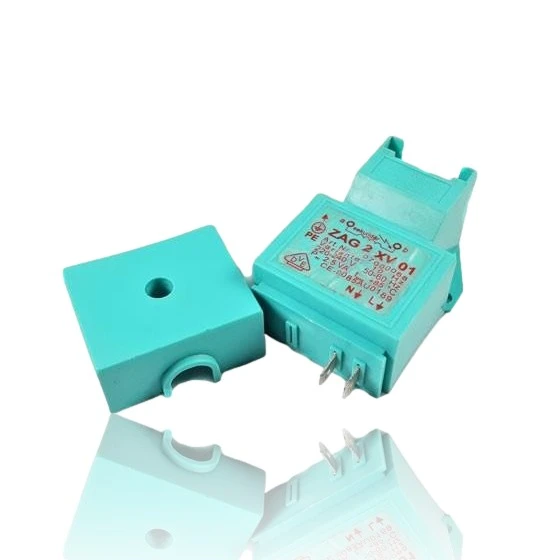

Transformador de encendido para calderas de la familia Thema F AS 23 E y modelos relacionados (Thema, Thelia, Themis, Combitek, Isofast C28ENOX). En la etiqueta se lee el código ZAG 2 XV 01, alimentación 220-240V a 50-60Hz y marcado CE-0085AU0189. No consta el fabricante del componente. Se sustituye cuando falla el encendido de la caldera por avería del transformador.
Recambios relacionados con Saunier Duval Thema
Calderas Saunier Duval compatibles con la referencia 05111000
Transformador de encendido con referencia 05111000. Diez compatibilidades confirmadas con dos fuentes independientes: Thema C 23 E y Thema F 23 E. Verifica la referencia serigrafiada en tu pieza antes de comprar.
Compatibilidad confirmada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval Thema C 23 E | Thema | Confirmada · 2 fuentes |
| Saunier Duval Thema F 23 E | Thema | Confirmada · 2 fuentes |
| Saunier Duval Thema C 23 AS E | Thema | Confirmada · 2 fuentes |
| Saunier Duval Thema F 23 AS E | Thema | Confirmada · 2 fuentes |
| Saunier Duval Themaplus F 23 E | Themaplus | Confirmada · 2 fuentes |
| Saunier Duval Themaplus C 23 E | Themaplus | Confirmada · 2 fuentes |
| Saunier Duval Combitek F 23 E | Combitek | Confirmada · 2 fuentes |
| Saunier Duval Isofast C 28 E NOx | Isofast | Confirmada · 2 fuentes |
| Saunier Duval Thelia 23 E | Thelia | Confirmada · 2 fuentes |
| Saunier Duval Themis 23 E | Themis | Confirmada · 2 fuentes |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 05111000 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de transformador de encendido que tienes montada: debe indicar 05111000.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y averías que soluciona transformador de encendido 05111000
Transformador de encendido genera la alta tensión para la chispa de los electrodos. Estos son los síntomas típicos y qué hacer:
La caldera hace el ciclo de encendido pero no se oye ni se ve chispa en el electrodo
Causa: El transformador es el encargado de generar la alta tension que salta entre electrodos; sin esa tension no hay chispa posible
Comprueba primero el cable de alta tension y la conexion al electrodo, un cable deteriorado provoca el mismo fallo que un transformador averiado
El encendido falla de forma intermitente, unas veces prende y otras no
Causa: Un transformador que empieza a fallar puede generar tension suficiente solo en algunos intentos, dando encendidos irregulares
Anota si el fallo coincide con el arranque en frio o se repite tambien con la caldera caliente, ayuda a distinguir un transformador degradado de un electrodo sucio
La caldera se para en bloqueo por fallo de encendido tras varios intentos fallidos
Causa: Sin chispa no hay confirmacion de llama, y la centralita bloquea el equipo por seguridad tras agotar los reintentos programados
Revisa que el electrodo de ionizacion no este cubierto de hollin, puede impedir la deteccion de llama aunque el encendido si se produzca
Se nota un ligero zumbido o calentamiento en la zona del transformador sin que salte chispa
Causa: Un transformador defectuoso puede recibir tension de entrada y calentarse sin llegar a generar la descarga de salida al electrodo
Con la caldera desconectada de la corriente, revisa visualmente si el transformador presenta marcas de quemado u olor a componente fundido
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Códigos de error relacionados con transformador de encendido 05111000
Si tu caldera muestra alguno de estos códigos, esta pieza puede ser la causa:
| Código | Qué significa | Qué hacer |
|---|---|---|
| F.28 | Fallo de encendido en el arranque: la caldera lo intenta pero no detecta llama tras la secuencia de encendido. | El transformador genera la alta tensión para la chispa; si su devanado falla no hay arco y el quemador no enciende pese a llegar gas. Comprueba que NO salta chispa, mide los devanados primario y secundario con multímetro y revisa también el cable de alta tensión, el conector y los electrodos. |
| F.29 | Encendidos fallidos repetidos: la llama no se establece de forma estable tras varios intentos. | Un transformador defectuoso o mal conectado da chispa débil o intermitente y provoca fallos de encendido hasta el bloqueo. Mide los devanados, asegura las conexiones y revisa el electrodo de ionización y el cable de alta tensión. |
Un mismo código puede tener varias causas. Mándanos el código por WhatsApp con una foto de la serigrafía y te confirmamos si la pieza es esta.
Ficha del transformador de encendido Saunier Duval 05111000
- Referencia OEM
- 05111000
- Marca
- Saunier Duval
- Tipo de pieza
- Transformadores
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Código / modelo
- ZAG 2 XV 01
etiqueta - Alimentación
- 220-240V, 50-60Hz
etiqueta - Marcado CE
- CE-0085AU0189
etiqueta - Temperatura máxima
- +85°C
etiqueta
- El catálogo actual publica la referencia 05111000, que no se ha podido confirmar: el Art.Nr. de la etiqueta no es legible en la foto (dos unidades solapadas en ángulo, plástico semitransparente). Verifica el código ZAG 2 XV 01 en tu pieza antes de comprar.
- No consta el fabricante del transformador.
- La potencia (VA) no es legible en la etiqueta; no se incluye en esta ficha por no poder confirmarse.
- El catálogo actual atribuye esta pieza a Saunier Duval; esa marca no consta confirmada en el material de esta ficha (ni en etiqueta ni en fuentes), aunque los modelos de caldera compatibles corresponden a esa gama.
