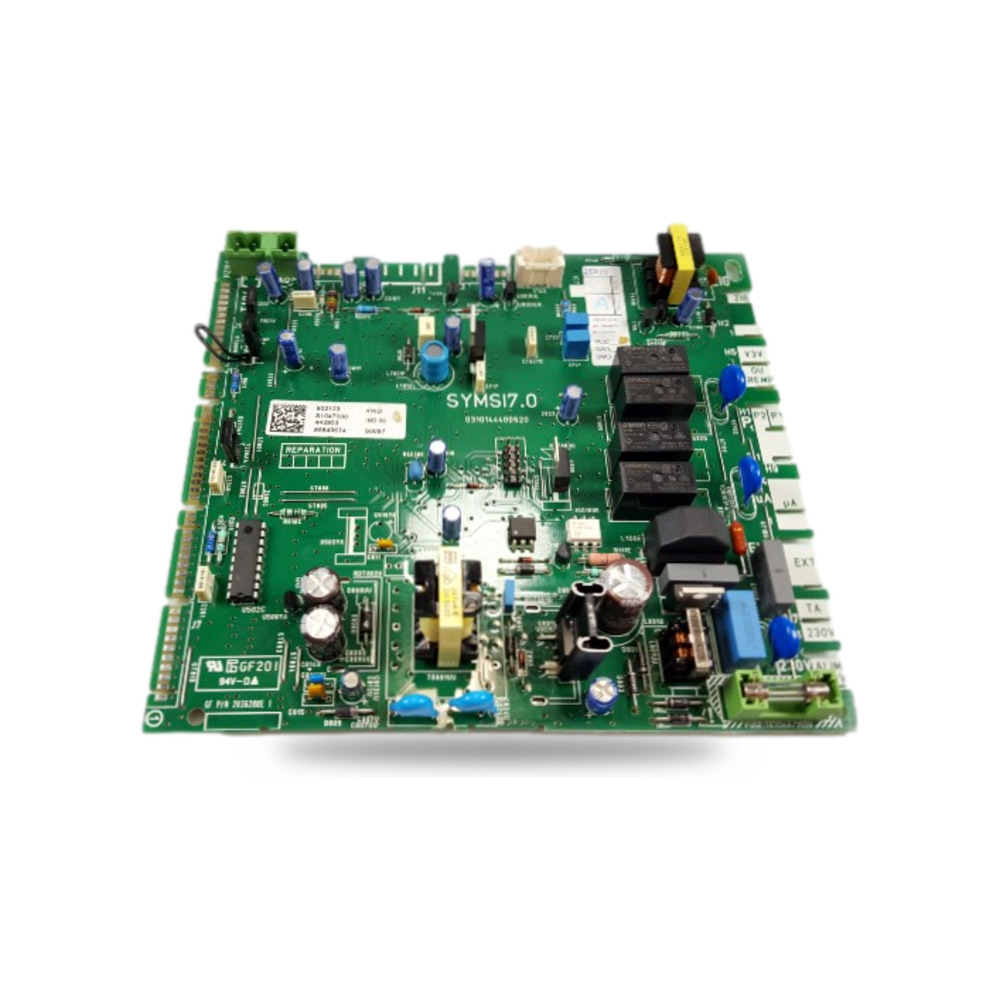

Hauptplatine Saunier Duval ThemaClassic F 25 E Ref. S10470

Mit der Referenz S10470 kompatible Saunier Duval Heizkessel

Elektronische Platine mit der Referenz S10470. 33 nachgewiesene Kompatibilitäten: F 25 E und F 24 E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. S10470 das Teil für Ihren Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S10470 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die die Elektronikplatine S10470 behebt.

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel zündet nicht: kein Display, keine Lichter und kein Geräusch.

  Ursache: Die Platine erhält die Stromversorgung nicht oder verteilt sie nicht an die Steuerkreise.

  Überprüfen Sie die Hauptsicherung und messen Sie mit einem Multimeter, ob 230V an der Eingangsseite der Platine ankommen, bevor Sie sie austauschen.

• 02

  Es erscheint ein Fehlercode auf dem Display, der nach dem Zurücksetzen des Heizkessels weiterhin besteht.

  Ursache: Die Platine bleibt gesperrt, da sie weiterhin den Fehler des überwachten Bauteils erkennt.

  Notiere den genauen Code und überprüfe zuerst das angegebene Bauteil (Sonde, Druckschalter, Elektrode), bevor du in Betracht ziehst, dass die Platine defekt ist.

• 03

  Der Kessel startet im manuellen Modus, reagiert jedoch nicht auf das Thermostat oder die Fernbedienung.

  Ursache: Problem im Bereich der Platine, die den Wärmebedarf empfängt.

  Überprüfen Sie die Verkabelung des Thermostats und versuchen Sie, seine Anschlüsse auf der Platine direkt zu überbrücken, bevor Sie an dieser zweifeln.

• 04

  Sie funktioniert eine Zeit lang und schaltet sich dann von selbst aus, immer nach einem ähnlichen Nutzungszeitraum.

  Ursache: Mikroschnitt auf der Platine: Ein Bauteil fällt aus, wenn es sich erwärmt, und erholt sich beim Abkühlen.

  Messen Sie, ob der Ausfall immer zur gleichen Betriebszeit auftritt; dieses Muster deutet darauf hin, dass das Problem eher auf der Platine als auf einer anderen Ursache liegt.

• 05

  Die Pumpe oder der Brenner starten nicht, obwohl der Heizkessel Wärme anfordert.

  Ursache: Das Ausgangsrelais der Platine schließt den Kontakt nicht, der Strom zu diesem Bauteil liefert.

  Messen Sie mit dem Multimeter, ob Strom an der Pumpen- oder Ventilausgang ankommt, wenn sie aktiviert werden sollte, bevor Sie die Platine ersetzen.

Fehlercodes von Saunier Duval, die dieses Teil behebt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt der Elektronikplatine Saunier Duval S10470

Katalogreferenz

S10470

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden

Was wir nicht überprüfen konnten, erscheint hier nicht.

Spannung

24V

Strom

6A

Versorgungsspannung

230V

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval S C 24 E (PDF)Dokument © Saunier Duval, bereitgestellt als technische Referenz.
