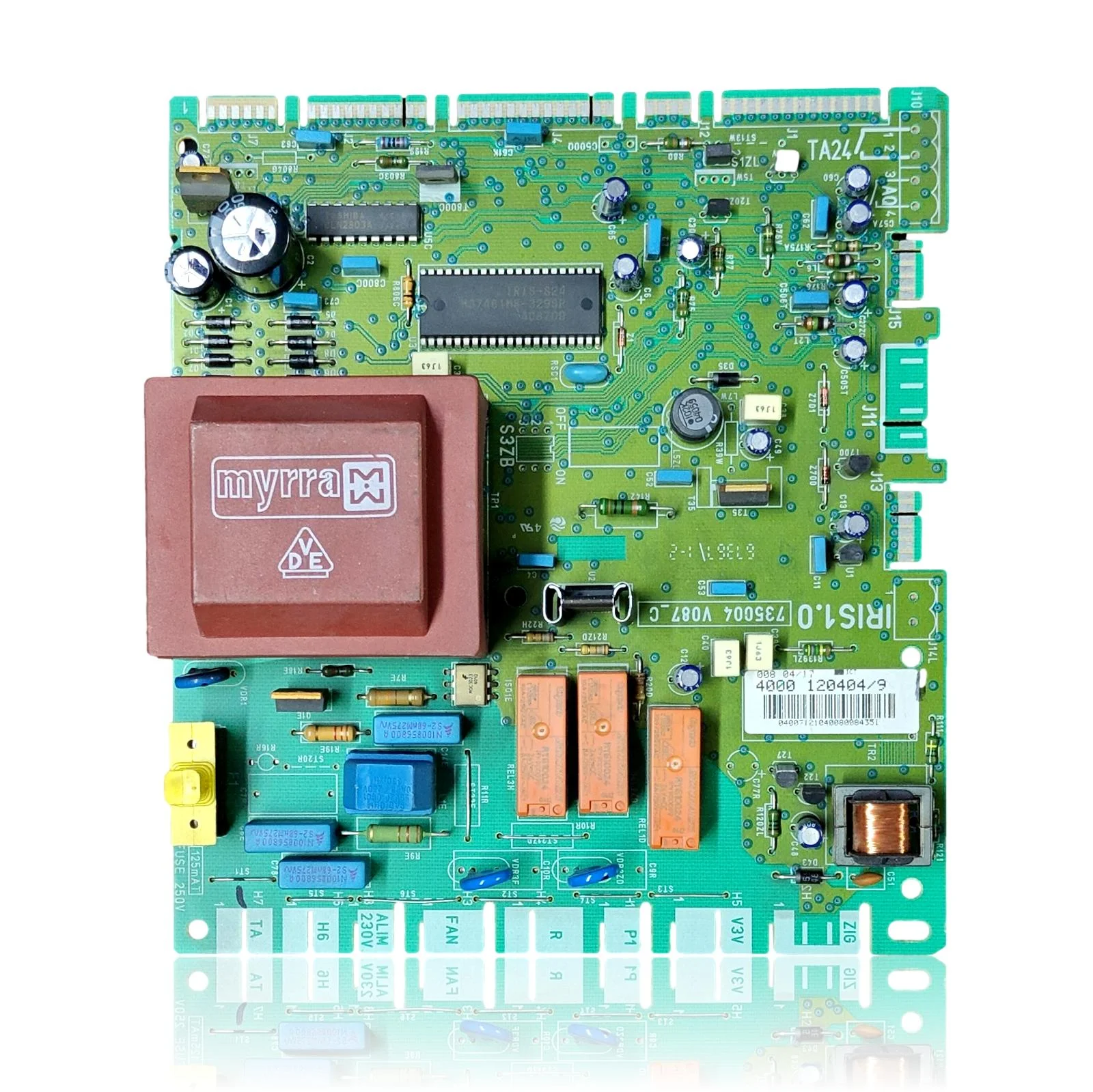

Elektronikplatine Saunier Duval Thematek F 24 E BT Ref. 120404/9

Saunier Duval kompatibel mit der Referenz 120401

Elektronische Platine mit der Referenz 120401. Sechs nachgewiesene Kompatibilitäten: Thematek F 24 E und Thematek F 24 E BT.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie kann man überprüfen, ob die Referenz 120401 das Teil für deinen Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 120401 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Elektronikplatine 120401 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel startet von selbst neu und funktioniert eine Zeit lang, aber danach fällt er wieder aus.

  Ursache: Die intermittierenden Probleme auf der Platine äußern sich wie folgt: Das System erholt sich von selbst, aber das Problem bleibt bestehen.

  Notiere, wie viele Tage zwischen jedem Neustart vergehen; wenn das Intervall kürzer wird, verschlechtert sich die Platine und die technische Diagnose muss bestätigen, ob es notwendig ist, sie zu wechseln, bevor sie vollständig ausfällt.

• 02

  Es gibt keine Reaktion beim Einschalten des Heizkessels: weder Bildschirm noch Lichter.

  Ursache: Ein Fehler in der Stromversorgung der Platine verhindert, dass das gesamte System Strom erhält, obwohl die Elektrizität im Haus in Ordnung ist.

  Stelle sicher, dass die Steckdose mit einem anderen Gerät funktioniert und dass der Hauptschalter eingeschaltet ist, bevor du die Platte als defekt betrachtest.

• 03

  Der Heizkessel gibt beim Einschalten einen Piepton von sich oder zeigt einen Fehler an, immer mit einem anderen Code.

  Ursache: Die Fehler auf der Platine, die den Mikroprozessor betreffen, führen zu ungenauen Messwerten, die nicht immer die tatsächliche Ursache des Codes widerspiegeln.

  Vergleiche den angezeigten Code mit dem Handbuch des Heizkessels und überprüfe zuerst das angegebene Bauteil (Sonde, Druckschalter); wenn dieses Bauteil in Ordnung ist, könnte die Platine die Ursache des Problems sein.

• 04

  Der Brenner oder die Pumpe erhalten nicht den Befehl zu funktionieren, obwohl der Heizkessel dies anfordert.

  Ursache: Diese Platine steuert die Ausgänge zu diesen Komponenten; wenn das Relais oder die Ausgangsstufe ausfällt, wird der Befehl nicht gesendet.

  Überprüfen Sie, ob das Bauteil zum Zeitpunkt der Aktivierung Strom erhält; wenn nicht, stammt der fehlende Befehl von der Platine.

Fehlercodes von Saunier Duval, die eine Diagnose erfordern

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Saunier Duval 120401

Katalogreferenz

120401

SKU intern Uniclima

PLCTMK24

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

2 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

PCB-Code (Siebdruck)

735004 V087_C

Produktionscode (Etikett)

4000 120404/9 (Barcode 0400712104008084351)

Sicherung

125mAT / USE 250V

Korrekte Referenz

120404/9 — Katalog veröffentlichte 120401 ()

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval Thematek C 24 E (PDF) Dokument © Saunier Duval, bereitgestellt als technische Referenz.
