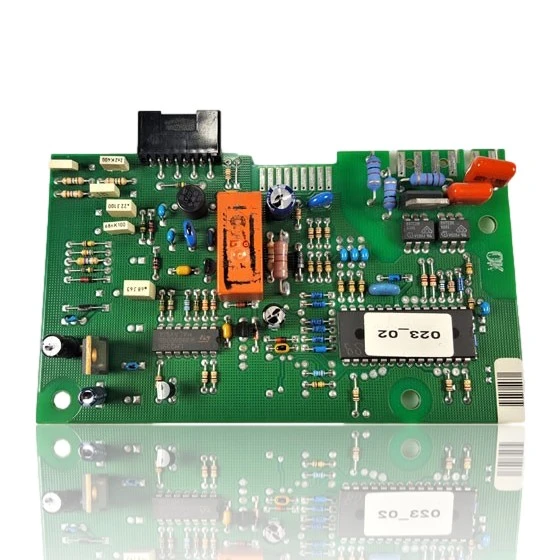

Placa Electrónica - Combitek F23E, Thema F23E Y Modelos Compatibles
Placa electrónica compatible con los modelos Combitek C23E, Combitek F23E, Thema14ECAS, Thema19ECV, Thema23CE, ThemaClassic F24E, Thema C23E, Thema C AS 23E, Thema F23E, Thema F AS 23E, Themaplus C23E y Themaplus F23E. En la etiqueta se lee el código 023_02 sobre un chip DIP, el mismo que en la SKU TARCPLU23E. No consta el fabricante de la pieza. Se sustituye cuando falla la placa electrónica de la caldera.
Recambios relacionados con Saunier Duval Thema
Calderas Saunier Duval compatibles con la referencia 05745900
Placa electrónica con referencia 05745900. Ocho compatibilidades confirmadas con dos fuentes independientes: F 23 E y C 23 E. Verifica la referencia serigrafiada en tu pieza antes de comprar.
Compatibilidad confirmada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval F 23 E | Thema | Confirmada · 2 fuentes |
| Saunier Duval C 23 E | Thema | Confirmada · 2 fuentes |
| Saunier Duval F AS 23 E | Thema | Confirmada · 2 fuentes |
| Saunier Duval C AS 23 E | Thema | Confirmada · 2 fuentes |
| Saunier Duval F 23 E | Themaplus | Confirmada · 2 fuentes |
| Saunier Duval C 23 E | Themaplus | Confirmada · 2 fuentes |
| Saunier Duval F 23 E | Combitek | Confirmada · 2 fuentes |
| Saunier Duval C 23 E | Combitek | Confirmada · 2 fuentes |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 05745900 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de placa electrónica que tienes montada: debe indicar 05745900.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y averías que soluciona placa electrónica 05745900
Placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
La caldera no arranca en absoluto: ni testigos, ni display, ni ningún ruido de la electrónica
Causa: La placa reparte la alimentación a todos los componentes; si falla, la caldera queda completamente muerta
Verifica el fusible de la placa y que llega tensión a la caldera antes de descartarla como averiada
Aparece un código de error en el display que se repite tras cada intento de reset
Causa: La electrónica de seguridad detecta una anomalía y bloquea el encendido hasta que se corrija
Apunta el código: en muchos casos remite a la sonda, al presostato o al caudalímetro, no a la placa
La llama enciende pero pierde fuerza o se apaga sin motivo aparente, sin patrón claro
Causa: Un fallo intermitente en la placa puede alterar la modulación de la llama aunque el resto de componentes estén bien
Comprueba antes la presión de gas y el estado de la válvula de gas: la modulación depende de varios elementos, no solo de la placa
El mando o los botones de la caldera dejan de responder de un día para otro
Causa: Si el microcontrolador de la placa deja de procesar órdenes, el teclado o el mando quedan sin efecto
Revisa que el conector entre el panel y la placa esté bien encajado antes de cambiar la placa
Se ven marcas de quemado o componentes despegados en la placa al abrir la caldera
Causa: El chip DIP y los transistores de potencia son los puntos que más se degradan con el paso de los años
Antes de comprar, inspecciona visualmente el chip y los transistores: si están intactos, el problema puede estar en otro sitio
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Códigos de error relacionados con placa electrónica 05745900
Si tu caldera muestra alguno de estos códigos, esta pieza puede ser la causa:
| Código | Qué significa | Qué hacer |
|---|---|---|
| 13 | Fallo circuito impreso principal | Defecto interno en la placa de control (PCB) que impide el funcionamiento/gestión de señales. Verificar alimentación y tensiones bajas en la PCB (p. ej., 5 V), fusible y conectores; si el cableado/UI están correctos y el código persiste, sustituir la placa. |
Un mismo código puede tener varias causas. Mándanos el código por WhatsApp con una foto de la serigrafía y te confirmamos si la pieza es esta.
Ficha del placa electrónica Saunier Duval 05745900
- Referencia OEM
- 05745900
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Código en chip DIP (etiqueta adhesiva)
- 023_02
etiqueta
- No consta el fabricante de la pieza.
- El código legible en la etiqueta (023_02, sobre chip DIP) es el mismo que el de la SKU TARCPLU23E; no está confirmado si son la misma pieza física, compruébalo antes de dar una por válida para la otra.
- Junto al chip hay una marca serigrafiada en verde sobre verde que no se puede leer con certeza; no se ha usado como dato de identificación.
- El catálogo actual indica marca de caldera y referencia (Saunier Duval, Ref. 05745900) no confirmadas por la etiqueta; verifica que coinciden con tu pieza antes de comprar.
