Placa Electrónica De Control ISOFAST F30E Y Otros Modelos - Ref. S10470
Si tu caldera no arranca, se bloquea o presenta un comportamiento errático, un diagnóstico técnico debe confirmar si necesitas la Placa Electrónica de Control ISOFAST F30E - Ref. S10470. Esta placa se encarga de gestionar el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Su fallo puede provocar que la caldera no funcione adecuadamente. Es compatible con calderas de las gamas ThemaClassic, Themafast, Thematek e Isofast, entre otros modelos como el C 24 E y el F 30 E H-MOD. Un técnico debe confirmar mediante diagnóstico si procede sustituirla al detectar estos síntomas para restaurar el funcionamiento de tu sistema.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- S10470
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia S10470
Placa electrónica con referencia S10470. Nueve compatibilidades contrastadas: C 24 E y C 25 E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval C 24 E | ThemaClassic | Contrastada |
| Saunier Duval C 25 E | ThemaClassic | Contrastada |
| Saunier Duval F 24 E | ThemaClassic | Contrastada |
| Saunier Duval F 25 E | ThemaClassic | Contrastada |
| Saunier Duval F 25 E H-MOD | Themafast | Contrastada |
| Saunier Duval F 30 E H-MOD | Themafast | Contrastada |
| Saunier Duval SF 24 E | Thematek | Contrastada |
| Saunier Duval F 30 E H-MOD | Isofast | Contrastada |
| Saunier Duval F 35 E H-MOD | Isofast | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S10470 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo S10470; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica S10470
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera está completamente apagada y no responde.
Causa: La placa no recibe o procesa la alimentación de 230V.
Mira si hay corriente en la toma y en los bornes de entrada de la placa antes de cambiarla.
- 02
El display muestra un código de fallo que desaparece al reiniciar y vuelve a aparecer más tarde.
Causa: Un fallo intermitente en el control electrónico genera avisos temporales.
Anota cuándo aparece el código; si coincide con el arranque de algún componente, revisa primero ese componente.
- 03
La caldera modula mal la llama, sube y baja sin razón aparente.
Causa: La placa no mantiene estable la señal que regula la válvula de gas.
Mide antes la presión de entrada de gas y revisa el estado de la válvula, que también pueden causar este problema.
- 04
El mando o el cronotermostato no se comunican con la caldera.
Causa: Fallo en la parte de la placa que gestiona la comunicación con dispositivos externos.
No fuerces, golpees ni puentees el componente. Pide una comprobación técnica conforme al manual del equipo antes de decidir su sustitución.
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval S10470
- Referencia de catálogo
- S10470
- SKU interno Uniclima
- PLCTHMSD
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.

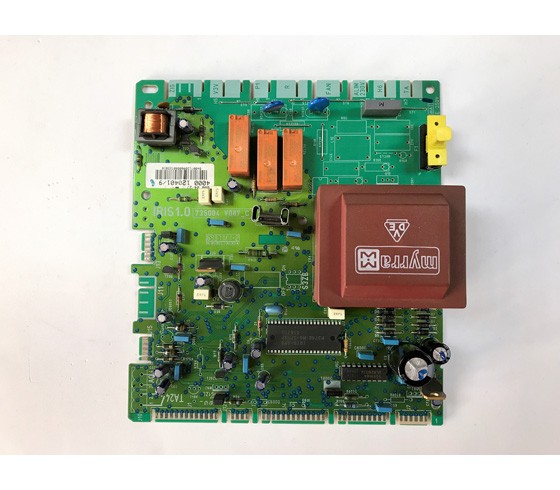

- Modelo serigrafiado en la fotografía
- SYMSI7.0
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval F 35 E H-MOD (PDF)Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica S10470
¿La referencia S10470 que aparece en la ficha de la Thematek C24E está confirmada?
