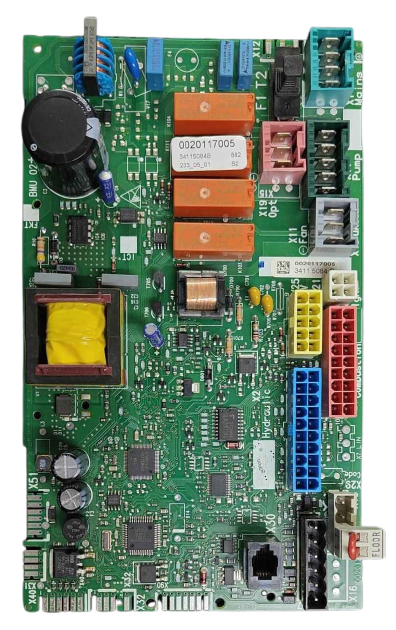

Placa Electrónica Control Saunier Duval ThemaClassic F25 E Ref. S10470
Placa electrónica de control para calderas Saunier Duval de las gamas ThemaClassic, ThemaFast, ThemaTek, IsoFast e IsoTwin. Gestiona el funcionamiento de la caldera desde la central electrónica. No se ha podido confirmar el fabricante del componente ni su referencia: la serigrafía visible en la etiqueta tiene una lectura dudosa y no se ha contrastado con ninguna fuente externa independiente.
Recambios relacionados con Saunier Duval ThemaClassic
Calderas Saunier Duval compatibles con la referencia S10470
Placa electrónica con referencia S10470. Nueve compatibilidades confirmadas con dos fuentes independientes: C 24 E y C 25 E. Verifica la referencia serigrafiada en tu pieza antes de comprar.
Compatibilidad confirmada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval C 24 E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval C 25 E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval F 24 E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval F 25 E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval F 25 E H-MOD | Themafast | Confirmada · 2 fuentes |
| Saunier Duval F 30 E H-MOD | Themafast | Confirmada · 2 fuentes |
| Saunier Duval SF 24 E | Thematek | Confirmada · 2 fuentes |
| Saunier Duval F 30 E H-MOD | Isofast | Confirmada · 2 fuentes |
| Saunier Duval F 35 E H-MOD | Isofast | Confirmada · 2 fuentes |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S10470 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de placa electrónica que tienes montada: debe indicar S10470.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y averías que soluciona placa electrónica S10470
Placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
La caldera no da ninguna señal de vida: ni pantalla, ni piloto, ni intento de arranque
Causa: La electrónica de control es la que gestiona el encendido; si falla, el equipo no reacciona aunque le llegue corriente y gas
Verifica el fusible general de la instalación y que llegan los 230V a la caldera antes de sospechar de la placa
El termostato de la pared no consigue que la caldera se ponga en marcha
Causa: Es la placa quien recibe la orden de calor y decide el arranque; si no procesa bien esa señal, la caldera se queda a la espera
Comprueba que el termostato está pidiendo calor de verdad (piloto o pantalla del propio termostato) antes de descartar la placa
La caldera arranca, pero se para sola a los pocos segundos o minutos, de forma irregular
Causa: Un fallo intermitente en la centralita interrumpe la secuencia de control aunque el resto de componentes esté bien
Fíjate en si el corte ocurre siempre en el mismo punto del ciclo o es aleatorio; ayuda a distinguir electrónica de un sensor puntual
Aparece un código de error en pantalla que cambia o va y viene sin motivo aparente
Causa: La placa interpreta mal las señales de sensores o comunicaciones internas y genera avisos inconsistentes
Anota los distintos códigos que aparecen y en qué orden; un patrón errático apunta más a la placa que a un solo sensor
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del placa electrónica Saunier Duval S10470
- Referencia OEM
- S10470
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 0 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
- La serigrafía de la placa tiene una lectura dudosa: hay duda entre 'SYMS17.0' y 'SYMSI7.0'. No se ha podido confirmar cuál de las dos es la correcta.
- No consta el fabricante del componente ni una referencia de pieza confirmada. La referencia S10470 que usa hoy la tienda no está verificada como dato técnico de esta placa.
- Esta ficha cubre varias gamas de Saunier Duval (ThemaClassic, ThemaFast, ThemaTek, Thema F25E STL, IsoFast, IsoTwin). Comprueba el modelo exacto de tu caldera antes de pedir la pieza.
