Placa Electrónica Saunier Duval ThemaClassic F 25 E - Ref. 104412-e
Placa electrónica de caldera identificada por el código 104412-e (con marcaje adicional 356081200, solo parcialmente confirmado en foto), incluye transformador propio, relés y chip de control. No consta el fabricante del componente, aunque lleva serigrafiado el logotipo Saunier Duval. Se sustituye cuando falla el control electrónico de la caldera. Compatible con ThemaClassic F 25 E y otros modelos de la gama Isotwin y Thema.

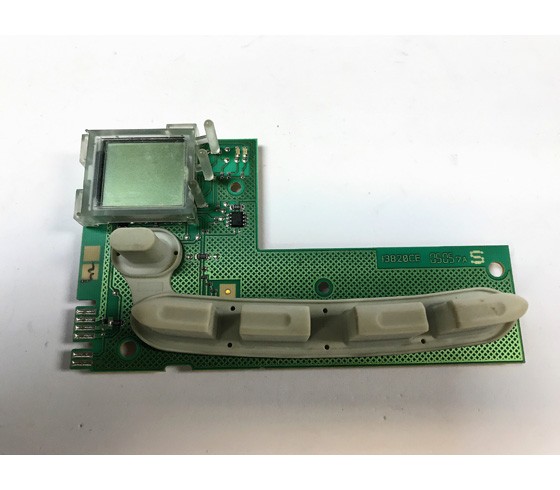

Recambios relacionados con Saunier Duval ThemaClassic
Calderas Saunier Duval compatibles con la referencia S1062000
Placa electrónica con referencia S1062000. Tres compatibilidades confirmadas con dos fuentes independientes: ThemaClassic F 25 E y ThemaClassic C 25 E. Verifica la referencia serigrafiada en tu pieza antes de comprar.
Compatibilidad confirmada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval ThemaClassic F 25 E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval ThemaClassic C 25 E | ThemaClassic | Confirmada · 2 fuentes |
| Saunier Duval Isotwin F 28 EA | Isotwin | Confirmada · 2 fuentes |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S1062000 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de placa electrónica que tienes montada: debe indicar S1062000.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y averías que soluciona placa electrónica S1062000
Placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
El agua sale unas veces muy caliente y otras templada, la caldera no mantiene una temperatura estable
Causa: La placa controla la modulación de la llama según la demanda, y si esa parte falla la caldera trabaja a saltos en vez de regular
Comprueba antes la sonda de temperatura y que el intercambiador no tenga cal, que dan un síntoma muy parecido
La caldera pide calor pero ni la bomba ni el ventilador se mueven, todo se queda parado
Causa: La placa manda la orden de arranque a estos componentes, y si esa salida está dañada la orden no llega aunque el resto funcione
Con la caldera apagada, comprueba a mano que la bomba gira libre: si está agarrotada, el problema es la bomba, no la placa
El display marca un fallo de encendido aunque a simple vista la llama prende bien
Causa: La placa interpreta la señal de ionización que confirma que hay llama, y si falla esa lectura corta el equipo aunque todo esté correcto
Revisa antes el electrodo de ionización y su cable, que suelen dar el mismo aviso sin que sea la placa
La caldera se para y rearranca sola varias veces seguidas antes de quedarse encendida, o directamente no lo consigue
Causa: El transformador o los relés de la placa, si empiezan a fallar, cortan la alimentación al ciclo de encendido de forma intermitente
Anota cuántos intentos hace y si coincide con algún ruido o chasquido en la placa antes de sustituirla
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del placa electrónica Saunier Duval S1062000
- Referencia OEM
- S1062000
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 0 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Codigo de placa (Saunier Duval)
- 104412-e
etiqueta - Codigo de placa (grabado en PCB)
- 356081200 (solo se confirma con nitidez el inicio '3560...')
etiqueta - Norma
- 99/396 0.506.001(08)
etiqueta - Revision de placa
- 1725-1T REV 3
etiqueta - Tension de alimentacion
- 230V
etiqueta - Codigo de placa principal (chip control)
- ST1389 CAO 4023
etiqueta - Chip principal
- HCTA07RD 011298 / AM3748MBT-154SP 9301QD
etiqueta - Transformador (T28-0438)
- PRI 24V~50/60Hz (bornes 1-5), SEC 48V~0.05VA (bornes 8-10), TÜV CLASS E EN61558
etiqueta - DIP switch de configuracion
- SW1 (6 posiciones)
etiqueta
- No consta el fabricante del componente. La placa lleva serigrafiado el logotipo Saunier Duval, pero eso identifica la marca de la caldera, no necesariamente quién fabrica la placa.
- El código de placa 356081200 solo se confirma parcialmente en la foto (se lee con claridad el inicio '3560...' pero el resto no es confirmable en el recorte disponible). Verifica el código completo en tu pieza antes de pedir.
- Hay dos lecturas distintas del marcado CE en el material fotografiado (0063AT1129 en un recorte y 0063AT112B en otro), sin resolver cuál es la exacta.
- La referencia que publica hoy la tienda (S1062000) no coincide con ningún código legible en la etiqueta (104412-e / 356081200). Comprueba bien la referencia de tu pieza antes de comprar.
