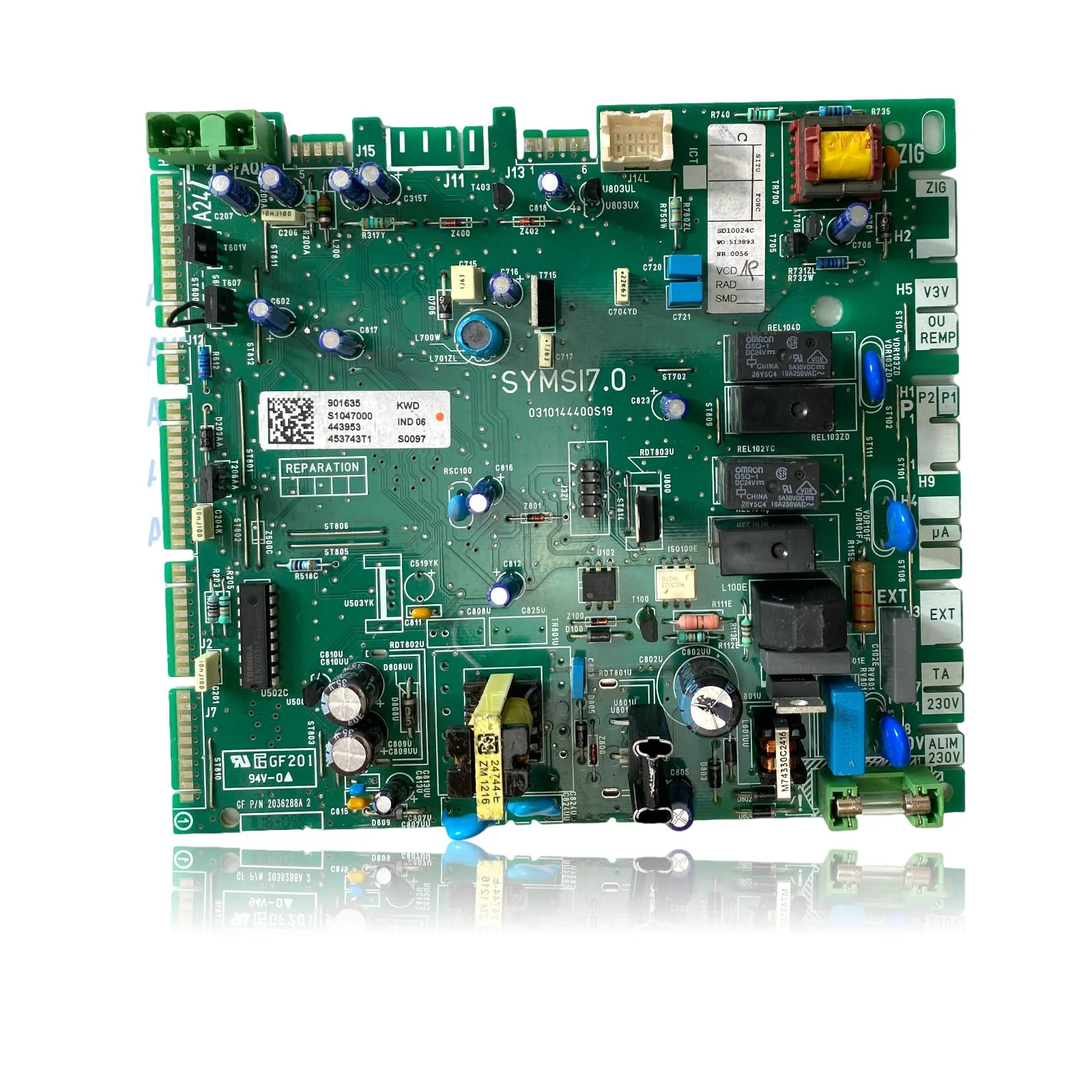

Hauptplatine Saunier Duval Isofast F 35 E H MOD Ref. S1047000

Modell und Version vor der Bestellung prüfen

Die zugeordneten Modelle helfen Ihnen, Ihr Gerät zu finden. Version und Ersatzteilzeichnung müssen vor der Auswahl dieses Ersatzteils geprüft werden.

Überprüfungsbedürftige Modelle

Diese Modelle sind mit dieser Referenz verbunden, aber wir haben sie noch nicht vollständig überprüft, also wir halten sie nicht für kompatibel. Wenn Ihr Kessel einer von ihnen ist, senden Sie uns ein Foto des Teils, das Sie austauschen möchten, und wir überprüfen es, bevor Sie es kaufen.

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. S1047000 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz S1047000 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Elektronikplatine S1047000 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel ist komplett tot: weder das Display noch eine Kontrollleuchte leuchtet auf.

  Ursache: Es könnte ein Fehler in der integrierten Stromversorgung auf der Platine aufgetreten sein, die den Strom an die anderen Schaltungen verteilt.

  Überprüfen Sie mit einem Multimeter, ob Netzstrom zur Platine gelangt und ob die Sicherung durchgebrannt ist, bevor Sie sie ersetzen.

• 02

  Es erscheint ein Kommunikations- oder Busfehlercode, und die Steuerung zeigt keine Daten des Heizkessels an.

  Ursache: Der Kommunikationskreis der Platine mit der Fernbedienung oder den Zubehörteilen ist beschädigt.

  Überprüfen Sie die Verkabelung des Busses zwischen der Platine und dem Bedienfeld und testen Sie die Heizung im lokalen Modus, bevor Sie die Platine wechseln.

• 03

  Die Wassererwärmung oder die Heizung wird inkohärent aktiviert, als ob der Heizkessel eigenständig entscheiden würde.

  Ursache: Ein Relais auf der Platine könnte festgeklebt sein und einen Schaltkreis aktiv halten, der eigentlich unterbrochen sein sollte.

  Hören Sie das Klicken der Relais beim Umschalten und messen Sie, ob Strom im Bauteil fließt, wenn es eigentlich stillstehen sollte.

• 04

  Der Kessel verliert die Konfiguration oder die programmierten Parameter nach jedem Stromausfall.

  Ursache: Der Speicher der Platine oder die Batterie, die sie unterstützt, könnte defekt sein und die gespeicherten Daten nicht behalten.

  Überprüfen Sie, ob der Kessel eine Backup-Batterie auf der Platine hat und deren Zustand, bevor Sie die gesamte Baugruppe ersetzen.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt der Elektronikplatine Saunier Duval S1047000

Katalogreferenz

S1047000

SKU intern Uniclima

PECSDIF35EHMOD

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

0 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Platinencode (aufgedruckt)

SYMSI7.0 / 0310144400S19

Verkaufsreferenz auf dem Schild gedruckt

S1047000

Relais

OMRON G5Q-1 DC24V, Charge 26Y5C4

Homologation des Kunststoffs

UL GF201 94V-0 / GF P/N 2036288A 2

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval F 35 E H-MOD (PDF) Dokument © Saunier Duval, bereitgestellt als technische Referenz.
