Respuesta corta

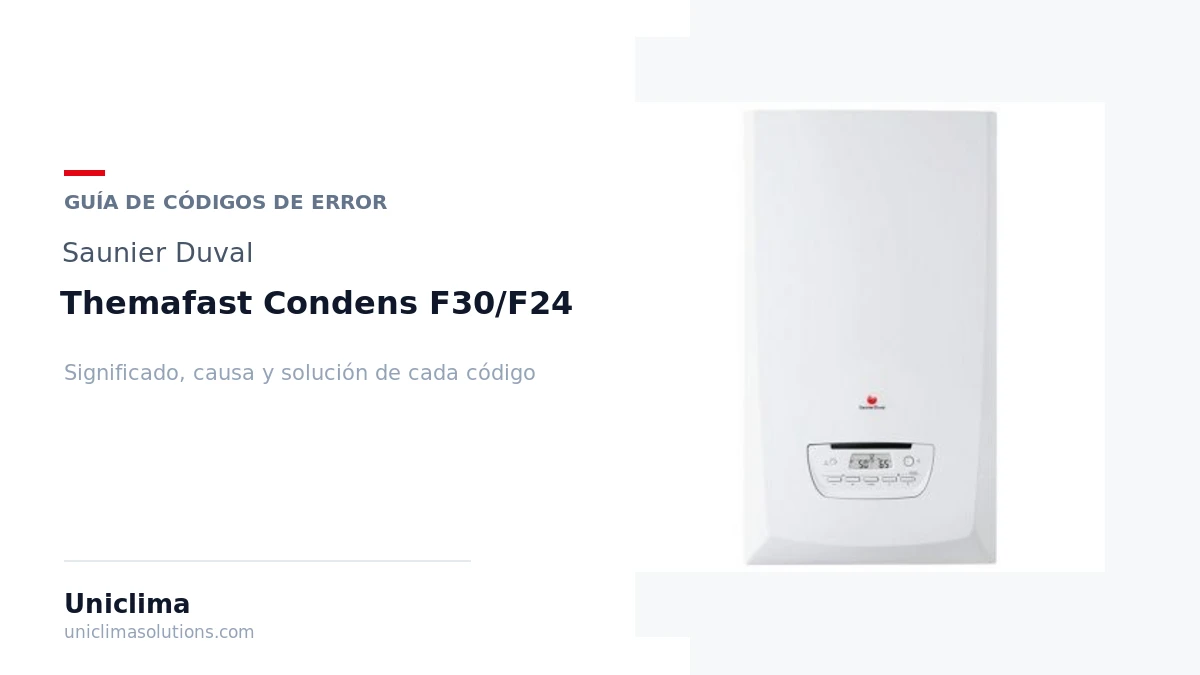

La Saunier Duval Themafast Condens (en sus versiones F24 y F30) es una caldera de condensación de alta potencia que avisa de sus averías con códigos F.xx en la pantalla. En esta guía tienes el significado de cada código, por qué se produce y cómo actuar, además del recambio exacto cuando el problema corresponde a un componente concreto. La Themafast Condens comparte plataforma técnica con el resto de la gama Condens de Saunier Duval, por lo que utiliza el mismo conjunto de códigos de avería.
Tabla de códigos de error de la Themafast Condens F30/F24
Resumen rápido de todos los códigos. Más abajo tienes el detalle de cada uno con su causa y solución.
| Código | Significado |
|---|---|
| F.00 | Interrupción de la sonda de temperatura de ida |
| F.01 | Interrupción de la sonda de temperatura de retorno |
| F.10 | Cortocircuito en la sonda de temperatura de ida |
| F.11 | Cortocircuito en la sonda de temperatura de retorno |
| F.20 | Desconexión de seguridad: temperatura de sobrecalentamiento alcanzada |
| F.22 | Desconexión de seguridad: falta de agua en la caldera |
| F.23 | Desconexión de seguridad: variación de temperatura excesiva |
| F.24 | Desconexión de seguridad: aumento de temperatura demasiado rápido |
| F.27 | Detección de llama incorrecta (llama sin encendido solicitado) |
| F.28 | Fallo de encendido al arrancar: la caldera no consigue encender tras varios intentos |
| F.29 | Pérdida de llama durante el funcionamiento |
| F.32 | Protección antihelada del ventilador activa: velocidad del ventilador fuera de rango |
| F.33 | Protección antihelada del ventilador activa: error en el controlador de aire (presostato) |
| F.49 | Error en eBUS: intensidad demasiado baja |
| F.61 | Error en el control de la válvula de gas |
| F.62 | Error en el controlador de desconexión de la válvula de gas |
| F.63 | Error de EEPROM en la placa electrónica |
| F.64 | Error en la electrónica, sonda o convertidor analógico-digital |
| F.65 | Temperatura de la electrónica demasiado elevada |
| F.68 | Señal de llama inestable |
| F.70 | Código de producto no válido (DSN) |
| F.72 | Desviación entre sonda de temperatura de ida y sensor de presión de agua, o diferencia excesiva entre sondas |
| F.73 | Señal del sensor de presión de agua demasiado baja (interrupción o cortocircuito a masa) |
| F.74 | Señal del sensor de presión de agua demasiado alta (cortocircuito a tensión) |
| F.77 | Error en el sistema de condensados o de humos (trampilla antirretorno) |
| F.83 | Error en la sonda del quemador: no se registra cambio de temperatura al arranque |
| F.84 | Diferencia implausible entre sondas de temperatura de ida y retorno |
| F.85 | Error de instalación de las sondas de temperatura de ida y/o retorno |
| F.87 | Error en los electrodos (encendido/ionización) |
| F.88 | Error en el cableado de la válvula de gas |
| F.89 | Error en el cableado de la bomba de circulación |
Qué puedes comprobar tú mismo
Algunos avisos se resuelven con comprobaciones sencillas y seguras: reponer la presión del agua, purgar el aire de los radiadores, comprobar que la llave de gas está abierta o rearmar la caldera tras un bloqueo puntual. Si tras hacerlo el código vuelve a aparecer, hay una causa de fondo que debe revisar un técnico cualificado. No manipules componentes internos de gas ni electrónica.
Cómo reponer la presión paso a paso
- Localiza la llave de llenado bajo la caldera.
- Ábrela despacio mientras observas el manómetro.
- Cierra la llave al llegar a entre 1 y 1,5 bar en frío.
- Purga los radiadores empezando por el más alejado y vuelve a comprobar la presión.
- Rearma la caldera; si el aviso de presión desaparece, el problema estaba resuelto.
Todos los códigos y su solución
F.00 — Interrupción de la sonda de temperatura de ida
Por qué aparece: Conector NTC desconectado o flojo, interrupción en el mazo de cables, sonda NTC de ida defectuosa o conector múltiple de la placa mal asentado.
Qué hacer: Verificar la conexión del conector NTC de la sonda de ida y el conector múltiple en la placa de circuitos. Si el cableado y conexiones están correctos, la sonda NTC debe ser revisada o sustituida por un técnico cualificado.
Componente afectado: Sonda / sensor de temperatura
F.01 — Interrupción de la sonda de temperatura de retorno
Por qué aparece: Conector NTC de retorno desconectado o flojo, interrupción en el cableado, sonda NTC de retorno defectuosa.
Qué hacer: Comprobar la conexión del conector NTC de retorno y la integridad del cable. Si los conectores están correctos, la sonda de retorno debe ser inspeccionada o sustituida por un técnico cualificado.
Componente afectado: Sonda / sensor de temperatura
F.10 — Cortocircuito en la sonda de temperatura de ida
Por qué aparece: Sonda NTC de ida averiada internamente o cortocircuito en el mazo de cables hacia la placa de control.
Qué hacer: Revisar el cableado en busca de cortocircuito. Si el cableado es correcto, la sonda NTC de ida debe ser sustituida por un técnico cualificado.
Componente afectado: Sonda / sensor de temperatura
F.11 — Cortocircuito en la sonda de temperatura de retorno
Por qué aparece: Sonda NTC de retorno averiada o cortocircuito en el cable hacia la placa de control.
Qué hacer: Revisar el cableado en busca de cortocircuito. Si está correcto, la sonda NTC de retorno debe ser sustituida por un técnico cualificado.
Componente afectado: Sonda / sensor de temperatura
F.20 — Desconexión de seguridad: temperatura de sobrecalentamiento alcanzada
Por qué aparece: Bomba de circulación bloqueada o defectuosa, aire en el circuito hidráulico, sondas NTC de entrada o retorno con contacto flojo, condensador de la bomba averiado, válvula de prioridad atascada o conexión a masa del mazo de cables incorrecta.
Qué hacer: Reiniciar la caldera pulsando el botón de rearme. Si el error se repite, un técnico cualificado debe comprobar la bomba de circulación, purgar el aire del circuito y revisar las conexiones de las sondas NTC y el cableado.
Recambio relacionado: Bomba de circulación
F.22 — Desconexión de seguridad: falta de agua en la caldera
Por qué aparece: Presión del circuito de calefacción por debajo del mínimo (generalmente inferior a 0,5 bar), sensor de presión de agua defectuoso, cable hacia la bomba o hacia el sensor de presión suelto, desconectado o averiado, o pérdida de agua en la instalación.
Qué hacer: Reponer la presión del circuito de calefacción hasta el valor indicado (habitualmente entre 1 y 1,5 bar en frío) mediante la válvula de llenado. Si el error persiste tras reponer presión, o si la presión cae de forma repetida, un técnico cualificado debe localizar la fuga y revisar el sensor de presión.
Recambio relacionado: Sensor de presión / llave de llenado
F.23 — Desconexión de seguridad: variación de temperatura excesiva
Por qué aparece: Bomba de circulación bloqueada o con caudal insuficiente, presencia de aire en el circuito, sondas de ida y retorno invertidas en su posición.
Qué hacer: Un técnico cualificado debe comprobar el estado y funcionamiento de la bomba de circulación, purgar el circuito para eliminar el aire y verificar que las sondas de ida y retorno están correctamente ubicadas.
Recambio relacionado: Bomba de circulación
F.24 — Desconexión de seguridad: aumento de temperatura demasiado rápido
Por qué aparece: Bomba de circulación bloqueada, presencia de aire en el sistema, presión del agua insuficiente o freno antigravitacional bloqueado.
Qué hacer: Un técnico cualificado debe revisar la bomba de circulación, purgar el aire del circuito hidráulico y verificar la presión del sistema.
Recambio relacionado: Bomba de circulación
F.27 — Detección de llama incorrecta (llama sin encendido solicitado)
Por qué aparece: Humedad o condensación en la electrónica, electrónica de control de llama defectuosa, fuga en la electroválvula del gas que permite paso de gas cuando no debe.
Qué hacer: Este error indica un posible problema de seguridad con la válvula de gas. Un técnico cualificado debe inspeccionar la válvula de gas, la electrónica de control de llama y verificar la estanqueidad del circuito de gas.
Recambio relacionado: Válvula de gas
F.28 — Fallo de encendido al arrancar: la caldera no consigue encender tras varios intentos
Por qué aparece: Suministro de gas interrumpido o insuficiente (válvula de gas cerrada, presión baja), electrodo de encendido/ionización sucio, mal posicionado o averiado, válvula de gas defectuosa, línea de condensados bloqueada, salida de humos obstruida, toma de tierra incorrecta o placa de control defectuosa.
Qué hacer: Comprobar que la válvula de gas está abierta y que hay suministro de gas en el edificio. Si hay suministro correcto y el error persiste, un técnico cualificado debe limpiar o sustituir el electrodo de ionización, verificar la válvula de gas y revisar la evacuación de condensados y humos.
Componente afectado: Electrodo de encendido / ionización
F.29 — Pérdida de llama durante el funcionamiento
Por qué aparece: Interrupción temporal del suministro de gas, recirculación de gases de combustión hacia la entrada de aire, electrodo de ionización sucio o desalineado, obstrucción en la salida de humos o toma de tierra deficiente.
Qué hacer: Verificar que el suministro de gas es continuo y que la salida de humos no está obstruida. Si el problema se repite, un técnico cualificado debe limpiar el electrodo de ionización, revisar la combustión y comprobar el sistema de evacuación.
Componente afectado: Electrodo de encendido / ionización
F.32 — Protección antihelada del ventilador activa: velocidad del ventilador fuera de rango
Por qué aparece: Conector del ventilador desconectado o flojo, obstrucción en la entrada de aire o salida de humos, ventilador bloqueado, sensor Hall del ventilador defectuoso o fallo en la placa electrónica.
Qué hacer: Un técnico cualificado debe revisar las conexiones del ventilador, comprobar que las conducciones de aire y humos no están obstruidas y verificar el funcionamiento del ventilador y su sensor de velocidad.
Recambio relacionado: Ventilador / extractor
F.33 — Protección antihelada del ventilador activa: error en el controlador de aire (presostato)
Por qué aparece: El presostato diferencial no se activa correctamente, conector del presostato desconectado o flojo, entrada de aire u orificio del presostato obstruido, tubo de presión bloqueado.
Qué hacer: Un técnico cualificado debe revisar el presostato diferencial, sus conexiones y los tubos de presión, así como comprobar que las conducciones de entrada de aire y salida de humos no presentan obstrucciones.
Recambio relacionado: Ventilador / extractor
F.49 — Error en eBUS: intensidad demasiado baja
Por qué aparece: Cortocircuito en el bus eBUS, sobrecarga en el bus, polaridad invertida en la conexión de alimentación del bus o dispositivo externo conectado averiado.
Qué hacer: Un técnico cualificado debe verificar el cableado del bus eBUS, comprobar la polaridad de la conexión y revisar los dispositivos externos conectados al bus (termostatos, cronotermostatos).
Componente afectado: Instalación eléctrica
F.61 — Error en el control de la válvula de gas
Por qué aparece: Cortocircuito en el cable hacia la válvula de gas, válvula de gas defectuosa o fallo en la electrónica de la placa de control.
Qué hacer: Un técnico cualificado debe revisar el cableado y las conexiones de la válvula de gas. Si el cableado es correcto, la válvula de gas o la placa de control deben ser evaluadas.
Recambio relacionado: Válvula de gas
F.62 — Error en el controlador de desconexión de la válvula de gas
Por qué aparece: La válvula de gas tarda demasiado en desconectarse, señal de llama incorrecta o válvula de gas no hermética (fuga interna).
Qué hacer: Un técnico cualificado debe verificar el cierre correcto de la válvula de gas y la integridad de la electrónica de control. Si la válvula no cierra correctamente, debe ser sustituida.
Recambio relacionado: Válvula de gas
F.63 — Error de EEPROM en la placa electrónica
Por qué aparece: Fallo en la memoria de la placa electrónica de control, normalmente por avería interna de la propia placa.
Qué hacer: Un técnico cualificado debe diagnosticar y, si es necesario, sustituir la placa electrónica de control.
Recambio relacionado: Placa / centralita electrónica
F.64 — Error en la electrónica, sonda o convertidor analógico-digital
Por qué aparece: Cortocircuito en la sonda NTC de ida o retorno que satura el convertidor A/D de la placa, o fallo interno en la electrónica de control.
Qué hacer: Un técnico cualificado debe verificar las sondas NTC en busca de cortocircuito y, si están correctas, evaluar la placa electrónica.
Recambio relacionado: Placa / centralita electrónica
F.65 — Temperatura de la electrónica demasiado elevada
Por qué aparece: Fuente de calor externo excesiva en el entorno de la caldera o fallo interno en la placa electrónica.
Qué hacer: Verificar que no existe ninguna fuente de calor externa que afecte a la caldera. Si la temperatura ambiente es correcta, un técnico cualificado debe evaluar la placa electrónica.
Recambio relacionado: Placa / centralita electrónica
F.68 — Señal de llama inestable
Por qué aparece: Aire en el gas (especialmente en la puesta en marcha inicial o tras un corte), presión de gas insuficiente, factor de exceso de aire incorrecto (ajuste de combustión) o interrupción en el circuito de ionización.
Qué hacer: Verificar el suministro de gas y purgar el aire de las tuberías si la caldera es nueva o ha estado sin uso. Si el problema persiste, un técnico cualificado debe ajustar la combustión y revisar el electrodo de ionización.
Componente afectado: Electrodo de encendido / ionización
F.70 — Código de producto no válido (DSN)
Por qué aparece: La pantalla de control y la placa electrónica han sido sustituidas simultáneamente sin reajustar el código de identificación del aparato, o la resistencia de codificación de potencia es incorrecta.
Qué hacer: Un técnico cualificado debe reconfigurar el código de producto (DSN) en la caldera tras el cambio de componentes. No es un fallo de funcionamiento habitual.
Recambio relacionado: Placa / centralita electrónica
F.72 — Desviación entre sonda de temperatura de ida y sensor de presión de agua, o diferencia excesiva entre sondas
Por qué aparece: Diferencia de temperatura entre sonda de ida y sonda de retorno menor de -6 K, sondas defectuosas o posicionadas de forma incorrecta.
Qué hacer: Un técnico cualificado debe comprobar el posicionamiento y el estado de las sondas de temperatura de ida y retorno, y verificar la correcta circulación del agua.
Componente afectado: Sonda / sensor de temperatura
F.73 — Señal del sensor de presión de agua demasiado baja (interrupción o cortocircuito a masa)
Por qué aparece: Interrupción en el cable del sensor de presión, cortocircuito a masa o sensor de presión defectuoso.
Qué hacer: Un técnico cualificado debe revisar el cableado del sensor de presión y sustituir el sensor si está defectuoso.
Recambio relacionado: Sensor de presión / llave de llenado
F.74 — Señal del sensor de presión de agua demasiado alta (cortocircuito a tensión)
Por qué aparece: Cortocircuito en el cable del sensor de presión hacia la alimentación de 5V o 24V, o fallo interno en el sensor de presión.
Qué hacer: Un técnico cualificado debe revisar el cableado del sensor de presión en busca de cortocircuito y sustituir el sensor si es necesario.
Recambio relacionado: Sensor de presión / llave de llenado
F.77 — Error en el sistema de condensados o de humos (trampilla antirretorno)
Por qué aparece: La trampilla antirretorno para gases de combustión no responde o está averiada, o la bomba de condensados (si la instalación la tiene) presenta un fallo.
Qué hacer: Un técnico cualificado debe inspeccionar y limpiar o sustituir la trampilla antirretorno de gases de combustión y revisar el sistema de evacuación de condensados.
Componente afectado: Intercambiador de calor
F.83 — Error en la sonda del quemador: no se registra cambio de temperatura al arranque
Por qué aparece: Al arrancar el quemador no se detecta variación de temperatura suficiente en las sondas de ida o retorno, indicando agua insuficiente en el circuito o sonda de temperatura mal posicionada en la tubería.
Qué hacer: Un técnico cualificado debe verificar que el circuito tiene agua suficiente y que las sondas de temperatura están correctamente ubicadas y en contacto con la tubería.
Componente afectado: Sonda / sensor de temperatura
F.84 — Diferencia implausible entre sondas de temperatura de ida y retorno
Por qué aparece: Las sondas de temperatura de ida y retorno están intercambiadas entre sí (invertidas) o montadas incorrectamente, generando una diferencia negativa superior a -6 K.
Qué hacer: Un técnico cualificado debe verificar que las sondas de ida y retorno están instaladas en la tubería correcta y con la orientación correcta.
Componente afectado: Sonda / sensor de temperatura
F.85 — Error de instalación de las sondas de temperatura de ida y/o retorno
Por qué aparece: Las sondas de temperatura de ida y retorno han sido instaladas en la misma tubería, en la tubería incorrecta o no están correctamente conectadas.
Qué hacer: Un técnico cualificado debe comprobar la instalación física de las sondas de temperatura y corregir su ubicación si es errónea.
Componente afectado: Sonda / sensor de temperatura
F.87 — Error en los electrodos (encendido/ionización)
Por qué aparece: Electrodo de encendido o de ionización desconectado, cable del electrodo con cortocircuito o electrodo en mal estado.
Qué hacer: Un técnico cualificado debe revisar las conexiones de los electrodos, el estado del cable y el propio electrodo, sustituyéndolo si está deteriorado.
Componente afectado: Electrodo de encendido / ionización
F.88 — Error en el cableado de la válvula de gas
Por qué aparece: Válvula de gas desconectada del cableado de la caldera o cortocircuito en el cable hacia la válvula.
Qué hacer: Un técnico cualificado debe revisar y reconectar correctamente el cableado de la válvula de gas y descartar cortocircuitos.
Recambio relacionado: Válvula de gas
F.89 — Error en el cableado de la bomba de circulación
Por qué aparece: Bomba de circulación desconectada del cableado de la caldera o cortocircuito en el cable hacia la bomba.
Qué hacer: Un técnico cualificado debe revisar y reconectar correctamente el cableado de la bomba de circulación y descartar cortocircuitos.
Recambio relacionado: Bomba de circulación
Cuándo avisar a un técnico
Los códigos relacionados con sensores, electrónica, válvula de gas, ventilador o evacuación de humos requieren un técnico cualificado con el equipo adecuado. Si un mismo código reaparece tras rearmar, o si la presión baja una y otra vez, conviene una revisión profesional. En Uniclima encuentras recambios para esta caldera.
Preguntas frecuentes
Es una desconexión de seguridad por falta de agua: la presión del circuito ha bajado por debajo del mínimo. Repón la presión a 1-1,5 bar en frío con la válvula de llenado. Si vuelve a caer, hay una fuga o un sensor de presión defectuoso que debe revisar un técnico.
El F.28 es un fallo de encendido tras varios intentos. Comprueba que la llave de gas está abierta y que hay suministro. Si lo hay y el código persiste, un técnico debe revisar el electrodo de ionización, la válvula de gas y la evacuación de condensados y humos.
Sí. Ambas potencias pertenecen a la misma plataforma de condensación de Saunier Duval y usan el mismo sistema de diagnóstico, por lo que los códigos F. tienen el mismo significado en las dos.
Con el botón de rearme (reset) del panel de mandos. Si el código reaparece tras rearmar, no insistas repetidamente: hay una avería de fondo que debe diagnosticar un técnico cualificado.
